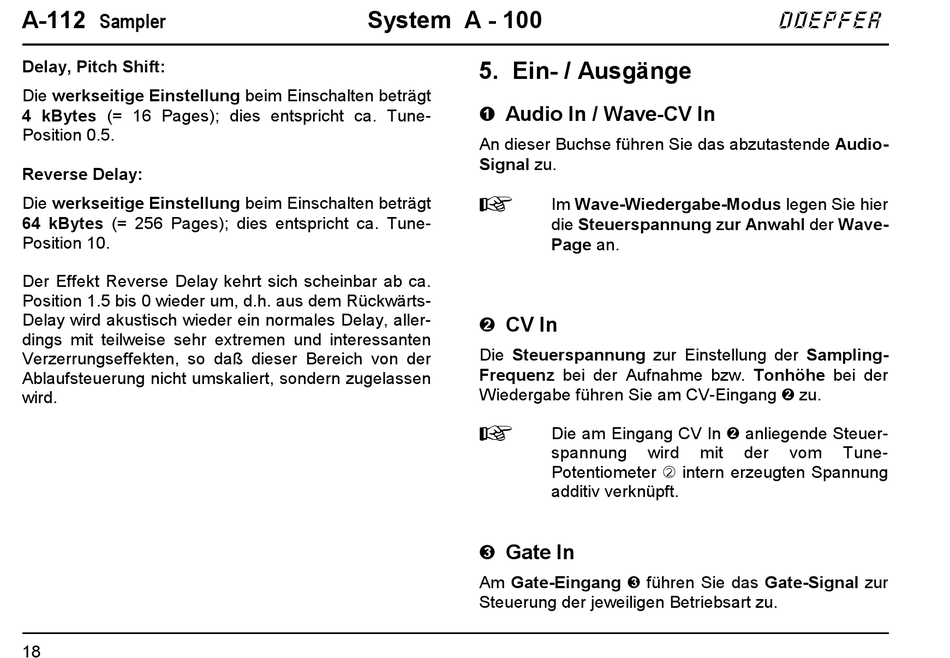

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 197

A-112
Sampler
Delay, Pitch Shift:
Die werkseitige Einstellung beim Einschalten beträgt
4 kBytes (= 16 Pages); dies entspricht ca. Tune-
Position 0.5.
Reverse Delay:
Die werkseitige Einstellung beim Einschalten beträgt
64 kBytes (= 256 Pages); dies entspricht ca. Tune-
Position 10.
Der Effekt Reverse Delay kehrt sich scheinbar ab ca.
Position 1.5 bis 0 wieder um, d.h. aus dem Rückwärts-
Delay wird akustisch wieder ein normales Delay, aller-
dings mit teilweise sehr extremen und interessanten
Verzerrungseffekten, so daß dieser Bereich von der
Ablaufsteuerung nicht umskaliert, sondern zugelassen
wird.
18
System A - 100
5. Ein- / Ausgänge
! Audio In / Wave-CV In
An dieser Buchse führen Sie das abzutastende Audio-
Signal zu.
H
" CV In
Die Steuerspannung zur Einstellung der Sampling-
Frequenz bei der Aufnahme bzw. Tonhöhe bei der
Wiedergabe führen Sie am CV-Eingang " zu.
H
§ Gate In
Am Gate-Eingang § führen Sie das Gate-Signal zur
Steuerung der jeweiligen Betriebsart zu.
Im Wave-Wiedergabe-Modus legen Sie hier
die Steuerspannung zur Anwahl der Wave-
Page an.
Die am Eingang CV In " anliegende Steuer-
spannung wird mit
Potentiometer 2 intern erzeugten Spannung
additiv verknüpft.
doepfer
der vom Tune-
