DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 695

USB/Midi-to-CV/Gate A-190-4

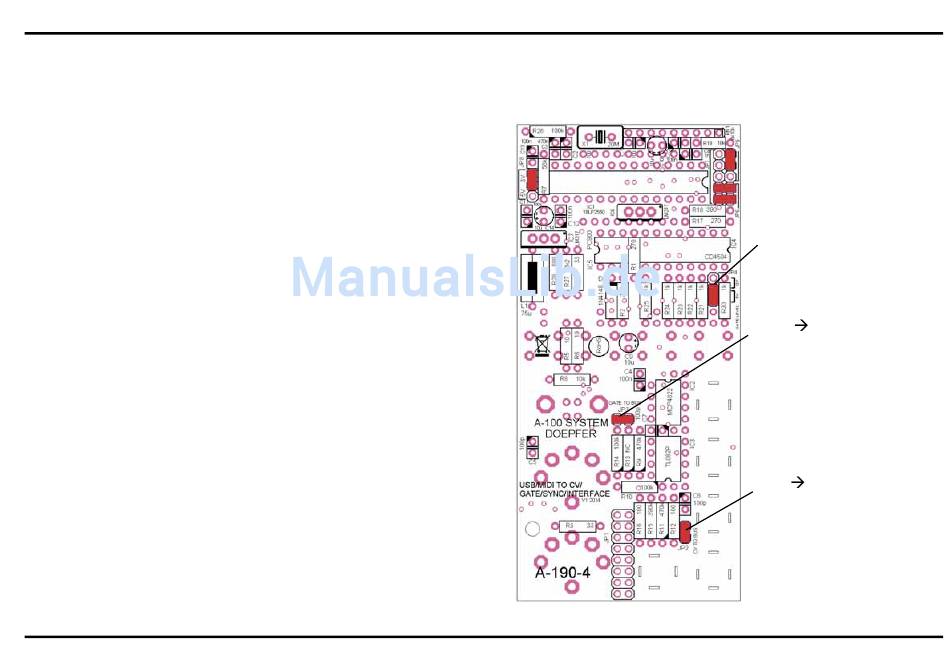

5. Jumper-Positionen
Auf der Platinenrückseite des A-190-4 befinden sich sog.
Jumper (Drahtbrücken),
Funktionen des Moduls beeinflussen lassen. Insgesamt
befinden sich dort sieben Jumper. Nur drei von ihnen sind
hier von Bedeutung.
JP2 (CV Bus) und JP3 (Gate Bus):
Falls Sie mehrere A-190-4 an einem gemeinsamen
Systembus betreiben, darf nur eines dieser Module mit
dem Systembus des A-100 Systems verbunden sein.
Trennen Sie bei den übrigen A-190-4 Modulen die
Verbindung zum Systembus, in dem Sie die zwei mit JP2
(CV Bus) und JP3 (Gate Bus) beschrifteten Jumper
(Drahtbrücken) abziehen.
JP4 (Gate-Signalpegel):
Einige Vintage-Synthesizer
Signalpegel von 10V oder mehr. Um auch solche
Instrumente steuern zu können, bietet das A-190-4 die
Möglichkeit, den ausgegebenen Gate-Signalpegel von
+5V (Werkseinstellung) auf +12V zu erhöhen. Dazu muss
der Jumper JP4 umgesteckt werden. In der unteren
Position liefert der Gate-Ausgang einen Signalpegel von
+5V (Werkseinstellung), in der oberen Position einen
Signalpegel von +12V.
20
System A-100
mit denen sich mehrere
benötigen einen Gate-
Bitte belassen Sie alle anderen Jumper unbedingt in
ihrer werksseitigen Position !!! Ansonsten wird das
Modul nicht mehr ordnungsgemäss funktionieren.
DOEPFER
Gate-Pegel (JP4)
Gate Bus (JP3)
CV Bus (JP2)
