3. Funktionsprinzip
Das Modul entnimmt den 4 Eingängen zu jedem Zeit-
punkt jeweils den maximalen bzw. minimalen Wert und
gibt diese an den beiden Ausgängen aus.

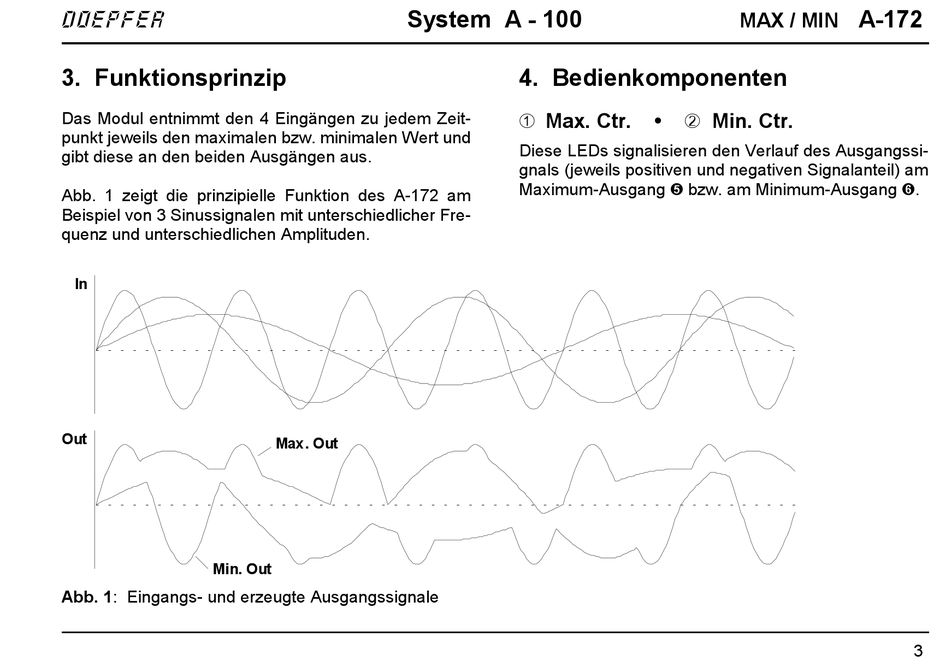

Abb. 1 zeigt die prinzipielle Funktion des A-172 am
Beispiel von 3 Sinussignalen mit unterschiedlicher Fre-
quenz und unterschiedlichen Amplituden.
In
Out
Min. Out
Abb. 1: Eingangs- und erzeugte Ausgangssignale
System A - 100
Max. Out
4. Bedienkomponenten
1 Max. Ctr. • 2 Min. Ctr.
Diese LEDs signalisieren den Verlauf des Ausgangssi-
gnals (jeweils positiven und negativen Signalanteil) am
Maximum-Ausgang % bzw. am Minimum-Ausgang &.
A-172
MAX / MIN
