DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 276

doepfer
Level
Audio
In
CV 1
CV 2
CV 2
BP Out
LP/HP Out

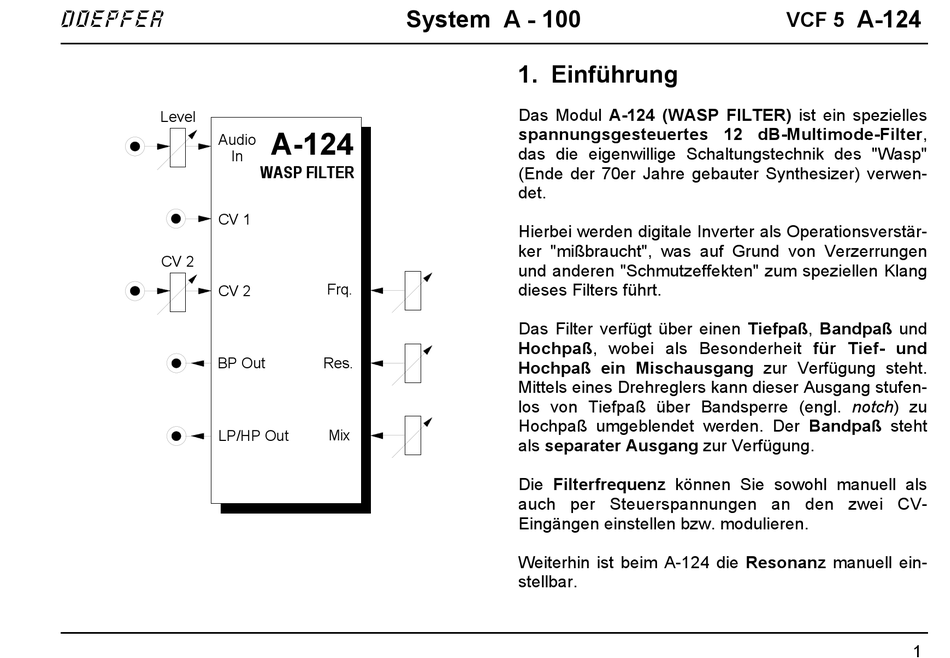

System A - 100
A-124
WASP FILTER
Frq.
Res.
Mix
1. Einführung
Das Modul A-124 (WASP FILTER) ist ein spezielles
spannungsgesteuertes 12 dB-Multimode-Filter,
das die eigenwillige Schaltungstechnik des "Wasp"
(Ende der 70er Jahre gebauter Synthesizer) verwen-
det.
Hierbei werden digitale Inverter als Operationsverstär-
ker "mißbraucht", was auf Grund von Verzerrungen
und anderen "Schmutzeffekten" zum speziellen Klang
dieses Filters führt.
Das Filter verfügt über einen Tiefpaß, Bandpaß und
Hochpaß, wobei als Besonderheit für Tief- und
Hochpaß ein Mischausgang zur Verfügung steht.
Mittels eines Drehreglers kann dieser Ausgang stufen-
los von Tiefpaß über Bandsperre (engl. notch) zu
Hochpaß umgeblendet werden. Der Bandpaß steht
als separater Ausgang zur Verfügung.
Die Filterfrequenz können Sie sowohl manuell als
auch per Steuerspannungen an den zwei CV-
Eingängen einstellen bzw. modulieren.
Weiterhin ist beim A-124 die Resonanz manuell ein-
stellbar.
A-124
VCF 5
1
