DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 73

A-104
Trautonium Formant Filter
Frq.
Out
Res.
f
M

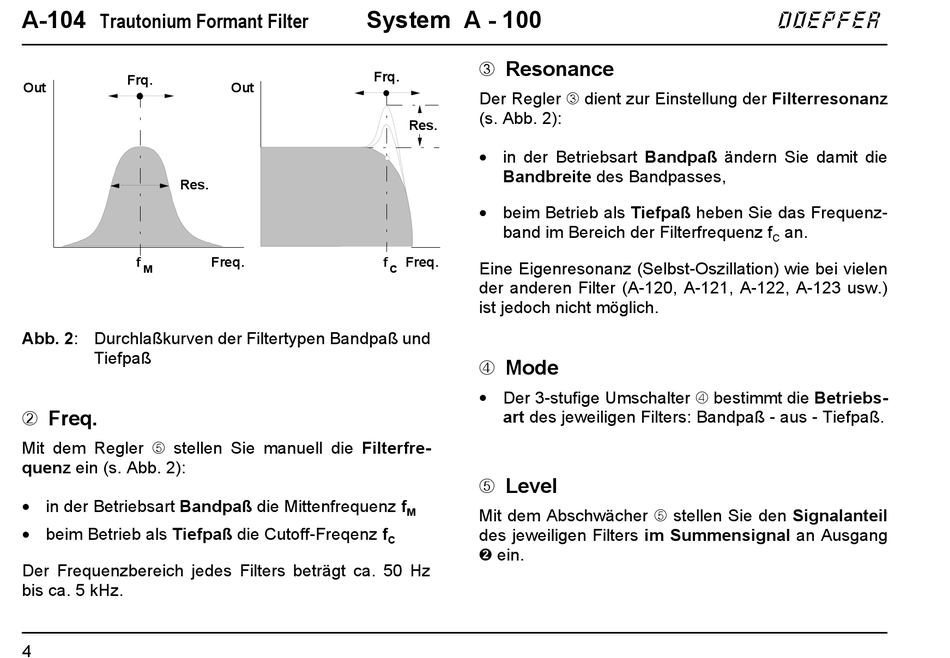

Abb. 2: Durchlaßkurven der Filtertypen Bandpaß und
Tiefpaß
2 Freq.
Mit dem Regler 5 stellen Sie manuell die Filterfre-
quenz ein (s. Abb. 2):
• in der Betriebsart Bandpaß die Mittenfrequenz f
• beim Betrieb als Tiefpaß die Cutoff-Freqenz f
Der Frequenzbereich jedes Filters beträgt ca. 50 Hz
bis ca. 5 kHz.
4
System A - 100
Frq.
Out
Freq. f
C
C
3 Resonance
Der Regler 3 dient zur Einstellung der Filterresonanz
(s. Abb. 2):
Res.
• in der Betriebsart Bandpaß ändern Sie damit die
Bandbreite des Bandpasses,
• beim Betrieb als Tiefpaß heben Sie das Frequenz-
band im Bereich der Filterfrequenz f
Freq.
Eine Eigenresonanz (Selbst-Oszillation) wie bei vielen
der anderen Filter (A-120, A-121, A-122, A-123 usw.)
ist jedoch nicht möglich.
4 Mode
• Der 3-stufige Umschalter 4 bestimmt die Betriebs-
art des jeweiligen Filters: Bandpaß - aus - Tiefpaß.
5 Level
M Mit dem Abschwächer 5 stellen Sie den Signalanteil
des jeweiligen Filters im Summensignal an Ausgang
" ein.
doepfer
an.
C
