DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 586

doepfer
Contr. Volt. Source
CV 1
CV 2
CV 3
System A - 100
CV 1
Fine
CV 2
Fine
CV 3
Control Voltage Source

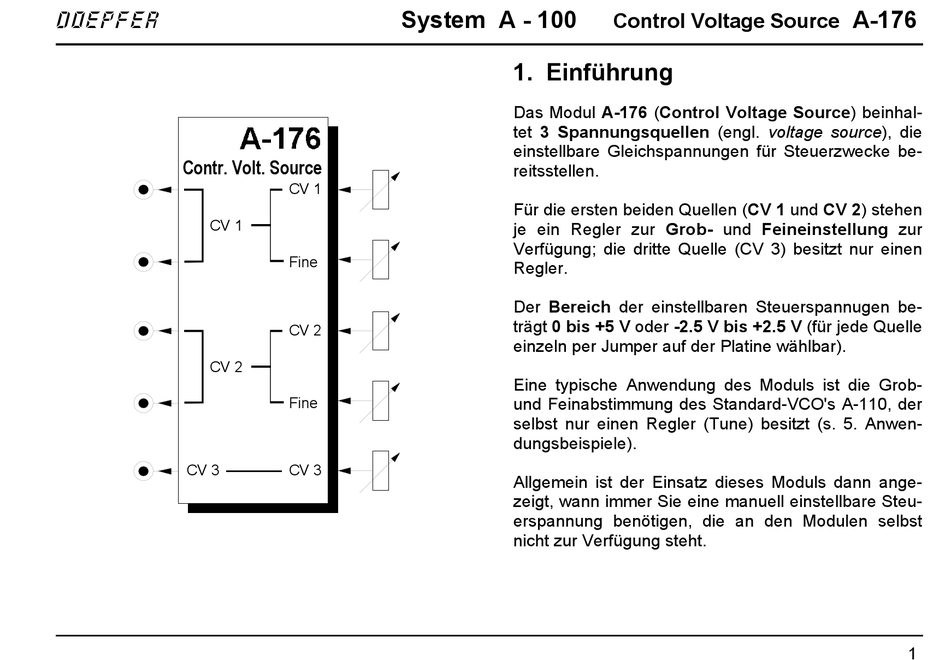

1. Einführung
Das Modul A-176 (Control Voltage Source) beinhal-
tet 3 Spannungsquellen (engl. voltage source), die
einstellbare Gleichspannungen für Steuerzwecke be-
reitsstellen.
Für die ersten beiden Quellen (CV 1 und CV 2) stehen
je ein Regler zur Grob- und Feineinstellung zur
Verfügung; die dritte Quelle (CV 3) besitzt nur einen
Regler.
Der Bereich der einstellbaren Steuerspannugen be-
trägt 0 bis +5 V oder -2.5 V bis +2.5 V (für jede Quelle
einzeln per Jumper auf der Platine wählbar).
Eine typische Anwendung des Moduls ist die Grob-
und Feinabstimmung des Standard-VCO's A-110, der
selbst nur einen Regler (Tune) besitzt (s. 5. Anwen-
dungsbeispiele).
Allgemein ist der Einsatz dieses Moduls dann ange-
zeigt, wann immer Sie eine manuell einstellbare Steu-
erspannung benötigen, die an den Modulen selbst
nicht zur Verfügung steht.
A-176
1
