3. Bedienkomponenten
1 LED ... 8 LED
Die LED's 1 bis 8 dienen zur Kontrollanzeige des
jeweils aktivierten Ausgangs ! bis (.
4. Ausgänge
! 1 ... ( 8
An den Ausgängen ! bis ( können Sie jeweils ein
Trigger-Signal abgreifen (s. Abb. 1).
System A - 100
Clock
A-160

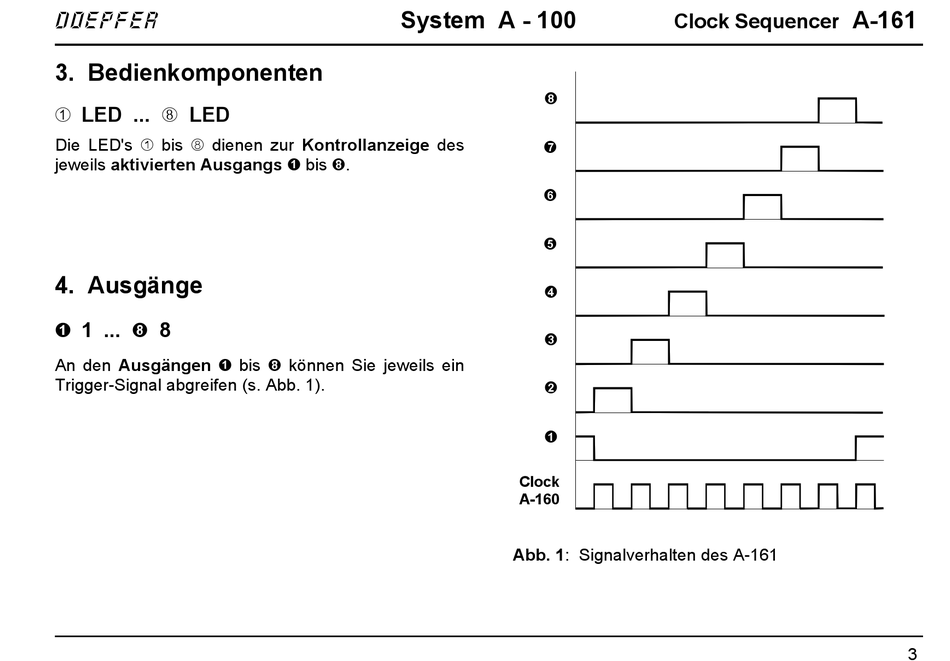

Abb. 1: Signalverhalten des A-161
A-161
Clock Sequencer
