Bestückungsseite

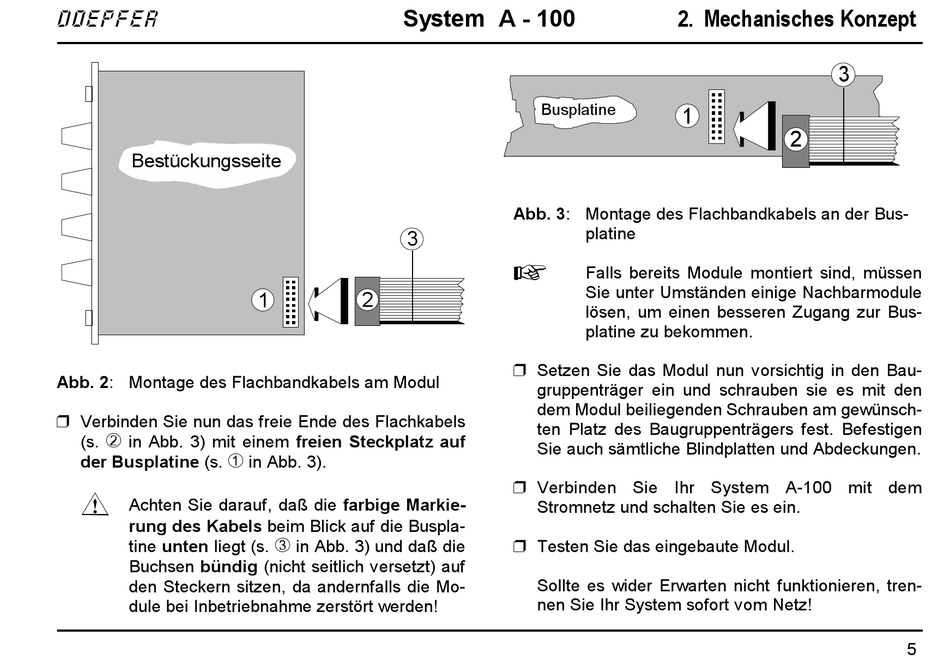

Abb. 2: Montage des Flachbandkabels am Modul
D Verbinden Sie nun das freie Ende des Flachkabels
2
(s.
in Abb. 3) mit einem freien Steckplatz auf
1
der Busplatine (s.
A
Achten Sie darauf, daß die farbige Markie-
rung des Kabels beim Blick auf die Buspla-
tine unten liegt (s.
Buchsen bündig (nicht seitlich versetzt) auf
den Steckern sitzen, da andernfalls die Mo-
dule bei Inbetriebnahme zerstört werden!
System A - 100
3
1
2
in Abb. 3).
3
in Abb. 3) und daß die
2. Mechanisches Konzept
Busplatine
1
Abb. 3: Montage des Flachbandkabels an der Bus-
platine
H
Falls bereits Module montiert sind, müssen
Sie unter Umständen einige Nachbarmodule
lösen, um einen besseren Zugang zur Bus-
platine zu bekommen.
D Setzen Sie das Modul nun vorsichtig in den Bau-
gruppenträger ein und schrauben sie es mit den
dem Modul beiliegenden Schrauben am gewünsch-
ten Platz des Baugruppenträgers fest. Befestigen
Sie auch sämtliche Blindplatten und Abdeckungen.
D Verbinden Sie Ihr System A-100 mit dem
Stromnetz und schalten Sie es ein.
D Testen Sie das eingebaute Modul.
Sollte es wider Erwarten nicht funktionieren, tren-
nen Sie Ihr System sofort vom Netz!
