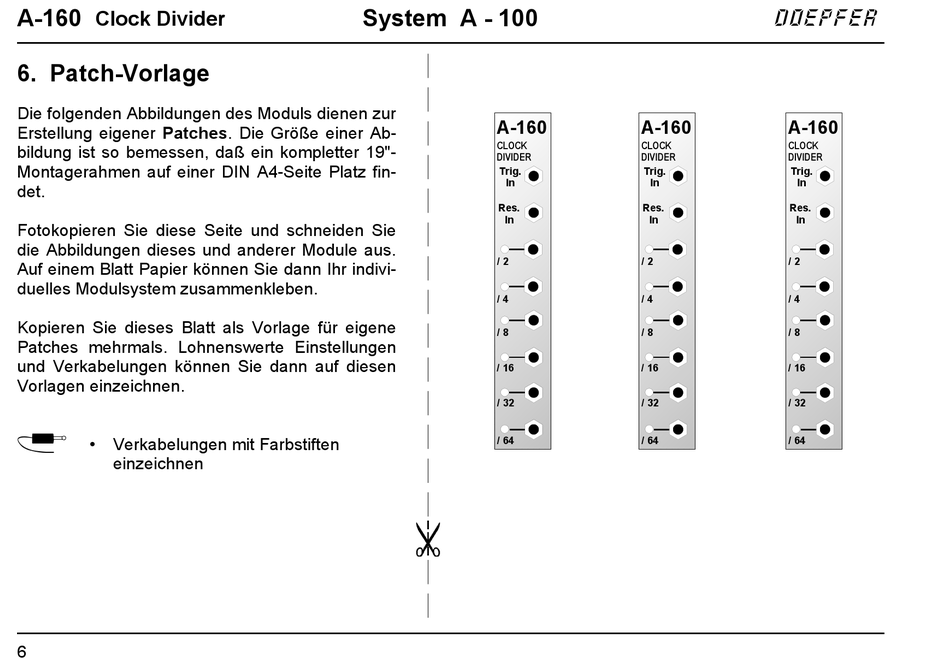

6. Patch-Vorlage

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
6
System A - 100
A-160
CLOCK
DIVIDER
Trig.
In
Res.
In
/ 2
/ 4
/ 8
/ 16
/ 32
/ 64
doepfer
A-160 A-160
CLOCK CLOCK
DIVIDER DIVIDER
Trig. Trig.
In In
Res. Res.
In In
/ 2 / 2
/ 4 / 4
/ 8 / 8
/ 16 / 16
/ 32 / 32
/ 64 / 64
