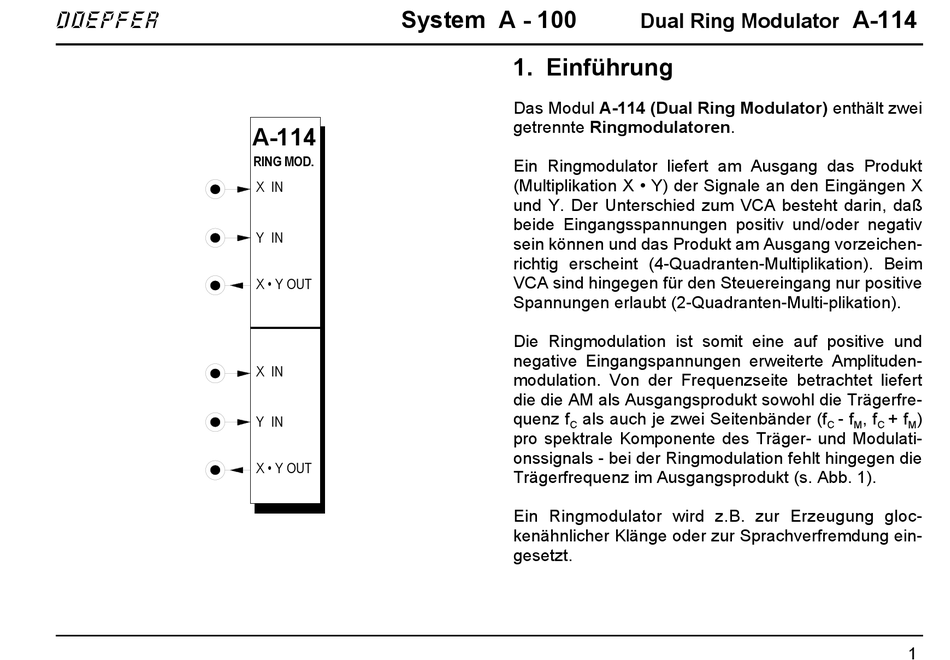

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 218

doepfer
System A - 100
A-114
RING MOD.
X IN
Y IN
X • Y OUT
X IN
Y IN
X • Y OUT
Dual Ring Modulator
1. Einführung
Das Modul A-114 (Dual Ring Modulator) enthält zwei
getrennte Ringmodulatoren.
Ein Ringmodulator liefert am Ausgang das Produkt
(Multiplikation X • Y) der Signale an den Eingängen X
und Y. Der Unterschied zum VCA besteht darin, daß
beide Eingangsspannungen positiv und/oder negativ
sein können und das Produkt am Ausgang vorzeichen-
richtig erscheint (4-Quadranten-Multiplikation). Beim
VCA sind hingegen für den Steuereingang nur positive
Spannungen erlaubt (2-Quadranten-Multi-plikation).
Die Ringmodulation ist somit eine auf positive und
negative Eingangspannungen erweiterte Amplituden-
modulation. Von der Frequenzseite betrachtet liefert
die die AM als Ausgangsprodukt sowohl die Trägerfre-
quenz f als auch je zwei Seitenbänder (f
C
pro spektrale Komponente des Träger- und Modulati-
onssignals - bei der Ringmodulation fehlt hingegen die
Trägerfrequenz im Ausgangsprodukt (s. Abb. 1).
Ein Ringmodulator wird z.B. zur Erzeugung gloc-
kenähnlicher Klänge oder zur Sprachverfremdung ein-
gesetzt.
A-114
- f , f + f )
C M C M
1
