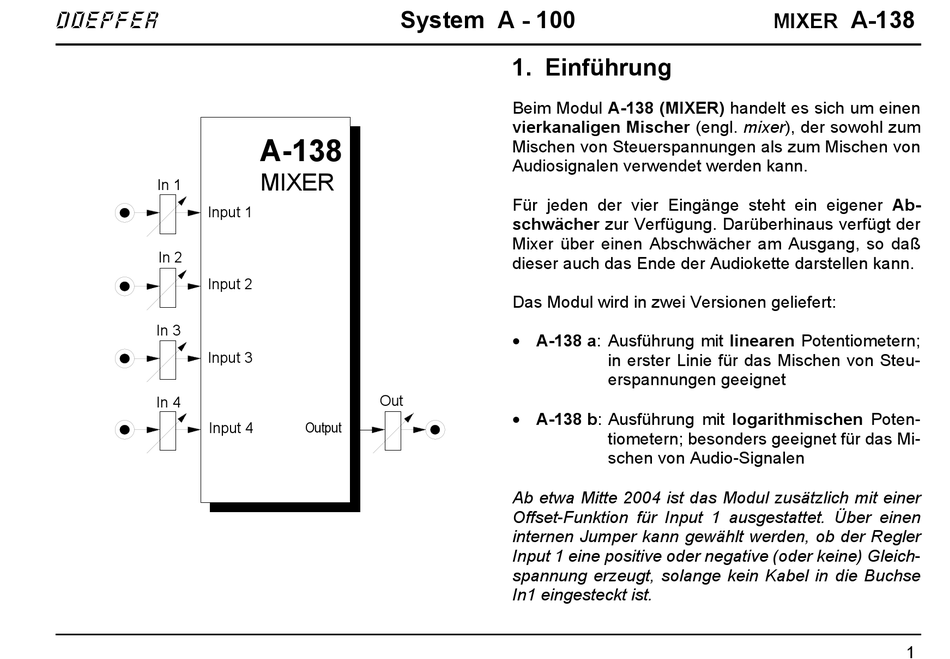

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 370

doepfer
In 1
Input 1
In 2
Input 2
In 3
Input 3
In 4
Input 4
System A - 100
A-138
MIXER
Out
Output
1. Einführung
Beim Modul A-138 (MIXER) handelt es sich um einen
vierkanaligen Mischer (engl. mixer), der sowohl zum
Mischen von Steuerspannungen als zum Mischen von
Audiosignalen verwendet werden kann.
Für jeden der vier Eingänge steht ein eigener Ab-
schwächer zur Verfügung. Darüberhinaus verfügt der
Mixer über einen Abschwächer am Ausgang, so daß
dieser auch das Ende der Audiokette darstellen kann.
Das Modul wird in zwei Versionen geliefert:
• A-138 a: Ausführung mit linearen Potentiometern;
in erster Linie für das Mischen von Steu-
erspannungen geeignet
• A-138 b: Ausführung mit logarithmischen Poten-
tiometern; besonders geeignet für das Mi-
schen von Audio-Signalen
Ab etwa Mitte 2004 ist das Modul zusätzlich mit einer
Offset-Funktion für Input 1 ausgestattet. Über einen
internen Jumper kann gewählt werden, ob der Regler
Input 1 eine positive oder negative (oder keine) Gleich-
spannung erzeugt, solange kein Kabel in die Buchse
In1 eingesteckt ist.
A-138
MIXER
1
