DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 427

A-146
LFO 2

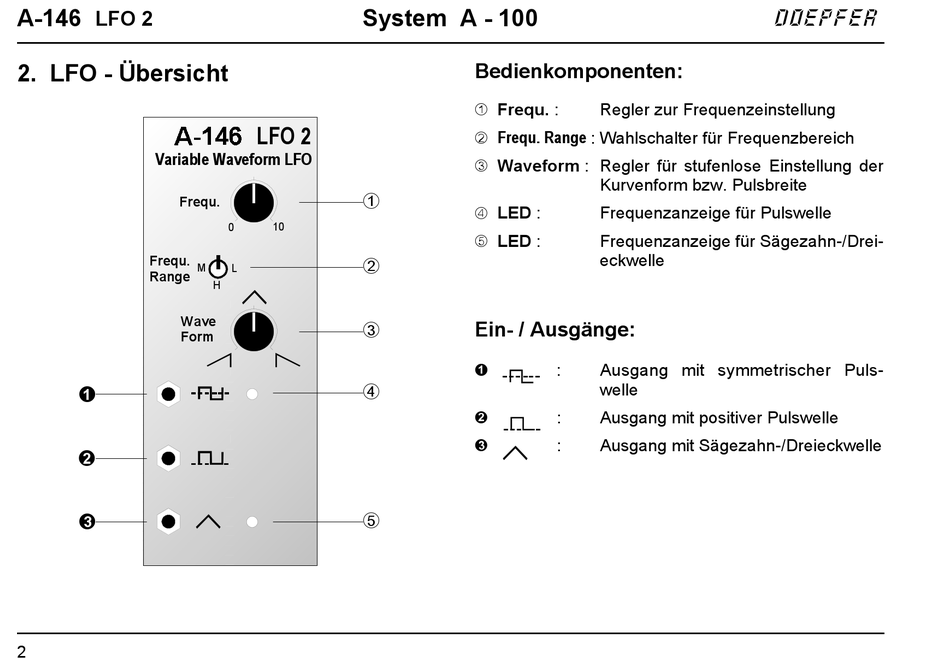

2. LFO - Übersicht
Variable Waveform LFO
Frequ.
Frequ.
M
Range
Wave
Form
2
System A - 100
LFO 2
➀
0 10
➁
L
H
➂
➃
➄
Bedienkomponenten:
1 Frequ. : Regler zur Frequenzeinstellung
2 Frequ. Range : Wahlschalter für Frequenzbereich
3 Waveform : Regler für stufenlose Einstellung der
Kurvenform bzw. Pulsbreite
4 LED : Frequenzanzeige für Pulswelle
5 LED : Frequenzanzeige für Sägezahn-/Drei-
eckwelle
Ein- / Ausgänge:
: Ausgang mit symmetrischer Puls-
!
welle
: Ausgang mit positiver Pulswelle
"
: Ausgang mit Sägezahn-/Dreieckwelle
§
doepfer
