Patch-Vorlage - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-112
Sampler

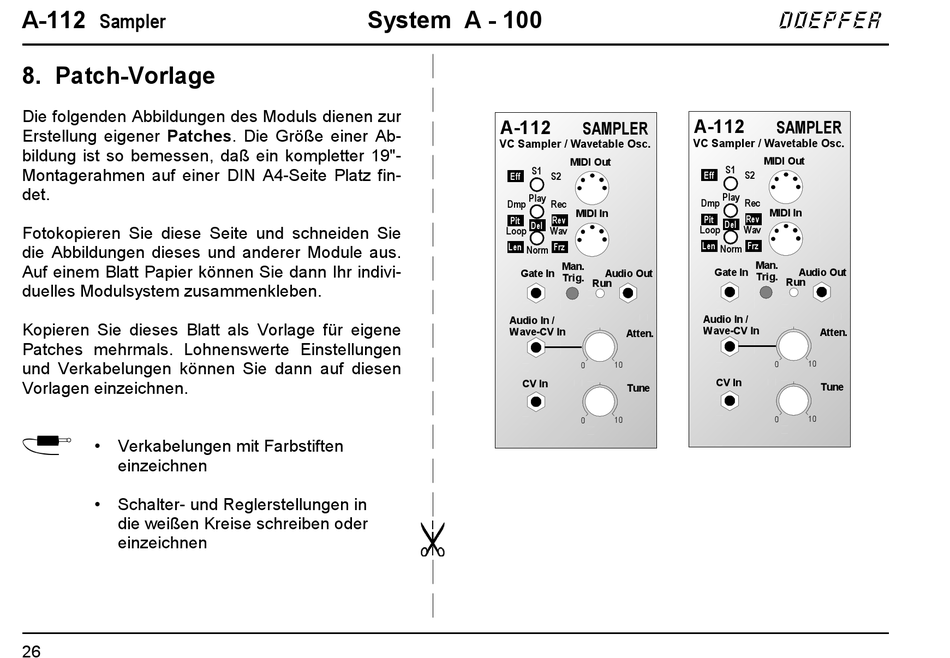

8. Patch-Vorlage

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Schalter- und Reglerstellungen in
die weißen Kreise schreiben oder
einzeichnen
26
System A - 100
A-112
VC Sampler / Wavetable Osc.
S1
Eff
Play
Dmp
Pit
Del
Loop
Len
Norm
Gate In
Audio In /
Wave-CV In
CV In
A-112
SAMPLER
VC Sampler / Wavetable Osc.
MIDI Out
S1
Eff
S2
Play
Dmp
Rec
MIDI In
Pit
Rev
Del
Loop
Wav
Len
Frz
Norm
Man.
Gate In
Audio Out
Trig.
Run
Audio In /
Wave-CV In
Atten.
0 10
CV In
Tune
0 10
doepfer
SAMPLER
MIDI Out
S2
Rec
MIDI In
Rev
Wav
Frz
Man.
Audio Out
Trig.
Run
Atten.
0 10
Tune
0 10
