Joy Stick - Übersicht - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-174
Joy Stick
2. Joy Stick - Übersicht
A-174
Joy Stick controlled CV
Y
CV
CV
2
System A - 100
Joy Stick
➀
X
+
-
Y
Offs.
10
0
- +
X
Offs.
10
0

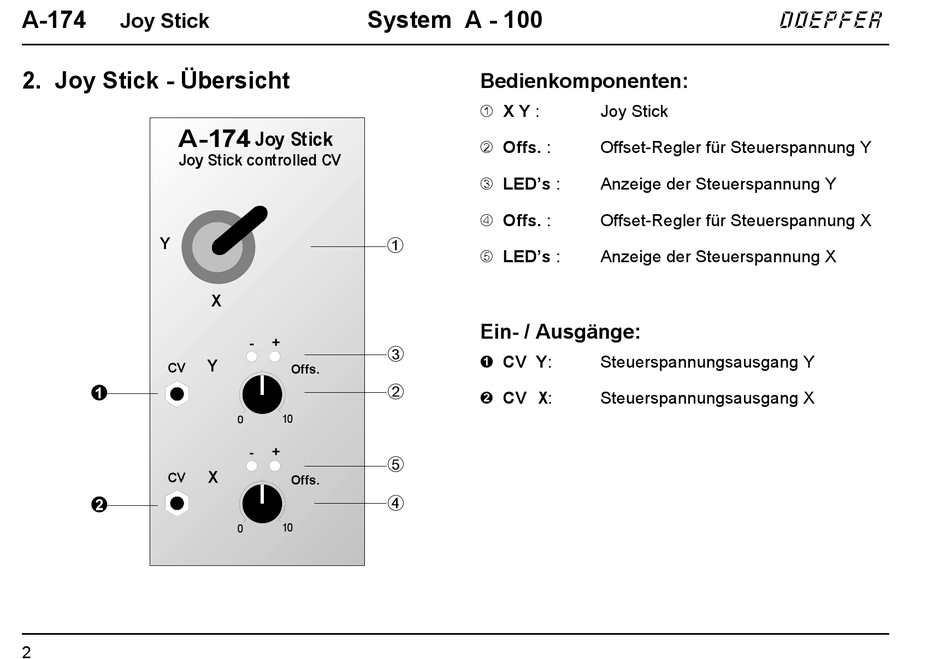

Bedienkomponenten:
1 X Y :
2 Offs. :
3 LED's :
4 Offs. :
5 LED's :
Ein- / Ausgänge:
➂
! CV Y:
➁
" CV X:
➄
➃
doepfer
Joy Stick
Offset-Regler für Steuerspannung Y
Anzeige der Steuerspannung Y
Offset-Regler für Steuerspannung X
Anzeige der Steuerspannung X
Steuerspannungsausgang Y
Steuerspannungsausgang X
