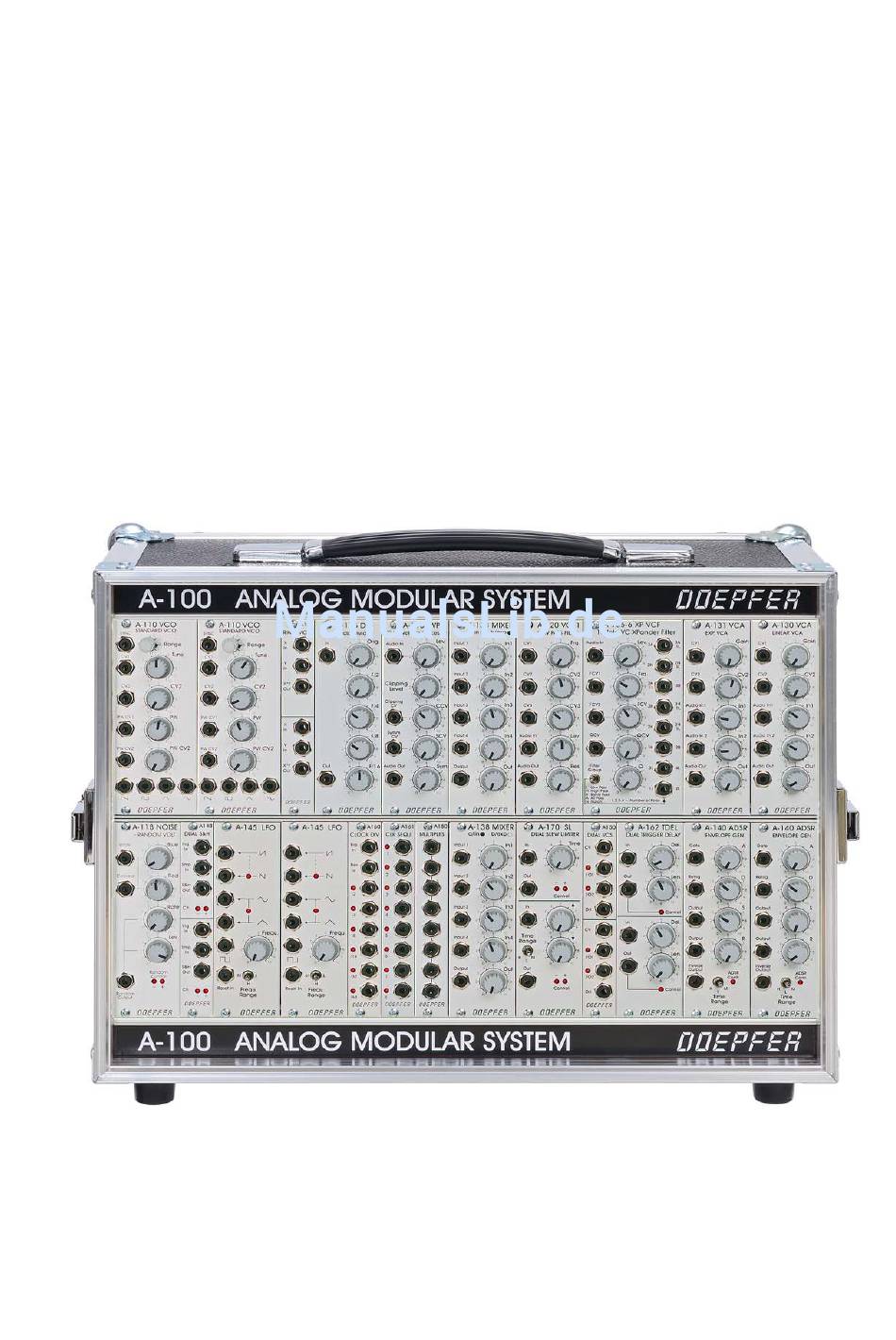

A-100
Analoges Modulsystem
Bedienungshinweise
doepfer Musikelektronik Gmbh
(Version für Geräte mit A-100PSU2 oder A-100PSU3 / 2016)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DOEPFER A-100

Inhaltszusammenfassung für DOEPFER A-100

  • Seite 1 A-100 Analoges Modulsystem Bedienungshinweise doepfer Musikelektronik Gmbh (Version für Geräte mit A-100PSU2 oder A-100PSU3 / 2016)

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheits-Hinweise Das Netzteil des A-100-Modulrahmens enthält im Innern lebensgefährliche Spannungen. Die folgenden Hinweise sind daher unbedingt zu beachten: • Lesen Sie bitte vor Gebrauch des Gerätes alle Hinweise und Instruktionen in dieser Anleitung sorgfältig durch. • Die gesamte Frontseite des Gehäuses muss mit Modulen oder Blindplatten verschlossen werden, bevor das Netzkabel eingesteckt werden darf.

  • Seite 3: Weitere Hinweise

    Gerät kann beschädigt werden. Auch die Garantie geht in diesem Fall verloren. • Die Sicherung befindet sich in der Netzeingangskombination an der Rückwand des A-100- Rahmens. Um die Sicherung zu wechseln, muss das Netzkabel abgezogen und der Sicherungshalter z.B. unter Zuhilfenahme eines Schraubenziehers abgezogen werden. Der Sicherungshalter ist ein kleines schwarzes Kunststoffteil, das im Netzeingang steckt.

  • Seite 4: Verwendung Der A-100-Gehäuse

    Ausgangsstrom, produziert bis ca. 2001), so wird hier eine Sicherung mit 125 mA (230V) bzw. 250 mA (115V) eingesetzt. Auch in dem A-100 DIY-Kit 1 kommt eine Sicherung zum Einsatz. Diese wird jedoch hier zum Absichern des Sekundärkreises verwendet (d.h. der Niederspannung). Es gibt hier zwischen den verschiedenen Netzspannungen keinen Unterschied.
  • Seite 5 Aufstellung • Die Aufstellung in der Nähe von Endstufen oder anderen Geräten, die größere Netztransformatoren enthalten, kann zur Einstrahlung von Brummstörungen führen. • Betreiben Sie das Gerät nicht in unmittelbarer Nähe von anderen Geräten, die elektromagnetische Wechselfelder erzeugen (z.B. Monitore, Computer, etc.), da es sonst zu gegenseitigen Wechselwirkungen und Störungen kommen kann.

  • Seite 6: Mechanisches Und Elektrisches Konzept

    Das ab Ende 2015 verbaute Netzteil (A-100PSU3) liefert maximal 2000mA bei +12V, 1200mA bei – 12V und zusätzlich 4000mA bei +5V. Ob in Ihrem A-100-Gehäuse bereits das neue Netzteil A- 100PSU3 verbaut ist, können Sie an der Angabe der Netzspannung an der Geräte-Rückseite erkennen.

  • Seite 7: Einbau, Ausbau Und Wechsel Von Modulen

    Falls Ihr System nicht auf Anhieb wie gewünscht arbeitet, lesen Sie bitte auf der FAQ-Seite unserer Website nach: www.doepfer.de A-100 Mein A-100-System funktioniert nicht korrekt Verbindung von Modulen Zur Verbindung von Modulen untereinander benötigen Sie Verbindungskabel mit Mono- Klinkensteckern (∅ 3.5 mm). Wir bieten passende Patchkabel in verschiedenen Längen und...

  • Seite 8: Zusätzliche Informationen

    100-Modulübersicht, zu den verfügbaren A-100-Basissystemen und Gehäusen, zu einem System- Planer, zu verschiedenen Systemvorschlägen sowie zu weiteren Informationen rund um das A-100 Modulsystem. Auch bei den FAQ finden Sie Antworten zu häufig gestellten Fragen rund um das A-100: www.doepfer.de A-100 Zusätzlich empfehlen wir das "Das große Buch zum A-100"...
