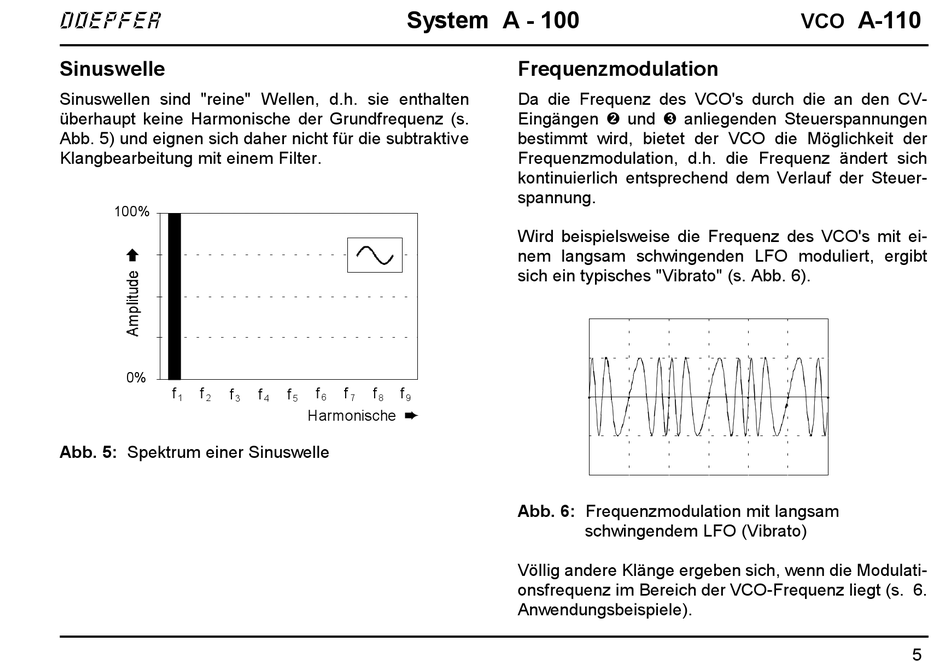

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 132

doepfer
Sinuswelle
Sinuswellen sind "reine" Wellen, d.h. sie enthalten
überhaupt keine Harmonische der Grundfrequenz (s.
Abb. 5) und eignen sich daher nicht für die subtraktive
Klangbearbeitung mit einem Filter.
100%
0%
f f f
1 2
3
Abb. 5: Spektrum einer Sinuswelle
System A - 100
f f f f f f f
6 7 8 9
4 5
Harmonische ➨
Frequenzmodulation
Da die Frequenz des VCO's durch die an den CV-
Eingängen " und § anliegenden Steuerspannungen
bestimmt wird, bietet der VCO die Möglichkeit der
Frequenzmodulation, d.h. die Frequenz ändert sich
kontinuierlich entsprechend dem Verlauf der Steuer-
spannung.
Wird beispielsweise die Frequenz des VCO's mit ei-
nem langsam schwingenden LFO moduliert, ergibt
sich ein typisches "Vibrato" (s. Abb. 6).
Abb. 6: Frequenzmodulation mit langsam
schwingendem LFO (Vibrato)
Völlig andere Klänge ergeben sich, wenn die Modulati-
onsfrequenz im Bereich der VCO-Frequenz liegt (s. 6.
Anwendungsbeispiele).
A-110
VCO
5
