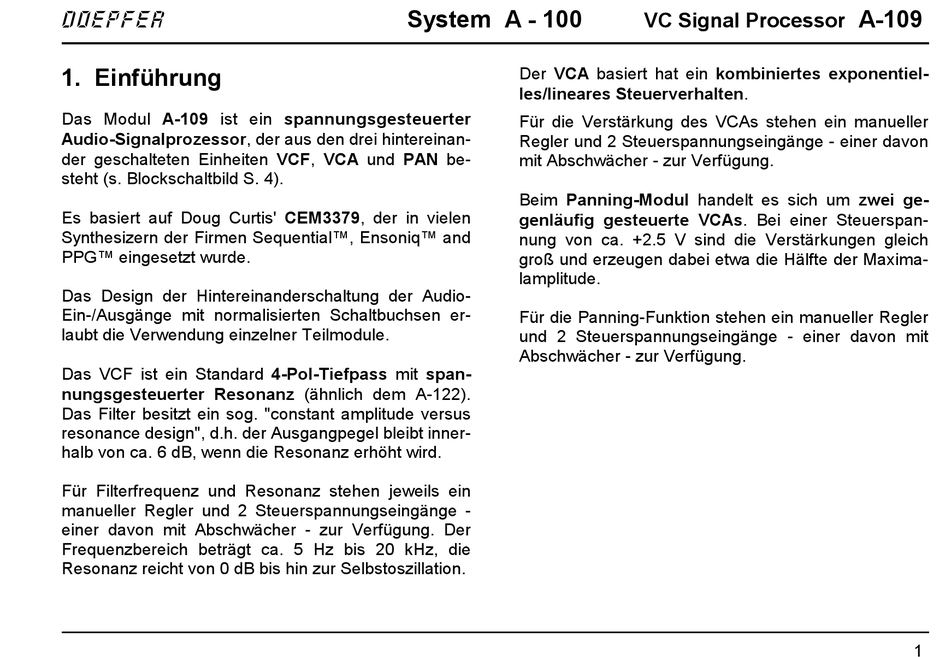

1. Einführung
Das Modul A-109 ist ein spannungsgesteuerter
Audio-Signalprozessor, der aus den drei hintereinan-
der geschalteten Einheiten VCF, VCA und PAN be-
steht (s. Blockschaltbild S. 4).
Es basiert auf Doug Curtis' CEM3379, der in vielen
Synthesizern der Firmen Sequential™, Ensoniq™ and
PPG™ eingesetzt wurde.
Das Design der Hintereinanderschaltung der Audio-
Ein-/Ausgänge mit normalisierten Schaltbuchsen er-
laubt die Verwendung einzelner Teilmodule.
Das VCF ist ein Standard 4-Pol-Tiefpass mit span-
nungsgesteuerter Resonanz (ähnlich dem A-122).
Das Filter besitzt ein sog. "constant amplitude versus
resonance design", d.h. der Ausgangpegel bleibt inner-
halb von ca. 6 dB, wenn die Resonanz erhöht wird.
Für Filterfrequenz und Resonanz stehen jeweils ein
manueller Regler und 2 Steuerspannungseingänge -
einer davon mit Abschwächer - zur Verfügung. Der
Frequenzbereich beträgt ca. 5 Hz bis 20 kHz, die
Resonanz reicht von 0 dB bis hin zur Selbstoszillation.
System A - 100
Der VCA basiert hat ein kombiniertes exponentiel-
les/lineares Steuerverhalten.
Für die Verstärkung des VCAs stehen ein manueller
Regler und 2 Steuerspannungseingänge - einer davon
mit Abschwächer - zur Verfügung.
Beim Panning-Modul handelt es sich um zwei ge-
genläufig gesteuerte VCAs. Bei einer Steuerspan-
nung von ca. +2.5 V sind die Verstärkungen gleich
groß und erzeugen dabei etwa die Hälfte der Maxima-
lamplitude.
Für die Panning-Funktion stehen ein manueller Regler
und 2 Steuerspannungseingänge - einer davon mit
Abschwächer - zur Verfügung.
