Einführung - DOEPFER SYSTEM A - 100 Bedienungsanleitung

doepfer
A-165
TRIG. MODIF.
Out
Out
System A - 100
In
In
Inv.
Out
+/-
In
In
Inv.
Out
+/-
DUAL TRIGGER MODIFIER

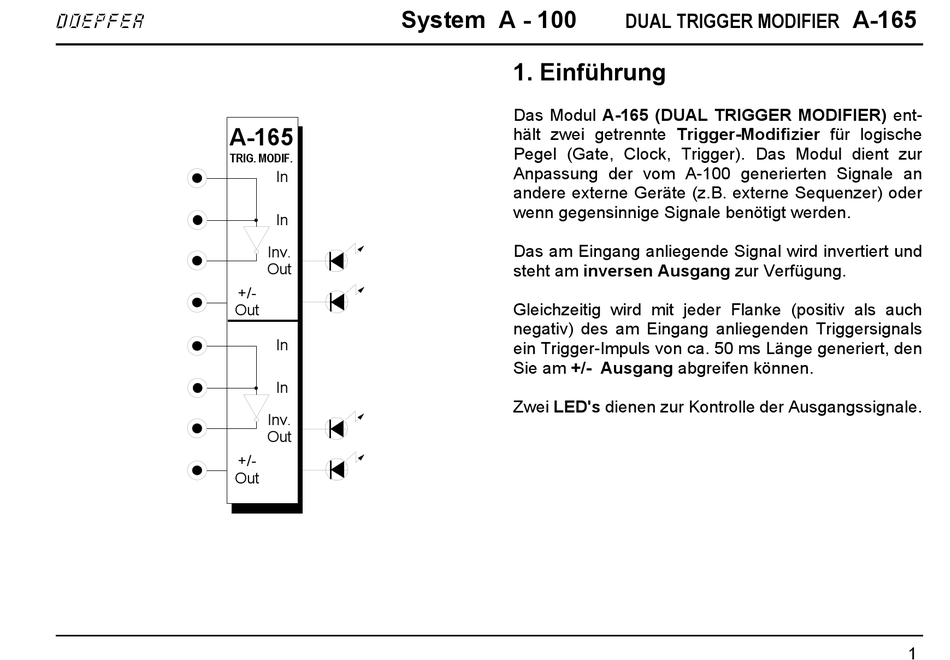

1. Einführung
Das Modul A-165 (DUAL TRIGGER MODIFIER) ent-
hält zwei getrennte Trigger-Modifizier für logische
Pegel (Gate, Clock, Trigger). Das Modul dient zur
Anpassung der vom A-100 generierten Signale an
andere externe Geräte (z.B. externe Sequenzer) oder
wenn gegensinnige Signale benötigt werden.
Das am Eingang anliegende Signal wird invertiert und
steht am inversen Ausgang zur Verfügung.
Gleichzeitig wird mit jeder Flanke (positiv als auch
negativ) des am Eingang anliegenden Triggersignals
ein Trigger-Impuls von ca. 50 ms Länge generiert, den
Sie am +/- Ausgang abgreifen können.
Zwei LED's dienen zur Kontrolle der Ausgangssignale.
A-165
1
