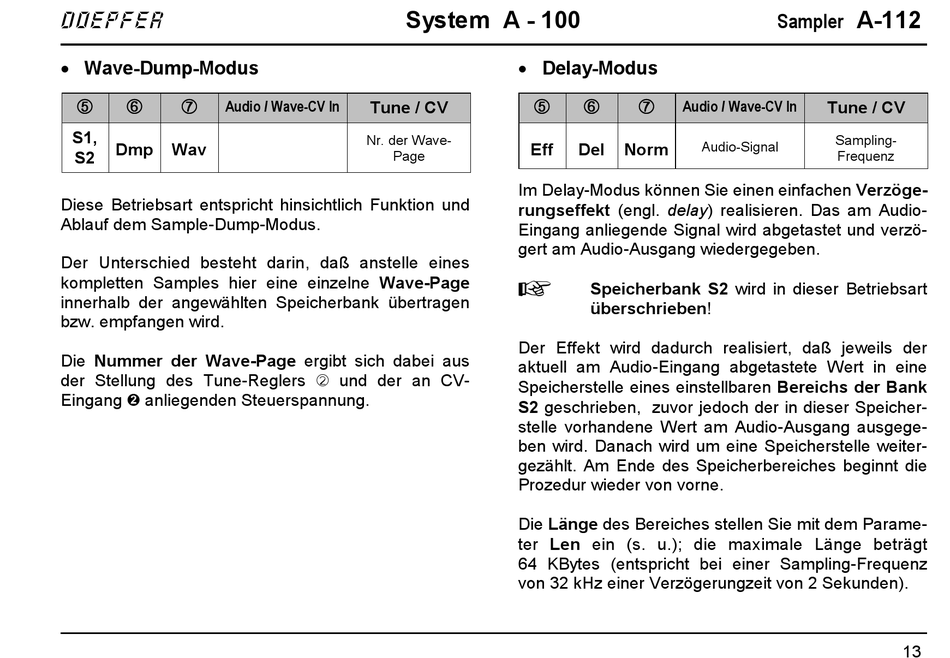

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 192

doepfer
• Wave-Dump-Modus
5 5 5 5 6 6 6 6 7 7 7 7 Audio / Wave-CV In
S1,
Dmp Wav
S2
Diese Betriebsart entspricht hinsichtlich Funktion und
Ablauf dem Sample-Dump-Modus.
Der Unterschied besteht darin, daß anstelle eines
kompletten Samples hier eine einzelne Wave-Page
innerhalb der angewählten Speicherbank übertragen
bzw. empfangen wird.
Die Nummer der Wave-Page ergibt sich dabei aus
der Stellung des Tune-Reglers 2 und der an CV-
Eingang " anliegenden Steuerspannung.
System A - 100
• Delay-Modus
5 5 5 5
Tune / CV
Nr. der Wave-
Eff
Page
Im Delay-Modus können Sie einen einfachen Verzöge-
rungseffekt (engl. delay) realisieren. Das am Audio-
Eingang anliegende Signal wird abgetastet und verzö-
gert am Audio-Ausgang wiedergegeben.
H
Der Effekt wird dadurch realisiert, daß jeweils der
aktuell am Audio-Eingang abgetastete Wert in eine
Speicherstelle eines einstellbaren Bereichs der Bank
S2 geschrieben, zuvor jedoch der in dieser Speicher-
stelle vorhandene Wert am Audio-Ausgang ausgege-
ben wird. Danach wird um eine Speicherstelle weiter-
gezählt. Am Ende des Speicherbereiches beginnt die
Prozedur wieder von vorne.
Die Länge des Bereiches stellen Sie mit dem Parame-
ter Len ein (s. u.); die maximale Länge beträgt
64 KBytes (entspricht bei einer Sampling-Frequenz
von 32 kHz einer Verzögerungzeit von 2 Sekunden).
6 6 6 6 7 7 7 7 Audio / Wave-CV In
Del Norm Audio-Signal
Speicherbank S2 wird in dieser Betriebsart
überschrieben!
A-112
Sampler
Tune / CV
Sampling-
Frequenz
13
