DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 415

A-144
Morph Controller

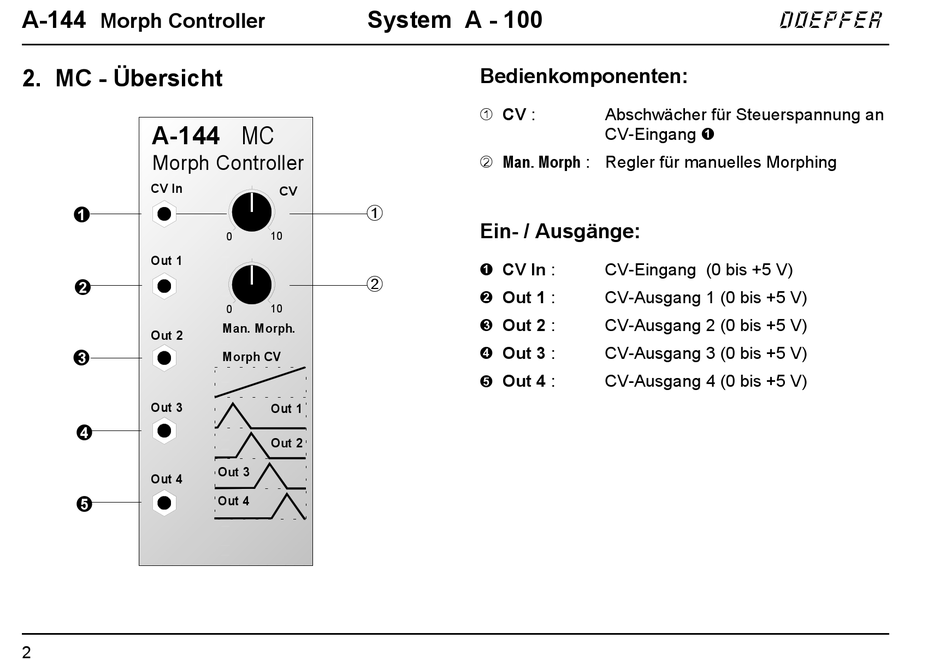

2. MC - Übersicht
A-144 MC
Morph Controller
CV In
Out 1
Out 2
Out 3
Out 4
2
System A - 100
CV
➀
10
0
➁
0 10
Man. Morph.
Morph CV
Out 1
Out 2
Out 3
Out 4
Bedienkomponenten:
1 CV : Abschwächer für Steuerspannung an
CV-Eingang !
2 Man. Morph : Regler für manuelles Morphing
Ein- / Ausgänge:
! CV In : CV-Eingang (0 bis +5 V)
" Out 1 : CV-Ausgang 1 (0 bis +5 V)
§ Out 2 : CV-Ausgang 2 (0 bis +5 V)
$ Out 3 : CV-Ausgang 3 (0 bis +5 V)
% Out 4 : CV-Ausgang 4 (0 bis +5 V)
doepfer
