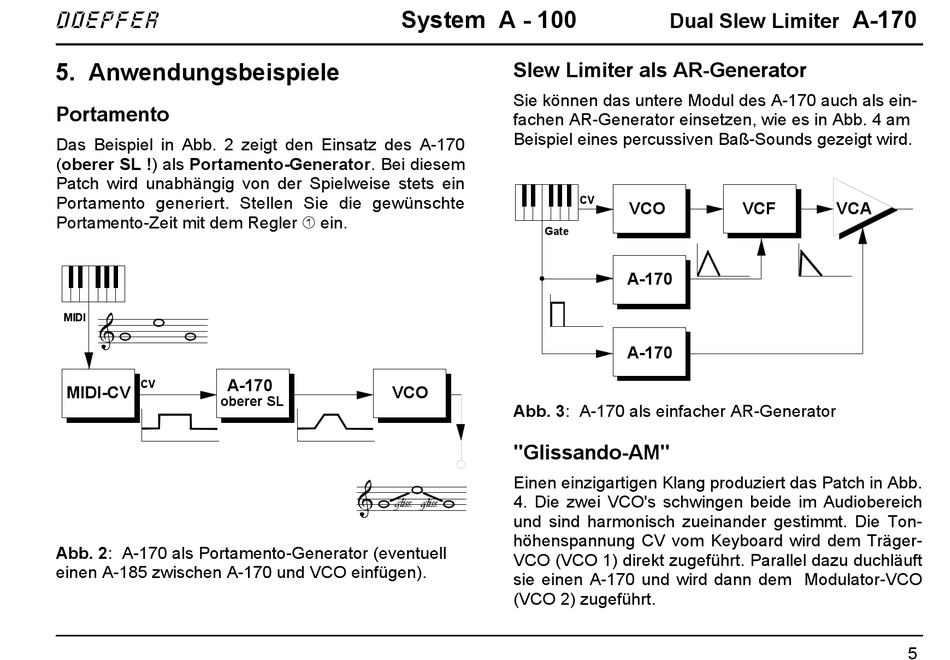

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 558

doepfer
5. Anwendungsbeispiele
Portamento
Das Beispiel in Abb. 2 zeigt den Einsatz des A-170
(oberer SL !) als Portamento-Generator. Bei diesem
Patch wird unabhängig von der Spielweise stets ein
Portamento generiert. Stellen Sie die gewünschte
Portamento-Zeit mit dem Regler 1 ein.
MIDI
A-170
CV
MIDI-CV
oberer SL
Abb. 2: A-170 als Portamento-Generator (eventuell
einen A-185 zwischen A-170 und VCO einfügen).
System A - 100
Slew Limiter als AR-Generator
Sie können das untere Modul des A-170 auch als ein-
fachen AR-Generator einsetzen, wie es in Abb. 4 am
Beispiel eines percussiven Baß-Sounds gezeigt wird.
Gate
VCO
Abb. 3: A-170 als einfacher AR-Generator
"Glissando-AM"
Einen einzigartigen Klang produziert das Patch in Abb.
4. Die zwei VCO's schwingen beide im Audiobereich
und sind harmonisch zueinander gestimmt. Die Ton-
höhenspannung CV vom Keyboard wird dem Träger-
VCO (VCO 1) direkt zugeführt. Parallel dazu duchläuft
sie einen A-170 und wird dann dem Modulator-VCO
(VCO 2) zugeführt.
Dual Slew Limiter
CV
VCO VCF
A-170
A-170
A-170
VCA
5
