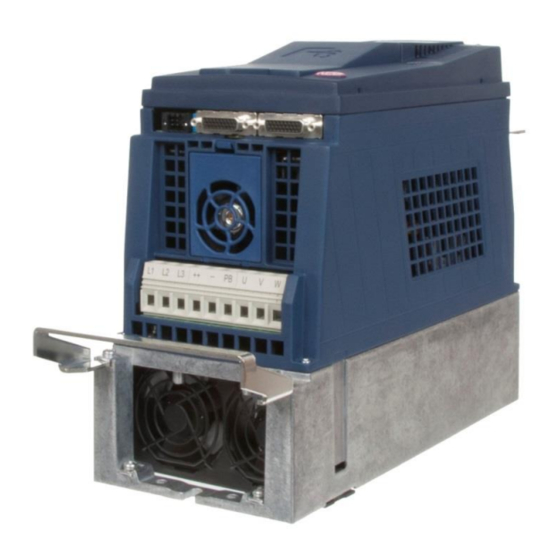

KEB COMBIVERT F6 Fehlermeldungshandbuch
Fehlermeldungen für f6 kompakt
Vorschau ausblenden
Andere Handbücher für COMBIVERT F6:
- Programmierhandbuch (610 Seiten) ,
- Gebrauchsanleitung (118 Seiten) ,
- Betriebsanleitung (50 Seiten)
Verwandte Anleitungen für KEB COMBIVERT F6
Inhaltszusammenfassung für KEB COMBIVERT F6
- Seite 1 Technische Info - Service Note COMBIVERT F6 Fehlermeldungen für F6 KOMPAKT Dokument ti_dr_sn-error-f6-compact_de Index 00006K Sprache Version...
- Seite 2 Impressum KEB Automation KG Südstraße 38, D-32683 Barntrup Deutschland Tel: +49 5263 401-0 • Fax: +49 5263 401-116 E-Mail: info@keb.de • URL: https://www.keb.de ti_dr_sn-error-f6-compact_de Version 00 • Ausgabe 22.02.2023...
- Seite 3 KEB Automation KG Inhaltsverzeichnis Inhaltsverzeichnis Vorwort................................Gültigkeit................................Fehlerliste ru01..............................Fehlerliste ec01 ............................... 17 Fehlerliste ec02 ............................... 24 ti_dr_sn-error-f6-compact_de...
- Seite 4 Maschinenherstellers, Systemintegrators oder Kunden. Dieses Dokument ist rechtlich nicht Bestandteil der zertifizierten Gerätedokumentation. Die in der aktuellen KEB Dokumentation beschriebenen Funktionen müssen immer vor- rangig behandelt werden. Die beigefügten Unterlagen entsprechen dem bei Drucklegung gültigen Stand. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 5 KEB Automation KG Gültigkeit | 2 2 Gültigkeit Die aufgeführten Fehlerlisten sind gültig für folgende Config-Ids: Gruppe Config-Id F6-K V x.x.x.x 9243, 9245, 9247, 9255, 9261, 9267, 9275, 9284, 9293, 9302, 9317, 9851, 9939, 9986 ti_dr_sn-error-f6-compact_de...
- Seite 6 Motorleitung zu lang. Beschleunigungszeit zu kurz, Zeit verlängern. Motorleitung vom Umrichter abklemmen, - liegt der Fehler mit abgeklemmten Motor immer noch an, ist das Gerät defekt und muss zum KEB Service ein- geschickt werden. - die Leistungshalbleiter nach Anleitung durchmessen. Fehler! Überstrom Überstrompegel auf der...
- Seite 7 KEB Automation KG Fehlerliste ru01 | 3 Wert Fehlermeldung Beschreibung Ursache/Abhilfe Fehler! Modulüberlast Langfristige, mittlere Kontrolle auf mechanische Schwergängigkeit des Antrie- (I2t) Stromauslastung liegt bes. über 100%. Beschleunigungszeit zu kurz. Zeit verlängern. Bremse nicht gelüftet? Auslegung Motor:Umrichter passt nicht Reset Fehler! Modul Überlastzähler (ru29) hat...
- Seite 8 3 | Fehlerliste ru01 KEB Automation KG Wert Fehlermeldung Beschreibung Ursache/Abhilfe Falls kein Sensor angeschlossen ist, müssen die Klem- men bei aktivierter Funktion gebrückt sein. Anschluss am Motor kontrollieren. Möglicher Kabelbruch Einstellung ob der korrekte Temperatursensor (dr33) ein- gestellt ist.
- Seite 9 KEB Automation KG Fehlerliste ru01 | 3 Wert Fehlermeldung Beschreibung Ursache/Abhilfe Isolation des angeschlossenen Motors überprüfen (Hoch- setzsteller). Auslösepegel überprüfen/ einstellen. Warnung! Unterspan- Spannung im Zwischen- Liegen alle Netzphasen an den Klemmen L1 / L2 (N) / L3 nung kreis (de32) zu gering.
- Seite 10 3 | Fehlerliste ru01 KEB Automation KG Wert Fehlermeldung Beschreibung Ursache/Abhilfe Reset Warnung! Übertemperatur im In- Warnung kann jetzt zurückgesetzt werden. Übertemperatur In- nenraum des Umrichters nenraum ist wieder unter den zu- lässigen Pegel abgeklun- gen. Warnung! Motor- Zähler der elektroni- Stern-/ Dreieckverdrahtung des Motors überprüfen.
- Seite 11 (Beschleunigen / Bremsen) zu groß. Fehler! Drehrich- tungserkennung Strom Fehler! Drehrich- tungserkennung Ge- Fehler! Sicherheits- Das Safetymodul hat KEB Service oder Maschinenbauer kontaktieren. modul einen Fehler gemeldet. Fehler! Softwareend- Softwareendschalter hat Programmierung des Softwareendschalters überprüfen. schalter Links ausgelöst. Fehler! Softwareend- Softwareendschalter hat Programmierung des Softwareendschalters überprüfen.
- Seite 12 3 | Fehlerliste ru01 KEB Automation KG Wert Fehlermeldung Beschreibung Ursache/Abhilfe Fehler! Max Rampen- Maximale Beschleuni- Überprüfung der Sollwertvorgabe und der Rampenein- zeit gungs-/Verzögerungs- stellungen. vorgabe überschritten (Überwachung beson- ders für zyklische syn- chrone Betriebsarten notwendig). Fehler! Überstrom Überstrom auf dem Den Bremsenausgang auf Kurzschluss überprüfen.
- Seite 13 KEB Automation KG Fehlerliste ru01 | 3 Wert Fehlermeldung Beschreibung Ursache/Abhilfe Fehler! Geber B Hardwaredefekt oder Geber A –X3A / Geber B –X3B (F6/S6). Fehleinstellung der Ge- berparameter (Typ, Strichzahl, usw.). Initialisierung Geber Initialisierung Geber A Geberverkabelung überprüfen. läuft. Einstellung von ec16 kontrollieren.
- Seite 14 3 | Fehlerliste ru01 KEB Automation KG Wert Fehlermeldung Beschreibung Ursache/Abhilfe Fehler! Überstrom Überstrom auf den 24V Zulässige Belastung am Ausgang überprüfen. Ausgängen der Steuer- F6 / S6 Geräte. klemmleiste. Fehler! Überfrequenz Die maximale Ausgangs- Sollwert verringern (zugehörige Frequenz muss Sicher- frequenz de120 wurde heitsabstand zu de120 haben).
- Seite 15 Gerät defekt. KEB Service kontaktieren. Fehler! DC Konden- DC Kapazitäten sind KEB Service kontaktieren. sator beschädigt durch zu lange / hohe Gerät muss zur Überprüfung / Reparatur zu KEB. Spannung im Zwischen- kreis geschädigt worden. Fehler! Laufzeit Programmlaufzeit über- Aktivierung von zu vielen Funktionen.
- Seite 16 3 | Fehlerliste ru01 KEB Automation KG Wert Fehlermeldung Beschreibung Ursache/Abhilfe Reset Fehler! Über- Überhitzung (3) im Leis- Fehler kann nun zurückgesetzt. hitzung 3 Leistungs- tungsteil wieder abge- teil klungen. Fehler! Interne Über- Übertemperatur im In- Lüfter überprüfen. hitzung 2 nenraum.
- Seite 17 KEB Automation KG Fehlerliste ec01 | 4 4 Fehlerliste ec01 Wert Meldung Ursache Abhilfe kein Fehler schnelle Kommunika- Schnelle, interne Kom- EMV-Probleme oder Gerät defekt. tion - Überlauffehler munikation zur Geber- auswertung. schnelle Kommunika- Schnelle, interne Kom- EMV-Probleme oder Gerät defekt.
- Seite 18 4 | Fehlerliste ec01 KEB Automation KG Wert Meldung Ursache Abhilfe SACB Kommunikati- Langsame, interne Kom- EMV-Probleme oder Gerät defekt on - Paritätsfehler munikation zur Geber- auswertung. SACB Kommunikati- Langsame, interne Kom- EMV-Probleme oder Gerät defekt on - BCC Fehler munikation zur Geber- auswertung.
- Seite 19 KEB Automation KG Fehlerliste ec01 | 4 Wert Meldung Ursache Abhilfe EnDat - Kommunikati- EnDat-Kommunikation Hardwaredefekt, Schirm an Motor-, Geberleitung über- on nicht beendet während des Betriebs prüfen oder EMV-Störungen. fehlerhaft geworden. Lagedifferenz zu groß Lagedifferenz zwischen Die Strichzahl in ec29 ist falsch. Ein oder mehrere Si- inkrementeller und abso- gnalpaare sind verdreht oder vertauscht angeschlossen.
- Seite 20 Schaltpegel am Ge- prüfen oder EMV-Störungen. bereingang ungültig oder Geber reagiert nicht. BISS - Protokoll nicht Kommunikation nicht Gebertyp mit KEB Spezifikationen verwenden. unterstützt möglich. Protokoll wird nicht unterstützt. Unbe- kannter BISS-B-Geber angeschlossen. BISS - Geber Kom- Geber ist angeschlos- Wenn ec17 = 0: "no encoder detected"...
- Seite 21 Hardwaredefekt, Schirm an Motor-, Geberleitung über- dogfehler ber. prüfen oder EMV-Störungen. Resolver - Signalfeh- Ein oder beide Signale Geber entspricht nicht den KEB-Spezifikationen. Hardwa- fehlerhaft. redefekt, Schirm an Motor-, Geberleitung überprüfen oder EMV-Störungen. Hiperface - Geber In- Bei der Initialisierung Versorgungsspannung ec14 auf 8V anpassen.
- Seite 22 4 | Fehlerliste ec01 KEB Automation KG Wert Meldung Ursache Abhilfe Hiperface - Geber Kommunikation zum Ge- Hardwaredefekt, Schirm an Motor-, Geberleitung über- Kommunikation Über- ber. prüfen oder EMV-Störungen. lauffehler Hiperface - Geber Kommunikation zum Ge- Hardwaredefekt, Schirm an Motor-, Geberleitung über- Kommunikation Pari- ber.
- Seite 23 KEB Automation KG Fehlerliste ec01 | 4 Wert Meldung Ursache Abhilfe SSI - Fehlerbit vom Das Fehlerbit vom Geber Spannungsversorgung zum Geber fehlerhaft. Singleturn- Geber gesendet ist gesetzt. Nur wenn die oder Multiturnauflösung in ec40 oder ec41 sind falsch. Prüfung des Bits in ec42 Tritt der Fehler nicht direkt nach dem Einschalten auf, aktiviert ist.
- Seite 24 5 | Fehlerliste ec02 KEB Automation KG 5 Fehlerliste ec02 Wert Meldung Ursache Abhilfe keine Warnung schnelle Kommunika- Schnelle, interne Kom- EMV-Probleme oder Gerät defekt. tion munikation zur Geber- auswertung. NUR H6 SACB Kommunikati- Langsame, interne Kom- EMV-Probleme oder Gerät defekt.
- Seite 25 KEB Automation KG Fehlerliste ec02 | 5 Wert Meldung Ursache Abhilfe TTL - Spur B/Sin Feh- TTL - Spur B defekt oder Hardwaredefekt, Schirm an Motor-, Geberleitung über- fehlt prüfen oder EMV-Störungen. Sin/Cos - Lagediffe- Lageabweichung zur Die Strichzahl in ec29 ist falsch. Ein oder mehrere Si-...
- Seite 26 5 | Fehlerliste ec02 KEB Automation KG Wert Meldung Ursache Abhilfe Synchrone Kommuni- kation zum Geber ist länger als Regelraster ti_dr_sn-error-f6-compact_de...
- Seite 27 Automation mit Drive www.keb.de KEB Automation KG • Südstraße 38 • D-32683 Barntrup • Tel: +49 5263 401-0 • E-Mail: info@keb.de...
