Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen >
Pumpenkennliniendaten.
• Stellen Sie Folgendes ein:
- Nenn-Förderstrom QNenn
- Nenn-Förderhöhe HNenn
- Max. Förderhöhe Hmax
- Max. Förderstrom Qmax
- Leistung, Q0, Drehzahl 100 %
- Leistung, Q0, Drehzahl 50 %
- Nennleistung PNenn.
Weitere Informationen
8.6.40 Max.-Betrieb (4.3.14.2)
8.6.43 Pumpenkennliniendaten (4.3.19)
8.6.44 So lesen Sie Daten in Pumpenkennlinien

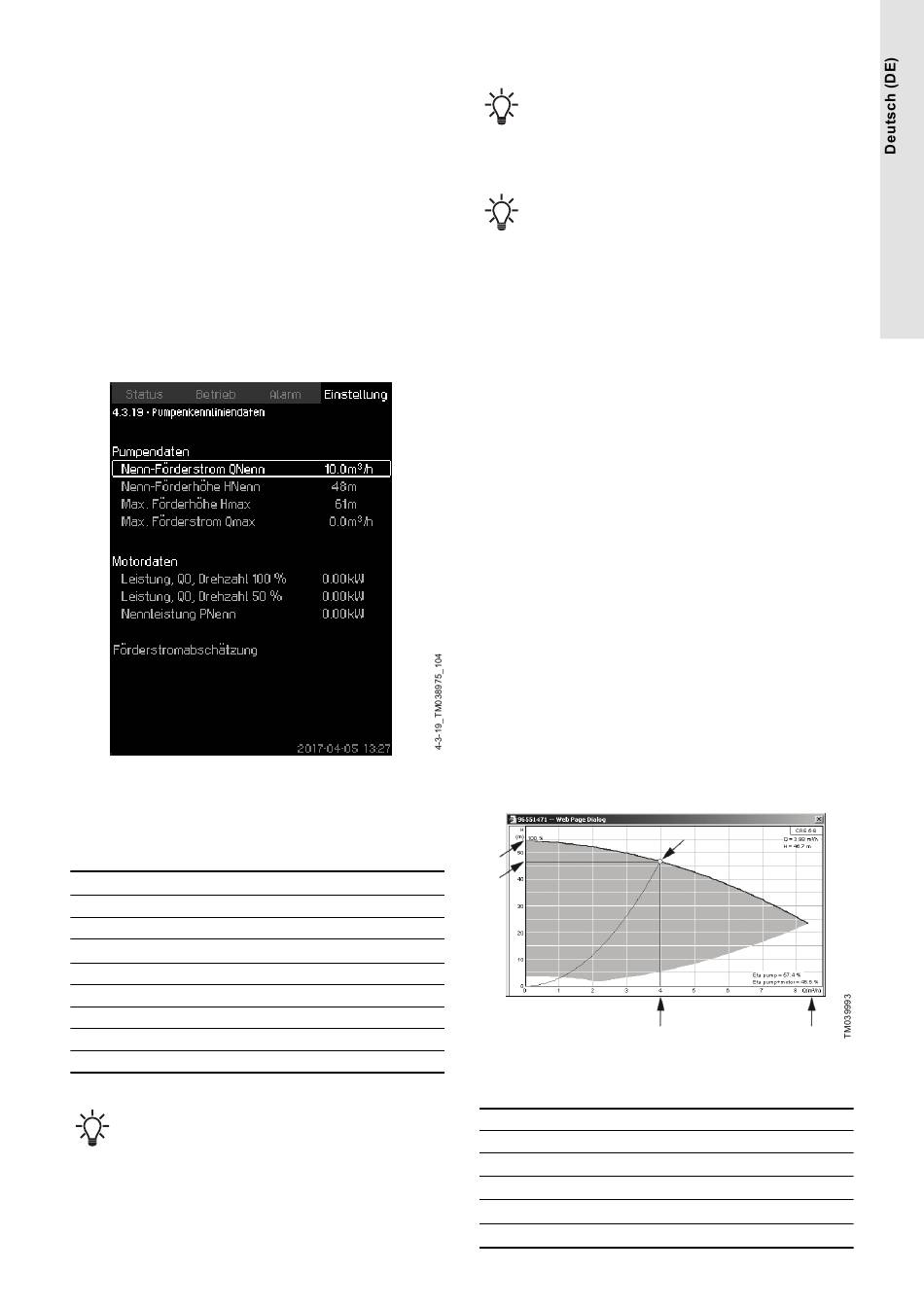

8.6.43 Pumpenkennliniendaten (4.3.19)
Pumpenkennliniendaten
Bedeutung
Die CU 352 besitzt eine Reihe von Funktionen, die die
Kennliniendaten der Pumpe nutzen:
• Nenn-Förderstrom QNenn
• Nenn-Förderhöhe HNenn
• Max. Förderhöhe Hmax
• Max. Förderstrom Qmax
• Leistung, Q0, Drehzahl 100 %
• Leistung, Q0, Drehzahl 50 %
• Nennleistung PNenn
• VFD minimale Drehzahl
• VFD maximale Drehzahl
Grundfos kann Hydraulikdaten für CR-, CRI-, CRE- und
CRIE-Pumpen in Form einer GSC-Datei liefern, die direkt
auf die CU 352 heruntergeladen werden kann.
Bei allen anderen Pumpentypen müssen die
hydraulischen Daten manuell eingegeben werden.
Die erforderlichen Daten können den Pumpenkennlinien
entnommen werden. Diese finden Sie im Grundfos Product
Center auf der Grundfos-Website www.grundfos.com. Siehe die
nachfolgenden Beispiele.
Wenn das Grundfos Product Center nicht verfügbar ist, versuchen
Sie, bei einer der Pumpen die folgenden drei Betriebspunkte zu
erreichen:
• Leistung, Q0, Drehzahl 100 %
• Leistung, Q0, Drehzahl 50 %
• Nennleistung PNenn.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen >
Pumpenkennliniendaten.
• Stellen Sie Folgendes ein:
- Nenn-Förderstrom QNenn
- Nenn-Förderhöhe HNenn
- Max. Förderhöhe Hmax
- Max. Förderstrom Qmax
- Leistung, Q0, Drehzahl 100 %
- Leistung, Q0, Drehzahl 50 %
- FD minimale Drehzahl
- VFD maximale Drehzahl.
Weitere Informationen
8.6.44 So lesen Sie Daten in Pumpenkennlinien

8.6.44 So lesen Sie Daten in Pumpenkennlinien

Lesen Sie für jede Pumpe die Leistungswerte auf den
Bildschirmseiten 1,3 bis 1,8 ab. Siehe Abschnitt „Pumpe 1–6,
Pilotpumpe" (1.3 - 1.10).
5
2
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
[%]
[%]
Ablesen von QBem, HBem, Hmax und Qmax (Grundfos Product
Center)
Pos.
1
2
3
4
5
Geben Sie die elektrischen Daten „Leistung, Q0,
Drehzahl 100 %" und „Leistung, Q0, Drehzahl 50 %" bei
allen Pumpentypen (einschließlich CR, CRI, CRE und
CRIE) manuell ein.
Für die E-Pumpen von Grundfos muss auch die
Aufnahmeleistung (P1) eingegeben werden.
Der Drehzahlbereich des Frequenzumrichters ist der
Bereich, in dem der Frequenzumrichter betrieben wird.
Wenn die minimale und maximale Drehzahl am
Frequenzumrichter begrenzt sind, müssen die Werte für
den Betriebsbereich in diese Felder eingegeben werden.
Gilt nur bei EF-Anlagen. Gilt nicht bei E- und EC-Anlagen.
1
3
Beschreibung
Bemessungsbetriebspunkt
H
Nenn
Q
Nenn
Q
max
H
max
4
