8.6.66 Basınç düşürme (4.4.8)
Basınç düşürme
Açıklama
Bu işlevin amacı, basıncın belirlenen değeri aştığı durumlarda bir
solenoid vanası açarak borulardaki fazla basıncı azaltmaktır. Basınç
belirli bir süre içinde azalmazsa solenoid vana kapanır ve bir uyarı
verilir.
1. Solenoid vana açılır.
2. Solenoid vana kapanır.
3. Solenoid vana açılır.
4. Uyarı etkinleştirilir.
5. Solenoid vana kapanır ve uyarı sıfırlanır.
Y
1 2
A
B
Basınç düşürme
Konum Açıklama
A Vana açma basıncı
B Vana açma basıncı eksi bant
C Uyarı gecikmesi
D Bant
Ayar aralığı
• Dijital çıkışın ayarlanması.
• İzlenecek basıncın ayarlanması.
• Vana açma basıncının ayarlanması.
• Vana açma basıncı için bandın ayarlanması.
• Uyarı veya alarmın ayarlanması.

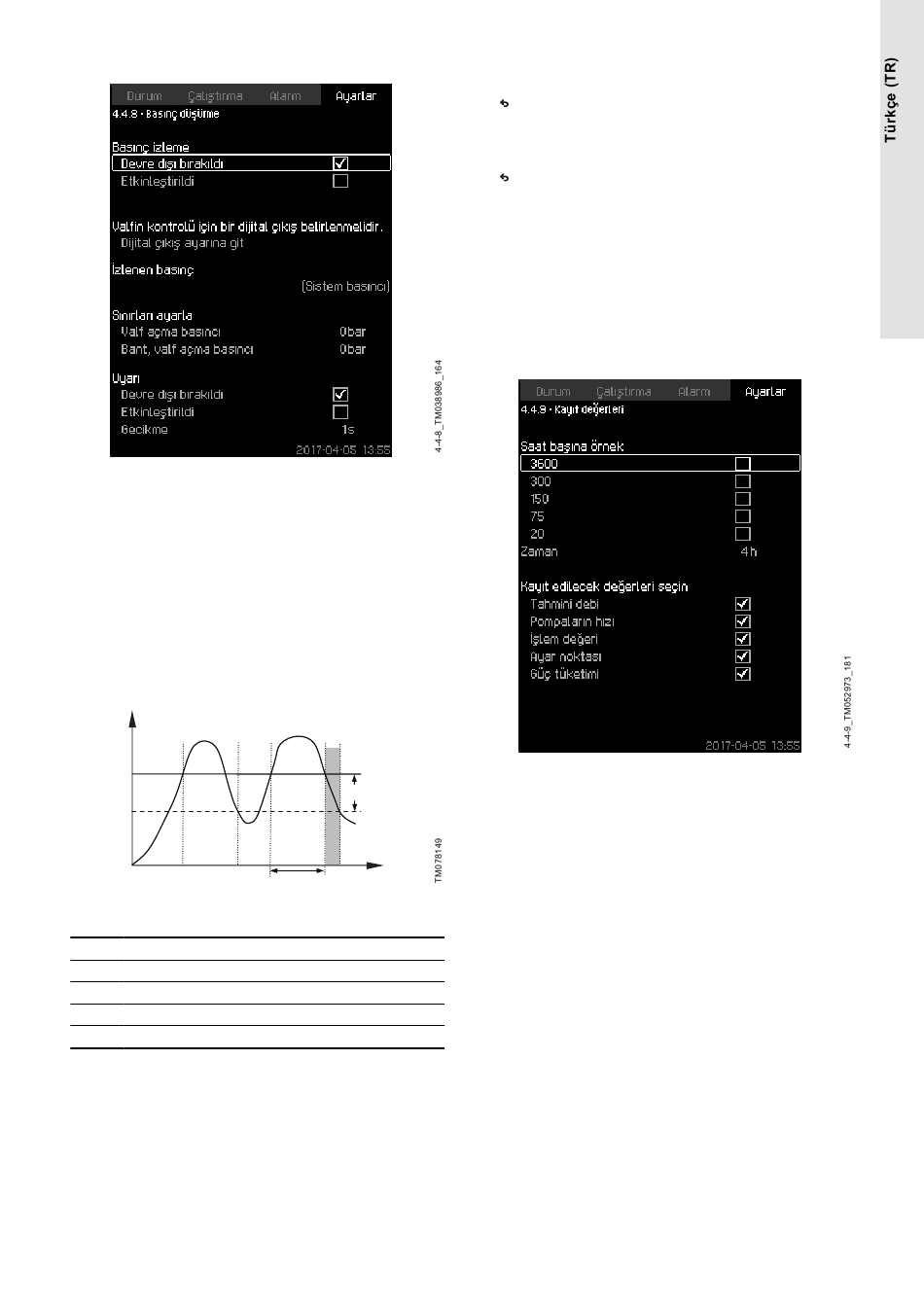

Kontrol paneliyle ayar
• Ayarlar > İzleme işlevleri > Basınç düşürme > Dijital çıkış
ayarına git.
4 5
3
D
X
C
1. Dijital çıkış seçin.
2. Seçim yapın: Basınç giderme valfi.
3. düğmesine 2 kez basın.
4. Seçim yapın: İzlenen basınç
• Seçim yapın: Basma basıncı, Sistem basıncı veya Harici
basınç.
5. düğmesine basın.
6. Seçin ve ayarlayın:
• Valf açma basıncı
• Bant, valf açma basıncı.
7. Seçim yapın: Uyarı > Devre dışı bırakıldı veya Etkinleştirildi.
8. Ayarlayın: Gecikme. (Sadece uyarı etkinleştirilmişse ayarlanır).
9. Seçim yapın: Etkinleştirildi.
Fabrika ayarları
Bu işlev devre dışı bırakılmıştır.
8.6.67 Kayıt değerleri (4.4.9)
Kayıt değerleri
Açıklama
Kaydedilecek değerleri ve bir saatteki örnek sayısını seçin.
Ortaya çıkan zaman aralığı gösterilir. Bu zaman aralığı bittiğinde,
kaydedilmiş eski değerler silinir ve yeni değerler üzerine yazılır.
Kayıt değerleri
• Tahmini debi (debi ölçer takılı değilse)
• Pompaların hızı
• İşlem değeri
• Ayar noktası
• Güç tüketimi (MPC-E sistemleri)
• Giriş basıncı (giriş basınç sensörü takılıysa).
Ayar aralığı
Saat başına örnek: 1-3600.
Kontrol paneliyle ayar
• Ayarlar > İzleme işlevleri > Kayıt değerleri.
1. Ayarlayın: Saat başına örnek.
2. Kaydedilecek değerleri seçin.
399
