Faustregel: Drehzahlabsenkung = 2 × Deltadruck für den
Gradienten.
Beispiel 1: Erhöhen des Abschaltgrenzwerts Qmin (hoher
Förderstromgrenzwert)
Erhöhen Sie den Wert von Druckbereich für den Gradienten.
Verringern Sie den Wert von Zeitabschn. Grad. (Pumpe
abgesch.).
Verringern Sie den Wert von Zeitabschnitt für den Gradienten
(Pumpe läuft).
Erhöhen Sie den Wert von Drehzahlabsenkung.
Beispiel für die Erhöhung des Abschaltgrenzwerts
Parameter
Druckbereich für den Gradienten
Zeitabschn. Grad. (Pumpe abgesch.)
Zeitabschnitt für den Gradienten (Pumpe läuft) 2,0 Sekunden
Drehzahlabsenkung
Beispiel 2: Herabsetzen des Abschaltgrenzwerts Qmin
(niedriger Förderstromgrenzwert)
Verringern Sie den Wert von Druckbereich für den
Gradienten.
Erhöhen Sie den Wert von Zeitabschn. Grad. (Pumpe
abgesch.).
Erhöhen Sie den Wert von Zeitabschnitt für den Gradienten
(Pumpe läuft).
Verringern Sie den Wert von Drehzahlabsenkung.
Beispiel für ein Herabsetzen des Förderstromgrenzwerts
Parameter
Druckbereich für den Gradienten
Zeitabschn. Grad. (Pumpe abgesch.)
Zeitabschnitt für den Gradienten (Pumpe
läuft)
Drehzahlabsenkung
Der Abschaltgrenzwert ist abhängig von der Größe des
Behälters.

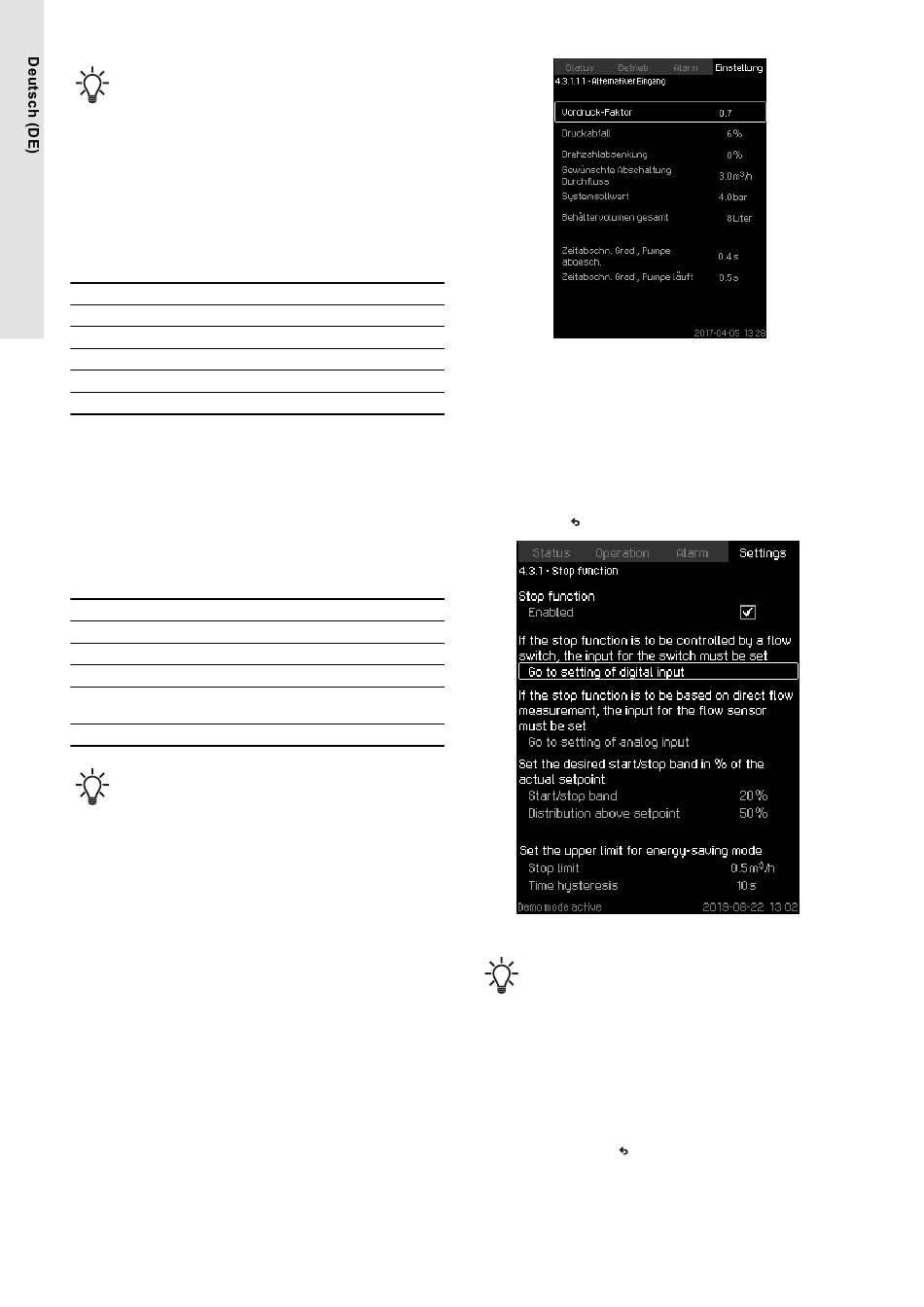

Alternativer Eingang
Wenn Sie Alternativer Eingang auswählen, berechnet die
Steuerung die Stopp-Parameter auf Basis der folgenden Eingänge:
Sollwert der Anlage
Gesamtvolumen des Behälters
Vordruck
gewünschter Förderstrom für das Abschalten.
128
Wert
6 %
Alternativer Eingang
1,5 Sekunden
Anlage mit Strömungsschalter
10 %
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Wählen Sie Folgendes aus: Digitaleingang parametrieren. Es
erscheint der Bildschirm Digitaleingänge (4.3.7).
2. Wählen Sie den Digitaleingang aus, an den der
Strömungsschalter angeschlossen ist.
3. Wählen Sie Folgendes aus: Strömungsschalter.
4. Drücken Sie .
Wert
3 %
15,0 Sekunden
25,0 Sekunden
6 %
Anlage mit Strömungsschalter
Anlage mit Durchflussmesser
Nehmen Sie die folgenden zusätzlichen Einstellungen vor:
1. Wählen Sie Folgendes aus: Analogeingang parametrieren. Es
erscheint der Bildschirm Analogeingänge (4.3.8).
2. Wählen Sie den Analogeingang aus, an den der
Durchflussmesser angeschlossen ist.
3. Wählen Sie Folgendes aus: Volumenstrom.
4. Drücken Sie zweimal
Ein offener Kontakt weist auf einen geringen Förderstrom
hin.
.
