Діапазон швидкості ЧРП - це діапазон, у якому працює
ЧРП, бо якщо мінімальна й максимальна швидкості є
обмеженими на ЧРП, слід увести значення робочого
діапазону в ці поля.
Використовується лише для систем EF. Не
використовується для систем E та EC.
Ознайомтеся з даними, використовуючи криві характеристик
насоса, які можна знайти в Grundfos Product Center на веб-сайті
www.grundfos.com. Див. приклади нижче.
Якщо Grundfos Product Center недоступний, спробуйте
налаштувати насос відповідно до трьох робочих точок:
• Power, Q0, 100 % speed
• Power, Q0, 50 % speed
• Rated power Pnom.
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Pump curve data.
• Виберіть і встановіть:
- Rated flow rate Qnom
- Rated head Hnom
- Max. head Hmax
- Max. flow rate Qmax
- Power, Q0, 100 % speed
- Power, Q0, 50 % speed
- Мінімальна швидкість РП
- Максимальна швидкість ЧРП.
Супутня інформація
8.6.44 Порядок зчитування даних кривих насоса
8.6.44 Порядок зчитування даних кривих насоса
Зчитайте значення потужності на екранах від 1.3 до 1.8,
залежно від насоса. Див. розділ «Насос 1−6, Пілотний насос»
(1.3 - 1.10).
5
2

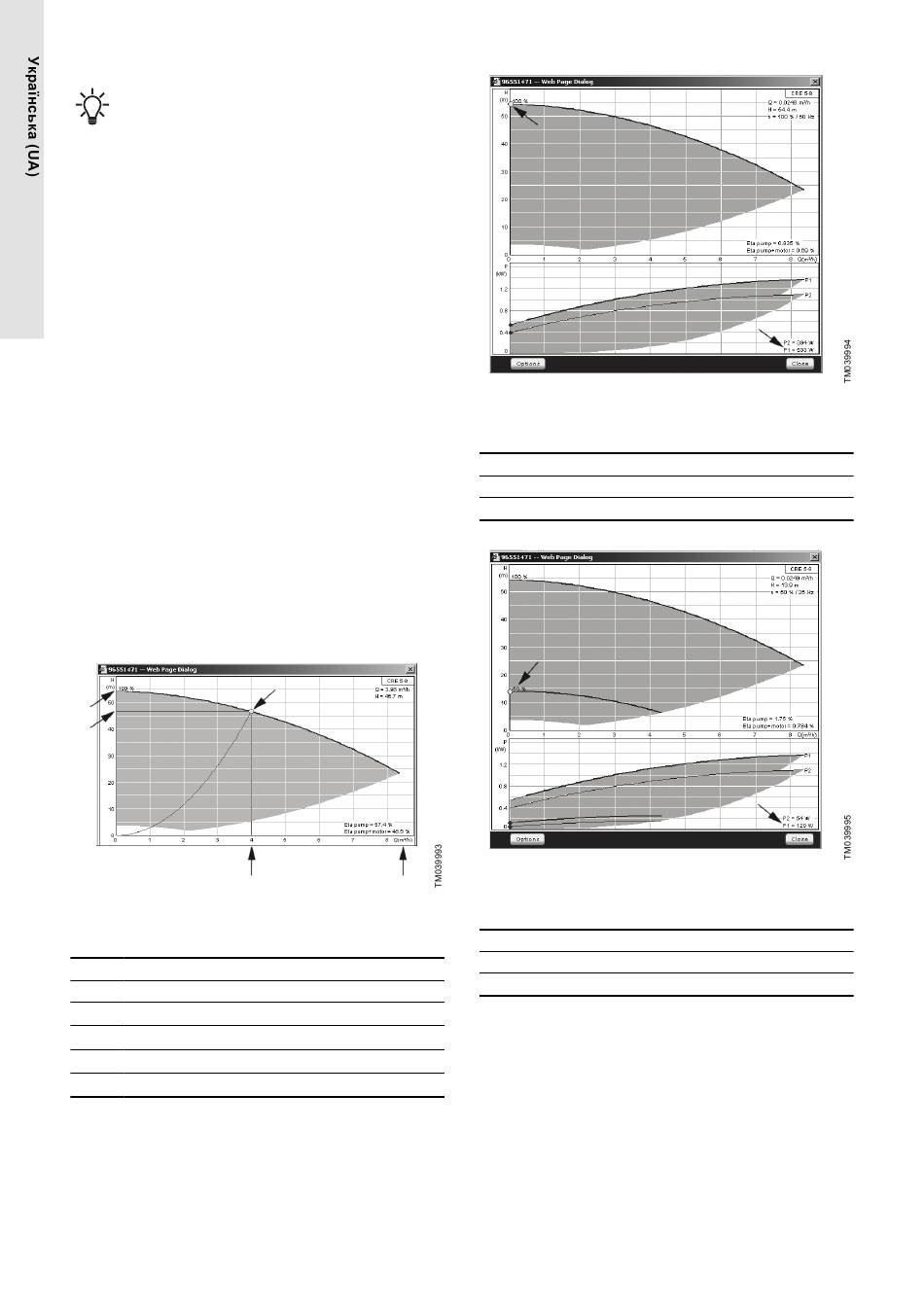

Показання Qном., Hном., Hмакс. та Qмакс. (Grundfos Product
Center)
Поз. Опис
1 Номінальна робоча точка
H
2
ном.
Q
3
ном.
Q
4
макс.
H
5
макс.
468
1
3 4
2
Показання потужності, Q0, швидкість 100% (Grundfos
Product Center)
Поз. Опис
1 Потужність, Q0, швидкість 100 %
2 Робоча точка, Q0, швидкість 100 %
2
Показання потужності, Q0, швидкість 50 % (Grundfos
Product Center)
Поз. Опис
1 Потужність, Q0, швидкість 50 %
2 Робоча точка, Q0, швидкість 50 %
