Grundfos Control MPC Montage- Und Betriebsanleitung Seite 256

Option
Protection contre la
marche à sec - cap-
teur de pression d'as-
piration
Protection contre la
marche à sec - entrée
numérique

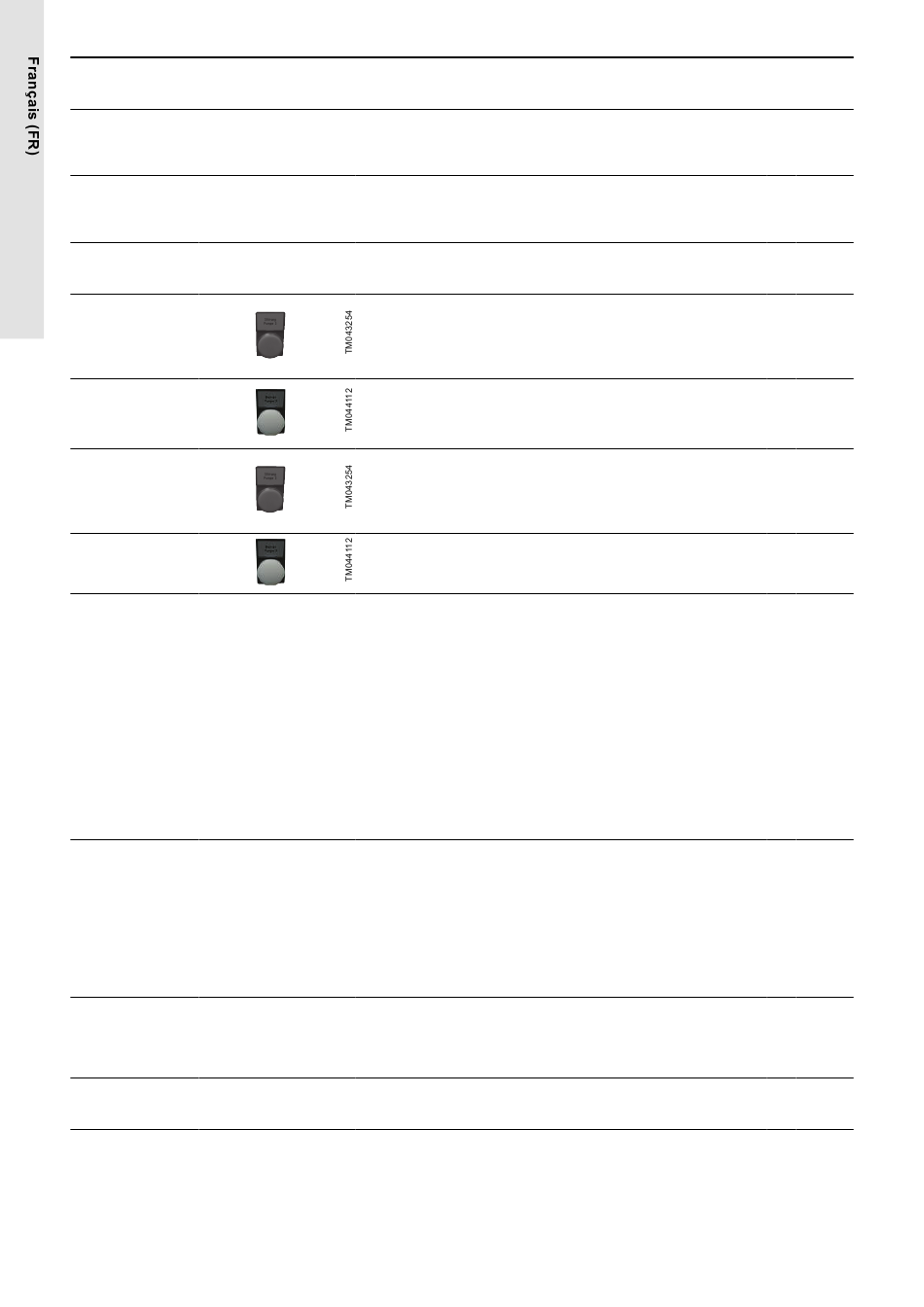

Voyant d'indication de
défaut, pompe
Voyant de fonctionne-
ment, pompe
Voyant d'indication de
défaut, installation
Voyant de fonctionne-
ment, système
Ampèremètre
Voltmètre
Commande de la
pompe pilote
Interrupteur principal
avec verrouillage por-
te
256
Options du panneau de commande
Description
Le capteur de pression d'aspiration est vi-
sible sur le schéma de câblage.
-
Le pressostat d'entrée n'est pas inclus.
L'entrée numérique est visible sur le
-
schéma de câblage.
Le voyant d'indication de défaut est allu-
mé lorsqu'un défaut apparaît dans la
pompe.
Commander un voyant de défaut pour
chaque pompe.
Le voyant est allumé lorsque les pompes
concernées sont en service.
Commander un voyant pour chaque pom-
pe.
Le voyant d'indication de défaut est allu-
mé lorsqu'un défaut apparaît dans l'instal-
lation.
Un défaut de phase n'entraine pas d'indi-
cation de défaut.
Le voyant est allumé lorsque l'installation
est en service.
Un ampèremètre indique le courant d'une
phase par pompe.
Commander un ampèremètre pour cha-
que pompe.
Intensité :
• 6 A
• 16 A
-
• 25 A
• 40 A
• 100 A
• 160 A
• 250 A
• 400 A.
Un voltmètre indique la tension secteur
entre les phases du réseau et le Neutre,
N.
Commander 1 voltmètre pour chaque
pompe.
-
Description :
• Voltmètre, 500 V (deux phases)
• Voltmètre, 500 V, avec commutateur
(toutes les phases)
Avec cette option, le Control MPC est
préparé pour la connexion, ce qui signifie
- qu'il inclut les fusibles et le démarrage
moteur. La pompe pilote est visible sur le
schéma de câblage.
La porte du coffret de commande ne peut
- être ouverte que si l'interrupteur principal
est en position « arrêt ».
Inclus dans la ver-
sion standard Con-
trol MPC prédéfinie
Options
Emplace- (désigna-
A
ment tion Control
MPC)
Dans le cof-
fret de com- O9 ●
mande
Dans le cof-
fret de com- O10 ●
mande
Sur la porte
du coffret de O11 -
commande
Sur la porte
du coffret de O12 -
commande
Sur la porte
du coffret de O13 -
commande
Sur la porte
du coffret de O14 -
commande
Sur la porte
du coffret de O15 -
commande
Sur la porte
du coffret de O16 -
commande
Dans le cof-
fret de com- O17 -
mande
Dans le cof-
fret de com- O18 -
mande
B E F
● - -
● - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
