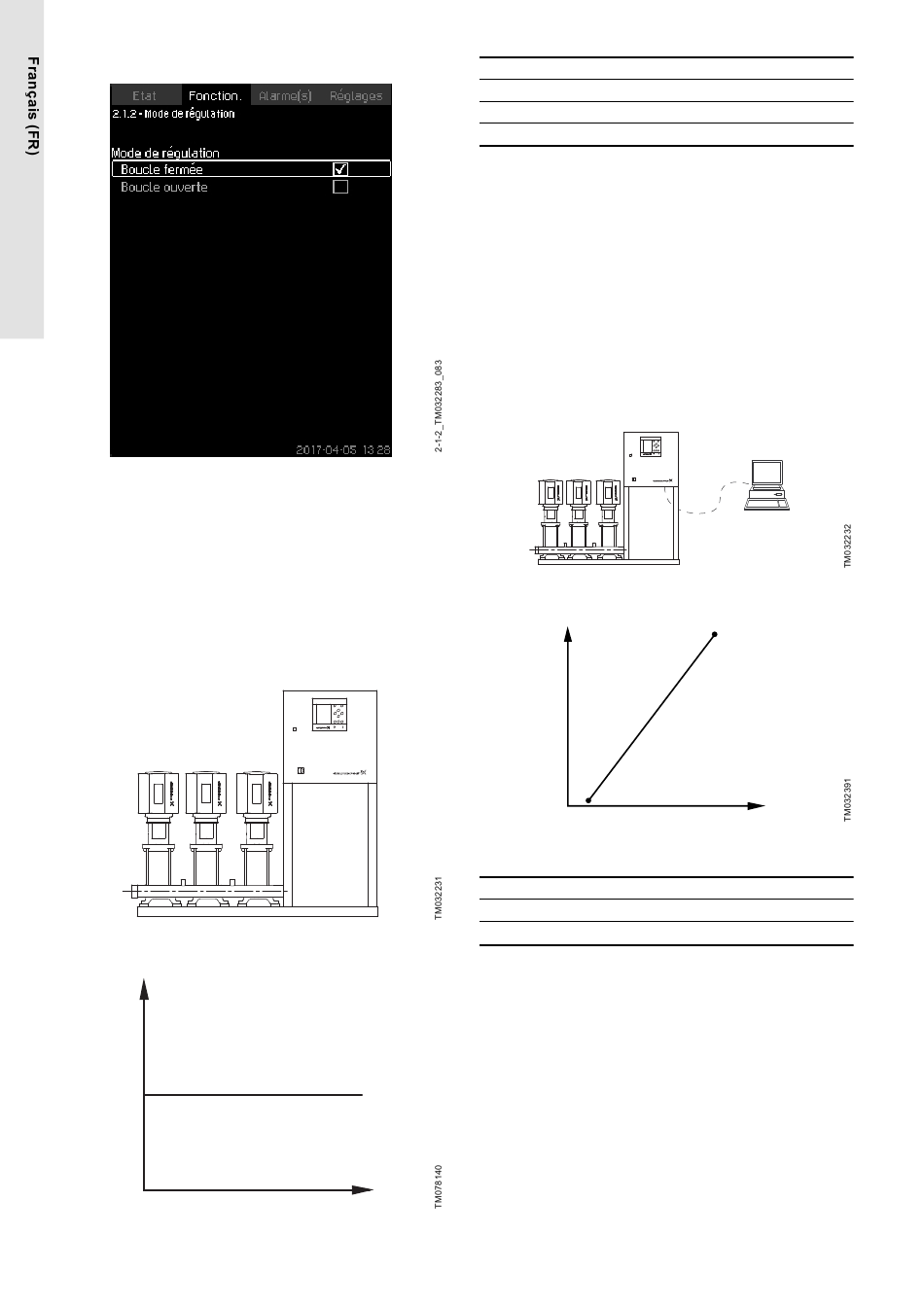

8.4.3 Mode de régulation (2.1.2)
Mode de régulation
Description
Il existe deux modes de régulation, en boucle fermée et en boucle
ouverte.
Boucle fermée
Le mode de régulation habituel est le mode Boucle fermée, dans
lequel le régulateur PI intégré permet au système d'atteindre et
de maintenir le point de consigne sélectionné. La performance
est basée sur le point de consigne réglé pour le mode en boucle
fermée. Voir figures ci-dessous.
Système commandé par un régulateur PI intégré (boucle fermée)
Y
A
Courbe de régulation pour boucle fermée
272
Pos.
X
Y
A
Réglage via le panneau de commande
• Fonction. > Réglages complémentaires > Mode de
régulation > Boucle fermée.
Régler le point de consigne. Voir paragraphes Fonctionnement (2)
et Autres points de consigne (2.1.3).
Boucle ouverte
En mode de régulation en boucle ouverte, les pompes tournent
à vitesse fixe. La vitesse de la pompe est calculée à partir de la
performance définie par l'utilisateur (0-100 %). La performance de
la pompe en pourcentage est proportionnelle au débit.
Le mode de régulation en boucle ouverte est généralement utilisé
lorsque le système est piloté par un coffret de commande externe
qui contrôle la performance via un signal externe. Le coffret de
commande externe pourrait, par exemple, être un système de
gestion des bâtiments raccordé au système MPC. Dans ce cas,
le MPC fait office de dispositif de commande.
Système avec coffret de commande externe (boucle ouverte)
Courbe de régulation pour boucle ouverte
Pos.
X
Y
X
Description
Temps [sec]
P [bar]
Point de consigne
Y
0
5
Description
Entrée [%] à partir d'un coffret de commande externe
3
Débit [m /h]
X
