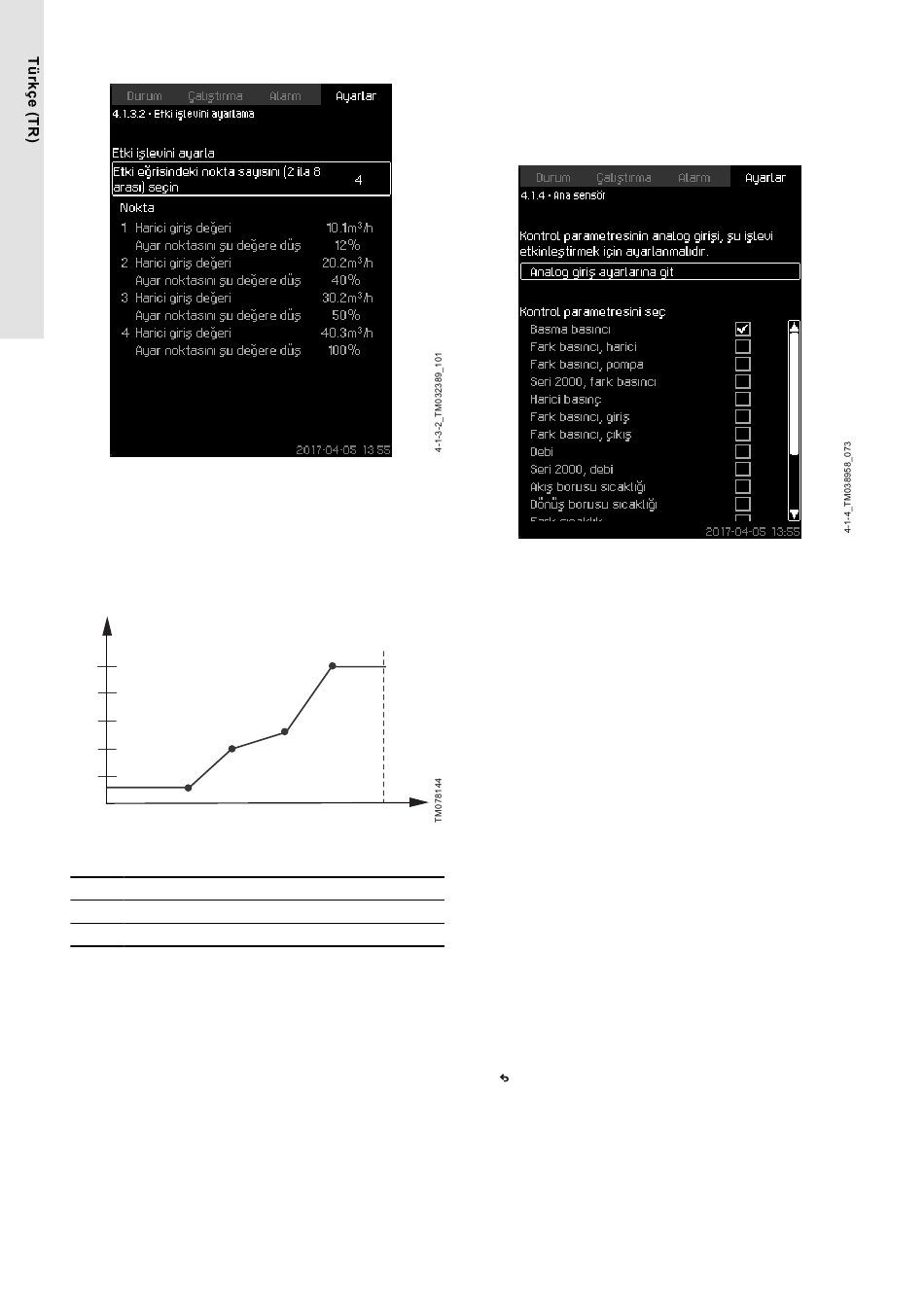

8.6.6 Etki işlevini ayarlama (4.1.3.2)
Etki işlevini ayarlama
Açıklama
Ayar noktasını etkileyecek ölçüm parametresiyle istenilen etki
arasındaki ilişkiyi yüzde cinsinden seçebilirsiniz.
Bu seçim için maksimum sekiz noktalı bir tabloya kontrol paneli
kullanılarak değerler girilir.
Örnek:
Y
100
80
60
2
40
1
20
Ayar noktası etkisi ile debi arasındaki ilişki
Konum Açıklama
3
X
Debi [m /sa.]
Y Ayar noktası etkisi [%]
Kontrol ünitesi noktalar arasında düz çizgiler çizer. İlgili sensörün
minimum değerinden (bu örnekte (0 m
bir çizgi çizilir. Benzer şekilde, son noktadan sensörün maksimum
3
değerine (örnek 50 m /sa.) de çizgi çizilir.
Ayar aralığı
İki ila sekiz arasında nokta seçilebilir. Ayar noktasını etkileyecek
parametrenin değeri ile değerin etkisi arasındaki ilişki her noktada
bulunur.
Kontrol paneliyle ayar
• Ayarlar > Ana kontrolör > Harici ayar noktası etkisi.
1. Etki işlevini belirleyin.
2. Nokta sayısını belirleyin.
3. Ayarlayın: Harici giriş değeri (1. Nokta).
4. Yüzde olarak ayarlayın: Ayar noktasını şu değere düşürür (1.
Nokta).
364
4
3
50 X
3
/sa.) ilk noktaya kadar yatay
5. İstenen tüm parametreler için 2 ile 4 arasındaki adımları tekrar
edin.
Fabrika ayarları
Bu işlev devre dışı bırakılmıştır.
8.6.7 Ana sensör (4.1.4)
Ana sensör
Açıklama
Bu ekranda, sistemin kontrol parametresini seçebilir ve değeri
ölçmek için sensör ayarlarını yapabilirsiniz.
Ayar aralığı
• Basma basıncı
• Fark basıncı, harici
• Fark basıncı, pompa
• Seri 2000, fark basıncı
• Harici basınç
• Fark basıncı, giriş
• Fark basıncı, çıkış
• Debi
• Seri 2000, debi
• Akış borusu sıcaklığı
• Dönüş borusu sıcaklığı
• Fark sıcaklık
• Ortam sıcaklığı
• Dönüş borusu sıcaklığı, harici
• % 0-100 sinyal
• Kullanılmıyor.
Kontrol paneliyle ayar
• Ayarlar > Ana kontrolör > Ana sensör > Analog giriş
ayarlarına git. Analog girişler (4.3.8) ekranı açılır.
1. Ana sensör için analog girişi (AI) seçin ve parametreleri
ayarlayın.
2. düğmesine basın.
3. Ana sensör için kontrol parametresi seçin.
Fabrika ayarları
Ana parametre basma basıncıdır. Sensör, AI1'e (CU 352) bağlanır.
Diğer ana parametreler başlangıç sihirbazında seçilebilir.
İlgili bilgilendirme
8.6.30 Analog girişler (4.3.8)
