Grundfos Control MPC Montage- Und Betriebsanleitung Seite 130

• Stellen Sie Folgendes ein: Zeit Hysterese
• Stellen Sie Folgendes ein: Wechsel zu Hauptpumpe
• Stellen Sie Folgendes ein: Zeit Hysterese.
2. Stellen Sie Folgendes ein: Druckband ein.
Werkseinstellung
Die Funktion ist deaktiviert.

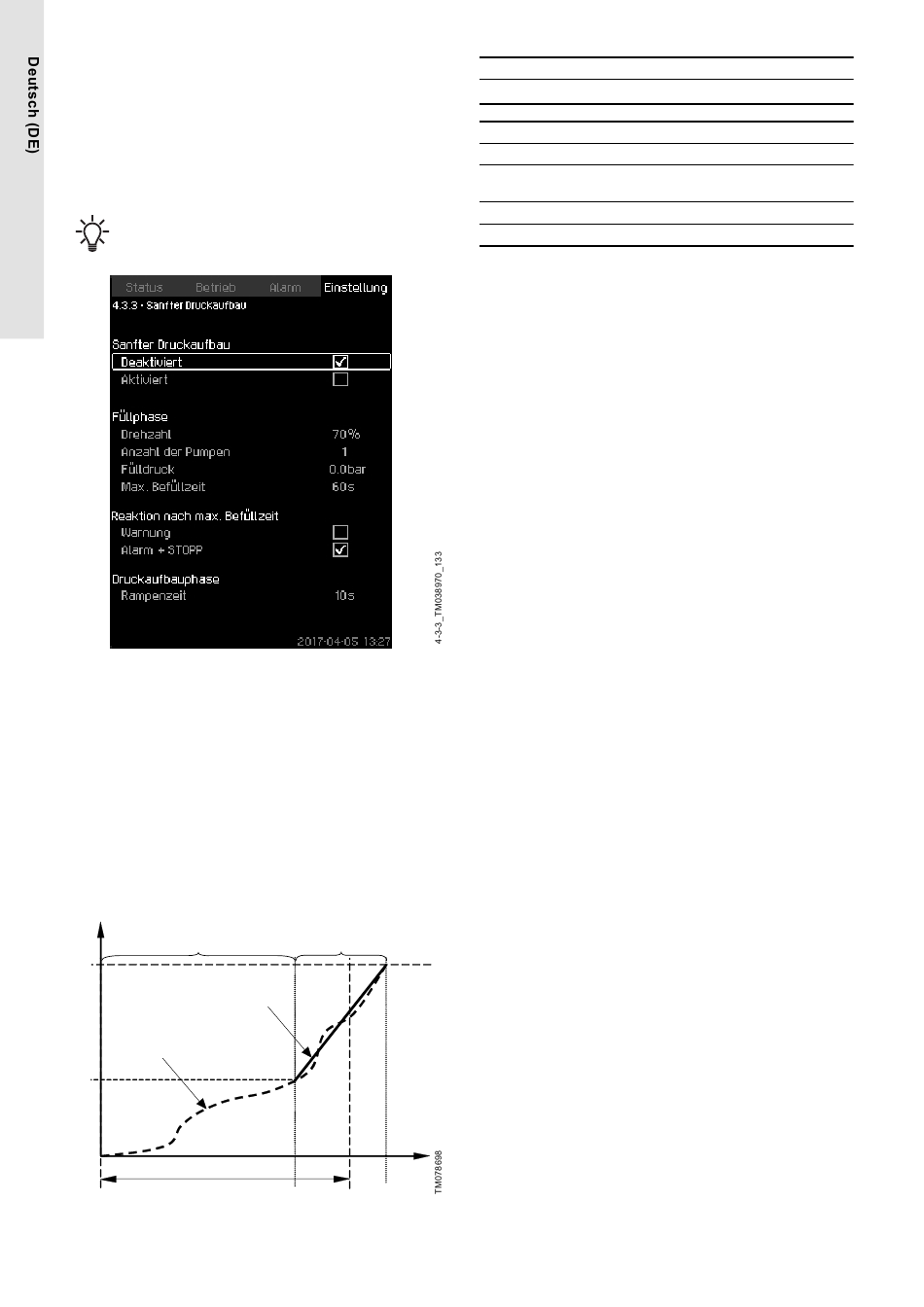

8.6.26 Sanfter Druckaufbau (4.3.3)
Die Funktion für einen sanften Druckaufbau wird
deaktiviert, wenn die Mehrzwecksensorfunktion aktiviert
ist.
Sanfter Druckaufbau
Bedeutung
Diese Funktion wird in der Regel bei Druckerhöhungsanwendungen
verwendet. Sie gewährleistet ein sanftes Anlaufen der Anlage bei z.
B. leeren Rohrleitungen.
Das Anlaufen erfolgt in zwei Phasen:
• Füllphase (1): Die Rohrleitungen werden langsam mit Wasser
gefüllt. Erkennt der Drucksensor der Anlage, dass die
Rohrleitungen gefüllt sind, beginnt Phase 2.
• Druckaufbauphase (2): Der Anlagendruck wird erhöht, bis der
Sollwert (SP) erreicht ist. Der Druckaufbau erfolgt über eine
Rampenzeit. Wird der Sollwert nicht in einer vorgegebenen Zeit
erreicht, wird eine Warn- oder Alarmmeldung ausgegeben. Falls
gewünscht, können die Pumpen auch abgeschaltet werden.
P
1
SP
A
P
f
Max.
T
f
Befüll- und Druckaufbauphase
130
2
B
T
P: Druck T: Zeit [Sekunde]
P : Fülldruc T : Befüllzeit
f f
Pos. Beschreibung
1 Füllphase: Betrieb mit konstanter Kennlinie
Druckaufbauphase: Betrieb mit konstantem
2
Druck
A Aktueller Wert
B Sollwertsteigerung
Einstellmöglichkeiten
• Drehzahl (Pumpendrehzahl)
• Anzahl der Pumpen
• Fülldruck
• Max. Befüllzeit (maximale Füllzeit)
• Warnung oder Alarm + STOPP
• Rampenzeit for Druckaufbauphase.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Sanfter Druckaufbau.
1. Stellen Sie Folgendes ein:
• Drehzahl
• Anzahl der Pumpen
• Fülldruck
• Max. Befüllzeit.
2. Wählen Sie Folgendes aus: Warnung oder Alarm + STOPP.
3. Stellen Sie Folgendes ein: Rampenzeit.
4. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
