• Sorumluluk reddinin okunduğundan emin olun.
• Parolayı belirleyin:
- minimum 8 karakter
- minimum 1 alfabetik olmayan karakter
- minimum 1 büyük harf alfabetik karakter
- minimum 1 küçük harf alfabetik karakter.
• Ethernet'i etkinleştirin.
• IP ayarlarını yapılandırın.
İlgili bilgilendirme
8.7.1 Ethernet

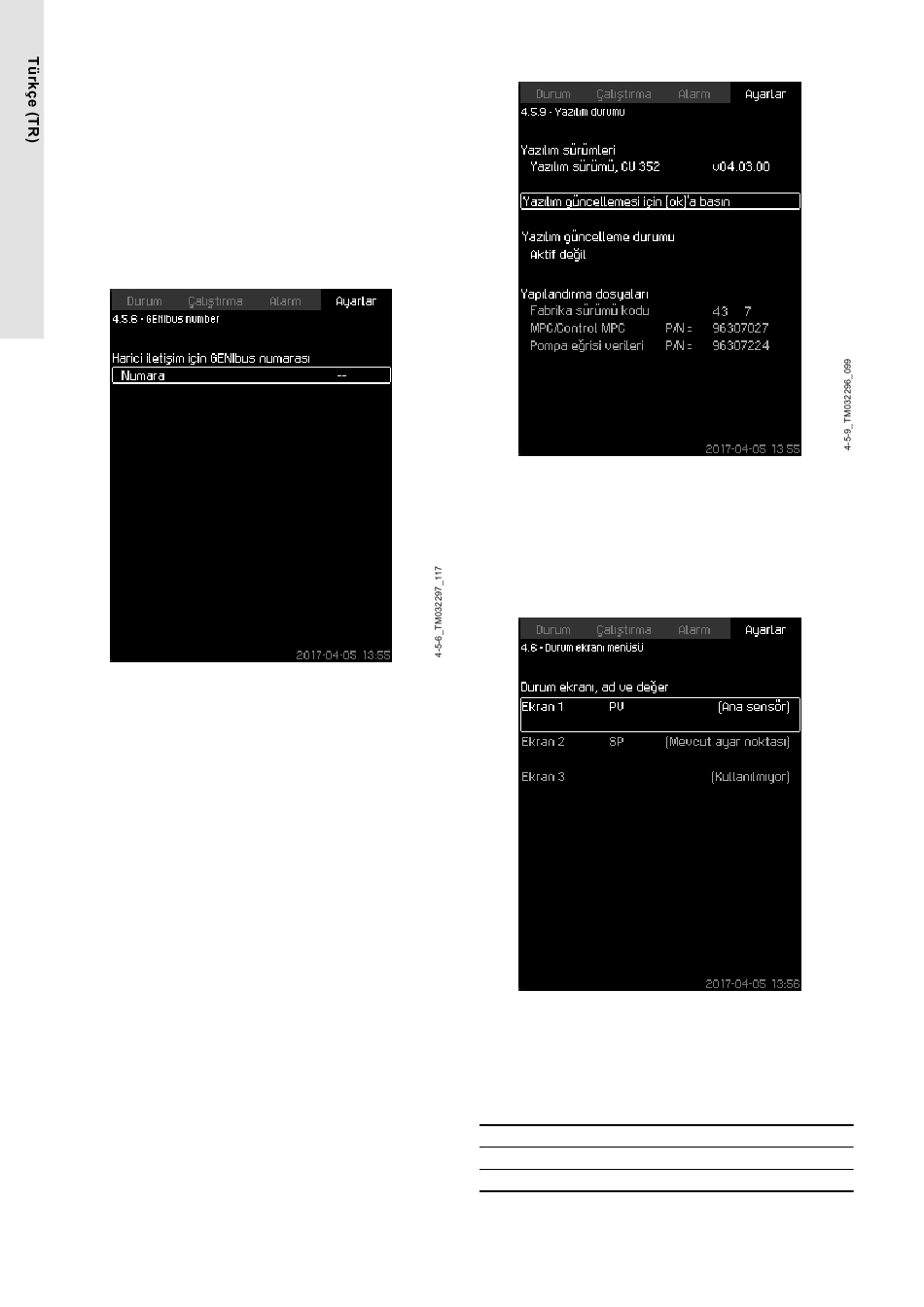

8.6.77 GENIbus number (4.5.6)
GENIbus number
Açıklama
CU 352, RS-485 arayüzü (opsiyonel) vasıtasıyla harici birimlerle
iletişim kurabilir. Daha fazla bilgi için Veri iletişimi bölümüne bakınız.
İletişim, Grundfos veriyolu protokolü GENIbus'e göre gerçekleştirilir
ve bir bina yönetim sistemi veya başka harici kontrol sistemine
bağlantı sağlar.
Ayar noktası ve çalışma modu gibi çalışma parametreleri veri yolu
sinyali ile ayarlanabilir. Ayrıca, gerçek değer ve giriş gücü gibi
önemli parametrelerin durumu ve arıza göstergeleri CU 352'den
takip edilebilir.
Daha fazla bilgi için Grundfos ile irtibata geçin.
Ayar aralığı
1 ile 64 arasında bir sayı ayarlanabilir.
Kontrol paneliyle ayar
• Ayarlar > İşlevler, CU 352 > GENIbus number .
Fabrika ayarları
Numara ayarlanmamıştır.
İlgili bilgilendirme
8.7 Veri iletişimi
406
8.6.78 Yazılım durumu (4.5.9)
Yazılım durumu
Açıklama
Bu ekranda, CU 352'ye yüklenen yazılımın durumu gösterilir.
Ayrıca, üniteye okunan yapılandırma dosyalarının (GSC) versiyon
kodu ve ürün numaraları gösterilir. Yazılım sürümünü de
yükseltebilirsiniz. Daha fazla bilgi için Grundfos ile irtibata geçin.
8.6.79 Durum ekranı menüsü (4.6)
Durum ekranı menüsü
Açıklama
Ana durum menüsünde, en fazla üç adet durum değeri gösterilebilir.
Bu menüde, gösterilecek her durumun değerini tanımlayabilirsiniz
ve değer için kısa bir ad belirleyebilirsiniz.
PV = Proses Değeri
SP = Ayar noktası
Q = Debi
Ayar aralığı
Gösterilen değerin adı.
