Grundfos Control MPC Montage- Und Betriebsanleitung Seite 114

8.6.3 Alternative Sollwerte (4.1.2)
Alternative Sollwerte
Bedeutung
Mithilfe dieser Funktion können bis zu sechs Sollwerte (Sollwert 2
bis 7) als Alternative zum Hauptsollwert (Sollwert 1) ausgewählt
werden. Der Hauptsollwert (Sollwert 1) wird im Menü Betrieb
eingestellt.
Jeder alternative Sollwert kann manuell einem anderen
Digitaleingang (DI) zugewiesen werden. Wird der Kontakt des
Eingangs geschlossen, ist der alternative Sollwert aktiv.
Falls mehrere alternative Sollwerte ausgewählt und gleichzeitig
aktiviert wurden, wählt die CU 352 den Sollwert mit der niedrigsten
Nummer aus.
Einstellmöglichkeiten
Ist die Mehrzwecksensorfunktion aktiviert, hat sie eine
höhere Priorität als der alternative Sollwert (dieser wird
übersteuert).
• Sechs Sollwerte, Nr. 2 bis 7.
Werkseinstellung
Es sind keine alternativen Sollwerte ausgewählt.
114

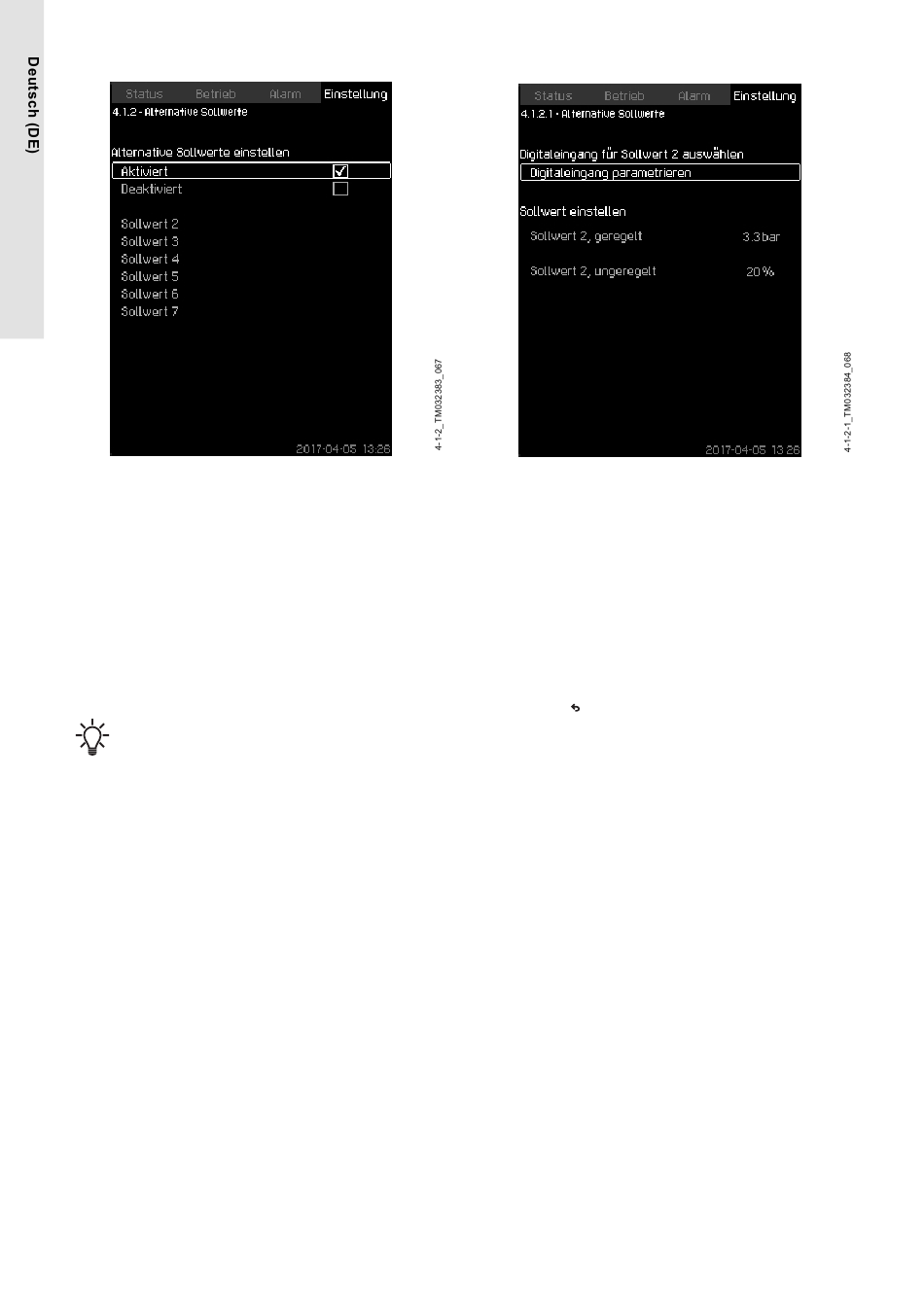

8.6.4 Alternative Sollwerte 2-7 (4.1.2.1 - 4.1.2.7)
Alternative Sollwerte 2–7
Wählen Sie für jeden alternativen Sollwert den Digitaleingang für
die Aktivierung des Sollwerts aus.
Für den geregelten und den ungeregelten Betrieb kann jeweils ein
eigener Sollwert eingestellt werden.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Alternative Sollwerte.
1. Wählen Sie einen alternativen Sollwert aus.
2. Wählen Sie Folgendes aus: Digitaleingang parametrieren. Die
Bildschirmseite Digitaleingänge (4.3.7) wird aufgerufen.
3. Stellen Sie den Eingang ein.
4. Drücken Sie .
5. Wählen Sie die Menüzeile des einzustellenden Sollwerts aus
(„Geregelt" oder „Ungeregelt").
6. Den Sollwert einstellen. Stellen Sie beide Sollwerte ein, wenn
die Anlage sowohl in der Regelungsart „Ungeregelt" als auch in
der Regelungsart „Geregelt" betrieben werden soll.
Werkseinstellung
Es sind keine alternativen Sollwerte eingestellt.
Weitere Informationen
8.6.28 Digitaleingänge (4.3.7)
