Grundfos Control MPC Montage- Und Betriebsanleitung Seite 190

Y
100
75
50
25
5 50

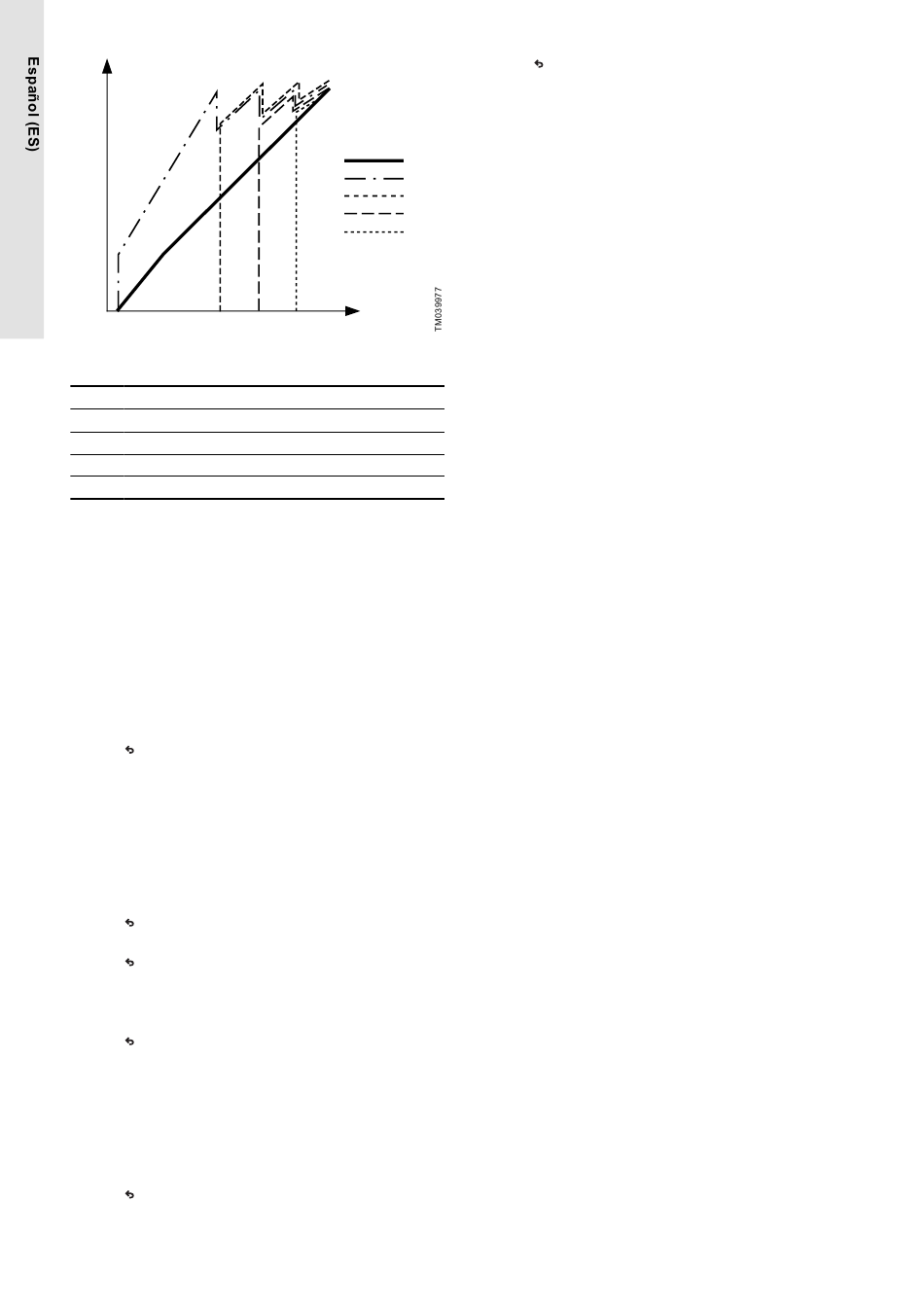

Curva de regulación para sistema MPC-E en bucle abierto
Pos. Descripción
3
X
Caudal [m /h]
Y Entrada [%] de controlador externo
F Caudal
1-4 Bomba 1-4
Rango de ajuste
Deben llevarse a cabo estos ajustes en relación con el control en
bucle abierto:
• Bucle abierto
• Fijar punt.ajus.1,bucle abierto
• Influencia del punto de ajuste externo
• Normal.
Ajuste a través del panel de control
Para ajustar una fuente de control externa que controle el sistema,
proceda de la siguiente manera:
• Funcionam. > Ajustes adicionales > Modo de control.
• Seleccione: Bucle abierto.
1. Pulse × 2.
2. Seleccione: Parada
3. Ajuste al 100 %: Fijar punt.ajus.1,bucle abierto.
4. Ajustes > Controlador principal > Influencia punto ajus. ext.
> Ir a ajuste de la entrada analógica.
5. Seleccione la entrada analógica Ajustes y el rango.
6. Seleccione:
• Valor de entrada medido. Aparecerá la pantalla 4.3.8.1.1.
• Seleccione: Señal de 0-100%.
7. Pulse .
8. Ajuste el valor de sensor mínimo y máximo.
9. Pulse × 2.
10. Seleccione:
• Valor de entrada que influirá
• Señal de 0-100%.
11. Pulse .
12. Seleccione: Ajustar la función de influencia. Consulte
también la sección "Ajuste de la función de influencia" (4.1.3.2).
13. Ajuste el número de puntos.
14. Para el punto 1, ajuste los siguientes parámetros:
• Valor de entrada externa
• Reducir punto de ajuste a
15. Repita el paso 14 para todos los puntos seleccionados.
16. Pulse .
17. Ajuste como segundos: Tiempo de filtro.
18. Seleccione: Activada.
190
F
1
2
3
4
70.7 86.6 100 X
19. Pulse × 2.
20. Seleccione:
• Funcionam.
• Normal.
Ahora podrá controlar el sistema con un controlador externo.
Ajustes de fábrica
Bucle cerrado.
