Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Données courbe
pompe.
• Sélectionner et régler :
- Débit nominal Qnom.
- Hauteur nominale Hnom.
- Hauteur maxi Hmax.
- Débit maxi Qmax.
- Puissance, Q0, vitesse 100%
- Puissance, Q0, vitesse 50 %
- Puissance nominale, Pnom.
Informations connexes
8.6.40 Fonctionnement Max. (4.3.14.2)
8.6.43 Données courbe pompe (4.3.19)
8.6.44 Comment lire les données des courbes de pompe
8.6.43 Données courbe pompe (4.3.19)

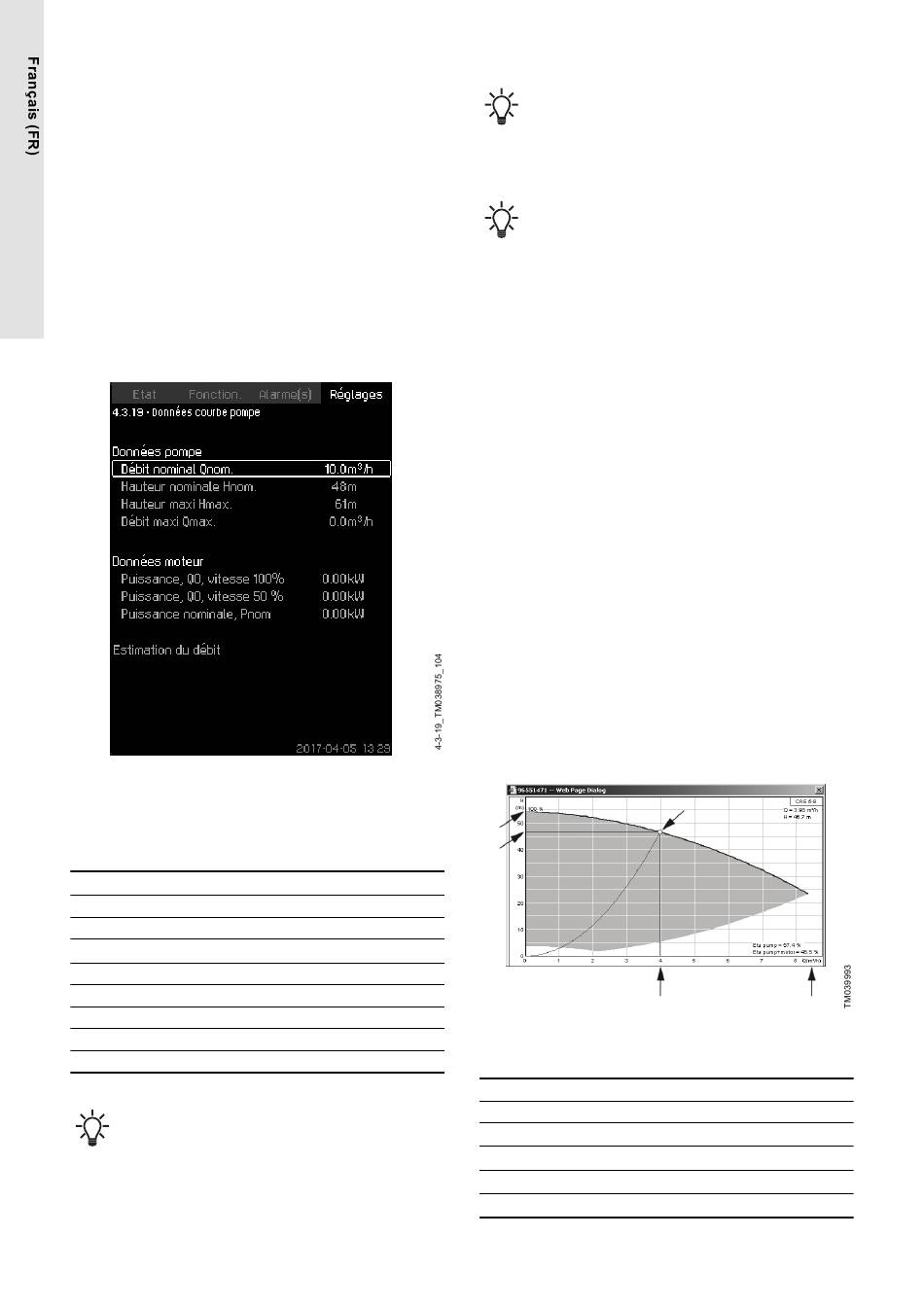

Données courbe pompe
Description
Le CU 352 possède un nombre de fonctions qui utilisent ces
données de pompe :
• Débit nominal Qnom.
• Hauteur nominale Hnom.
• Hauteur maxi Hmax.
• Débit maxi Qmax.
• Puissance, Q0, vitesse 100%
• Puissance, Q0, vitesse 50 %
• Puissance nominale, Pnom
• Vitesse mini du variateur de fréquence
• Vitesse maxi du variateur de fréquence
Grundfos peut fournir les données hydrauliques pour les
pompes CR, CRI, CRE et CRIE via les fichiers GSC à
télécharger sur le CU 352.
Tout autre type de pompe nécessite une saisie manuelle
des données hydrauliques de la pompe.
306
Lire les données au moyen des courbes de performance de la
pompe disponibles dans le Grundfos Product Center à l'adresse
www.grundfos.com. Voir les exemples ci-dessous.
Si vous n'avez pas accès au Grundfos Product Center, essayer
d'amener une pompe aux trois points de consigne :
• Puissance, Q0, vitesse 100%
• Puissance, Q0, vitesse 50 %
• Puissance nominale, Pnom.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Données courbe
pompe.
• Sélectionner et régler :
- Débit nominal Qnom.
- Hauteur nominale Hnom.
- Hauteur maxi Hmax.
- Débit maxi Qmax.
- Puissance, Q0, vitesse 100%
- Puissance, Q0, vitesse 50 %
- Vitesse mini du variateur de fréquence
- Vitesse maxi du variateur de fréquence.
Informations connexes
8.6.44 Comment lire les données des courbes de pompe
8.6.44 Comment lire les données des courbes de pompe
Lire les valeurs de puissance sur les affichages 1,3 à 1,8, selon la
pompe. Voir paragraphe Pompe 1-6, Pompe pilote (1,3 - 1,10).
5
2
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
Lecture de Qnom, Hnom, Hmax et Qmax (Grundfos Product
[%]
Center)
[%]
Pos.
1
2
3
4
5
Saisir les données électriques Puissance, Q0, vitesse
100% et Puissance, Q0, vitesse 50 %, pour tous les
types de pompes, y compris les pompes CR, CRI, CRE et
CRIE.
Pour les pompes électroniques Grundfos, il faut entrer les
données de puissance absorbée (P1).
La plage de vitesse du variateur de fréquence est la plage
dans laquelle le variateur fonctionne. Si les vitesses mini
et maxi sont limitées sur le variateur de fréquence, les
valeurs de la plage de fonctionnement doivent être saisies
dans ces champs.
Uniquement utilisé pour les systèmes EF. Il n'est pas
utilisé pour les systèmes E et EC.
1
3
Description
Point de consigne nominal
H
nom
Q
nom
Q
max
H
max
4
