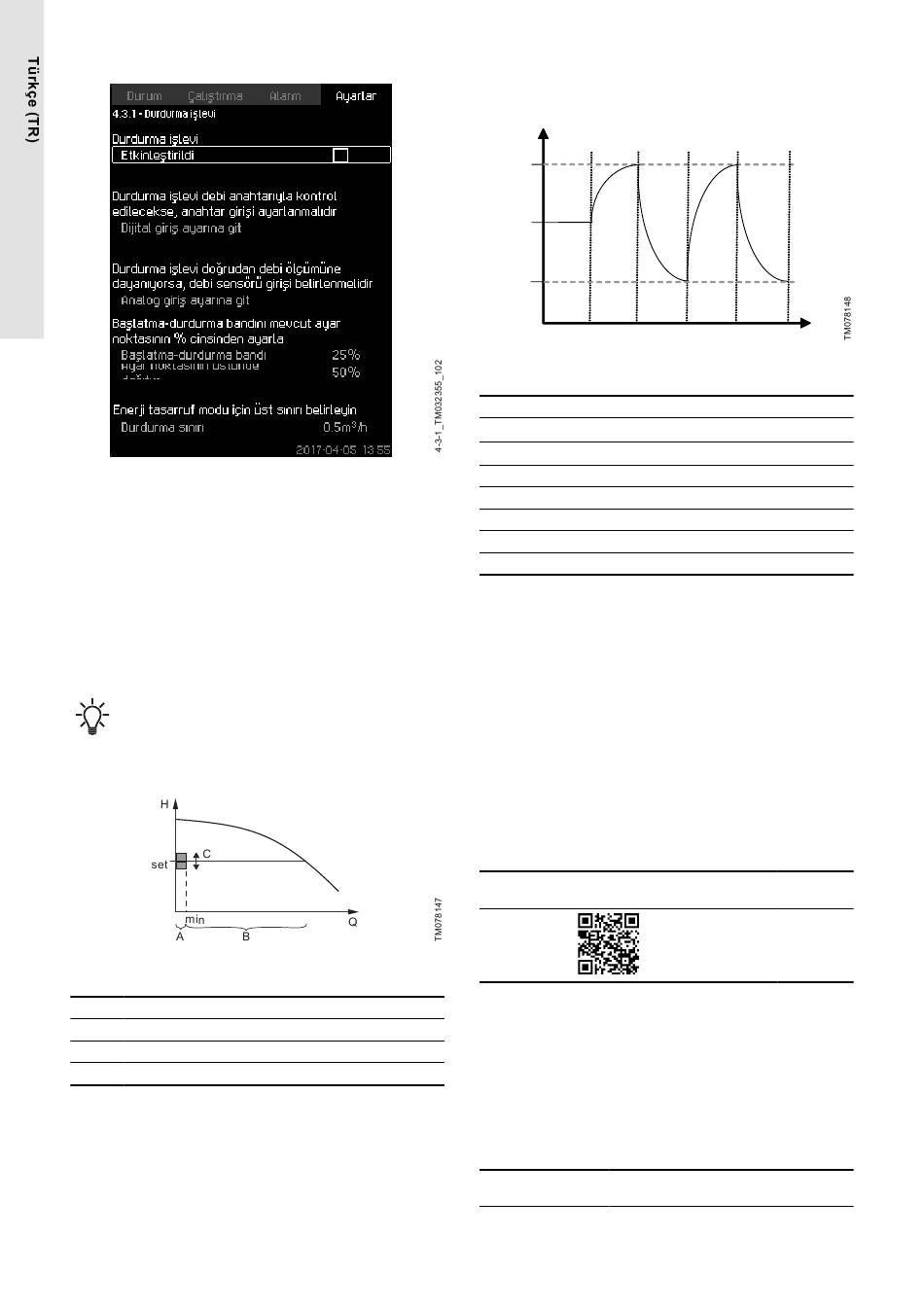

8.6.24 Durdurma işlevi (4.3.1)
Durdurma işlevi
Açıklama
Bu işlev, genellikle sabit basınçlı uygulamalarda kullanılır ve
sistemde tüketim yoksa veya az miktardaysa son pompayı
durdurabilmenizi sağlar.
Bu işlevin amacı:
• enerji tasarrufu sağlamak,
• transfer sıvısının yeterli soğutma sağlayamaması sonucu artan
mekanik sürtünme nedeniyle salmastra yüzlerinde oluşan
ısınmayı engellemek,
• transfer sıvısının ısınmasını engellemektir.
Sisteme bir pilot pompa bağlandığında, durdurma işlevi
parametreleri pilot pompa için geçerli olacak ve pilot
pompa çalışmakta olan son pompa olacağından dolayı
ana pompa için geçerli olmayacaktır.
Durdurma işlevinin açıklaması, değişken devirli pompaları içeren
tüm sistemler için geçerlidir.
H
Q
Başlatma-durdurma bandı
Konum Açıklama
A Açma/kapama kontrolü
B Normal çalışma
C Başlatma-durdurma bandı
Durdurma işlevi etkinleştirildiğinde, çalışma düşük debiyi algılamak
için sürekli olarak izlenir. CU 352 debi algılayamadığında veya
düşük debi algıladığında (Q, Q
min
basınçla çalışmayı bırakarak çalışan son pompanın açma/kapama
kontrolüne geçer.
Durdurma işleminden önce pompa basınç değerini, H
noktasının üstünde dağıtım / 100) x başlatma/durdurma bandı
ifadesine karşılık gelen değere artırır. Basınç, H
374
'den düşük olduğunda), sabit
+ (ayar
ayar
eksi (100 - ayar
ayar
noktasının üzerindeki dağıtım) / 100 × başlatma/durdurma bandı
değerine geldiğinde pompa yeniden başlatılır. Başlatma/durdurma
bandı, ayar noktası etrafında dağılım gösterebilir.
Y
A B
2
H
Set
1
Açma/kapama çalışması
Konum Açıklama
1 Başlat: H -0,5 × başlatma/durdurma bandı
ayar
Durdur: H +0,5 × başlatma/durdurma bandı
2
ayar
A Normal çalışma
B Basınçlandırma
C Durdur
X Süre (sn)
Y
Pompa durdurma modundayken, debi miktarı CU 352 tarafından
tahmin edilir. Debi, Q 'den düşük olduğu sürece, pompa açma/
min
kapama çalışmasını yürütür. Debi, Q
pompa normal çalışmaya (H ) döner. H
ayar
noktasına eşittir. Ayar noktası (1.2.2) bölümüne bakınız.
Düşük debinin tespit edilmesi
Düşük debi iki şekilde tespit edilebilir:
• debi ölçerle veya debi şalteriyle doğrudan debi ölçümü
• basınç ve hız ölçümü ile debi tahmini.
Sistem, bir debi ölçer veya debi şalterine bağlı değilse durdurma
işlevi tahminini kullanır.
Sistemde debi hesabı kullanılması durumunda belli bir büyüklükte
ve belli bir ön dolum basıncına sahip diyafram tankı gereklidir.
Daha fazla bilgi için aşağıdaki belgeye bakınız. Bu doküman
Grundfos Product Center'da da mevcuttur.
Başlık Kare kod Bağlantı
E sistemlerde http://
tank net.grundfos.com/qr/i
hesaplaması /92845021
Ön dolum basıncı
Her debi hesaplaması sırasında (2 dakikada bir) hesaplama işlevi
basma basıncını ayar noktasının ±%10'u oranında bozacaktır. Bu
durum kabul edilebilir değilse durdurma işlevi debi ölçerli veya debi
şalterli doğrudan debi ölçümüne dayanmalıdır.
Minimum debi, yani sistemin çalışan son pompanın açma/kapama
kontrolüne geçtiği debi ayarlanabilir.
Sisteme hem debi ölçer hem de debi şalteri bağlı olduğunda düşük
debiyi ilk tespit eden ünite açma/kapama kontrolüne geçiş sağlar.
Ayar aralığı
Başlatma/durdurma
5-30 %
bandı:
C C
B
X
seviyesinin üzerine çıkarsa
min
, mevcut ayar
ayar
Yayın
numarası
92845021
