8.6.70 Контрольований вихід 1-2 (4.4.13 - 4.4.14)
Контрольований вихід 1-2
Опис
Завдяки цій функції CU 352 може контролювати до чотирьох
різних меж за допомогою набору індикаторів (реле та/або
аналогові значення) і може активувати цифровий вихід.
Ці чотири межі є такими: Запуск, Зупинка, Високе та
Низьке значення. Реакція цифрового виходу залежить від
типу контролю, який може бути нормальним або інверсним.
Інверсний контроль означає, що функція індикаторів (реле
та/або аналогових значень) працює протилежно до їх функції
в Нормальному режимі. Наприклад, коли використовується
Нормальний режим для Tank filling, Інверсний контроль
використовується для Спорожнення бака.
Нормальний контрольований вихід:
1. Низьке: Якщо рівень падає нижче Низького значення,
видається попередження та активується цифровий вихід
Контрольований вихід, Низьке й одночасно активується
цифровий вихід Контрольований вихід, якщо він не був
активований раніше.
2. Запуск: Якщо рівень падає нижче межі Запуск, то
активується цифровий вихід Контрольований вихід.
3. Зупинка: Якщо рівень перевищує межу Зупинка, то
цифровий вихід Контрольований вихід деактивується.
4. Високе значення: Якщо рівень перевищує межу Високе
значення, видається попередження та активується
цифровий вихід Контрольований вихід, Високе та
одночасно деактивується цифровий вихід Контрольований
вихід, якщо він не був деактивований раніше.
Контрольований вихід
Поз. Опис
H Високе
2 Зупинка
1 Запуск
L Низьке
Інверсний контрольований вихід:
1. Низьке: Якщо рівень падає нижче межі Низьке значення,
видається попередження та активується цифровий вихід
Контрольований вихід, Низьке й одночасно деактивується
цифровий вихід Контрольований вихід, якщо він не був
деактивований раніше.
2. Зупинка: Якщо рівень падає нижче межі Зупинка, то
цифровий вихід Контрольований вихід деактивується.
3. Запуск: Якщо рівень перевищує межу Запуск, то цифровий
вихід Контрольований вихід активується.
4. Високе: Якщо рівень перевищує межу Високе значення,
видається попередження та активується цифровий
вихід Контрольований вихід та одночасно активується
цифровий вихід Контрольований вихід, Високе, якщо він
не був активований раніше.
Інверсний контрольований вихід
Поз. Опис
H Високе
1 Запуск
2 Зупинка
L Низьке

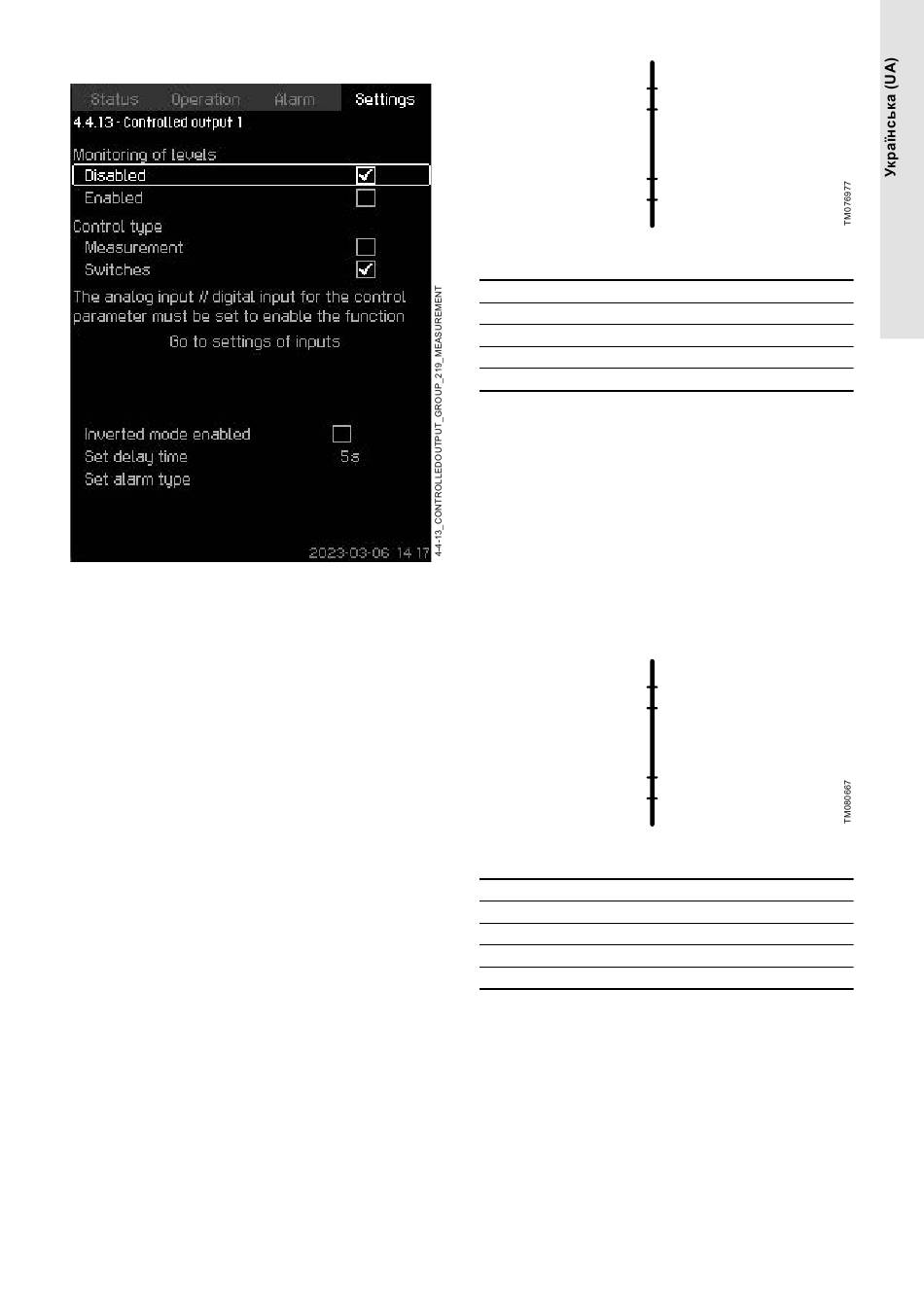

Діапазон налаштування
1. Тип аварійного сигналу: виберіть вимірювання або реле.
2. Налаштуйте час затримки: Можна встановити часову
затримку між моментом виявлення перевищення значення
індикатора й активацією цифрового виходу.
3. Встановіть рівень запуску: встановіть рівень запуску для
активації виходу (приховано, якщо вибрано Реле ).
4. Встановіть рівень зупинки: встановіть рівень зупинки для
деактивації виходу (приховано, якщо вибрано Реле ).
5. Встановіть Тип аварійного сигналу: налаштуйте аварійний
сигнал.
H
2
1
L
H
1
2
L
