8.6.52 Differenzdrucksensor (4.3.27)
Differenzdrucksensor
Bedeutung
Bis zu vier Differenzdrucksensoren können für Eingangs- und
Ausgangswerte konfiguriert werden.

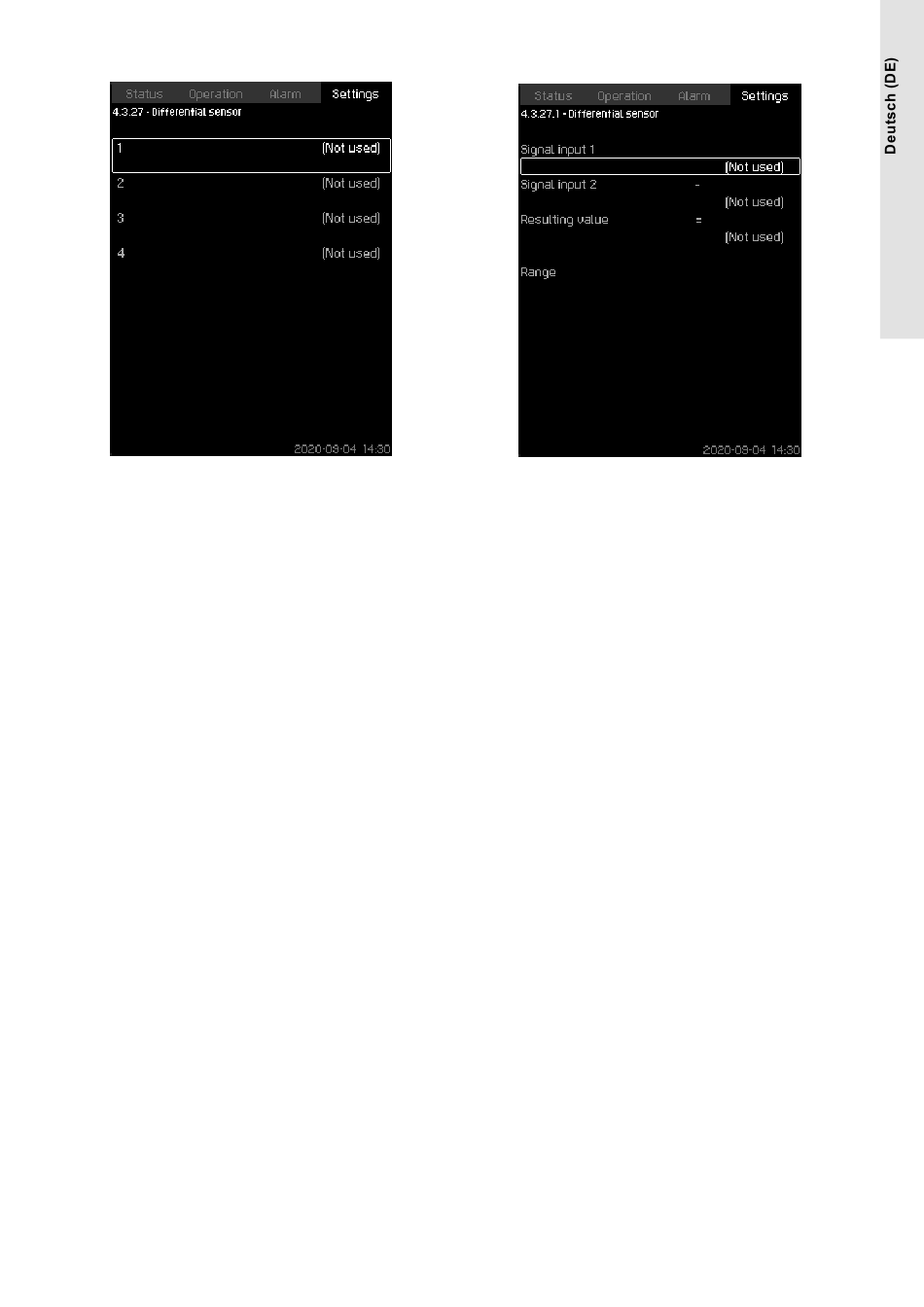

Beispiel
Differenzdrucksensor 2
Differenzdrucksensor 3.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Differentialdrucksensor.
8.6.53 Differenzdrucksensor (4.3.27.1-4)
Differenzdrucksensor 1–4
Bedeutung
Anpassen der Differenzdrucksensoren.
Einstellmöglichkeiten
• Signaleingang 1: den Wert für den Minuenden des
Differenzdrucksensors auswählen.
• Signaleingang 2: den Wert für den Subtrahenden des
Differenzdrucksensors auswählen.
• Resultierender Wert: den Wert für den resultierenden
Differenzdrucksensor auswählen.
• Bereich: den Messbereich für den resultierenden
Differenzdrucksensor auswählen.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Differenzdrucksensor >
Differenzdrucksensor 1-4.
1. Wählen Sie den Wert für Signaleingang 1 aus.
2. Wählen Sie den Wert für Signaleingang 2 aus.
3. Wählen Sie Resultierender Wert.
4. Stellen Sie den Messbereich des Differenzdrucksensors ein.
