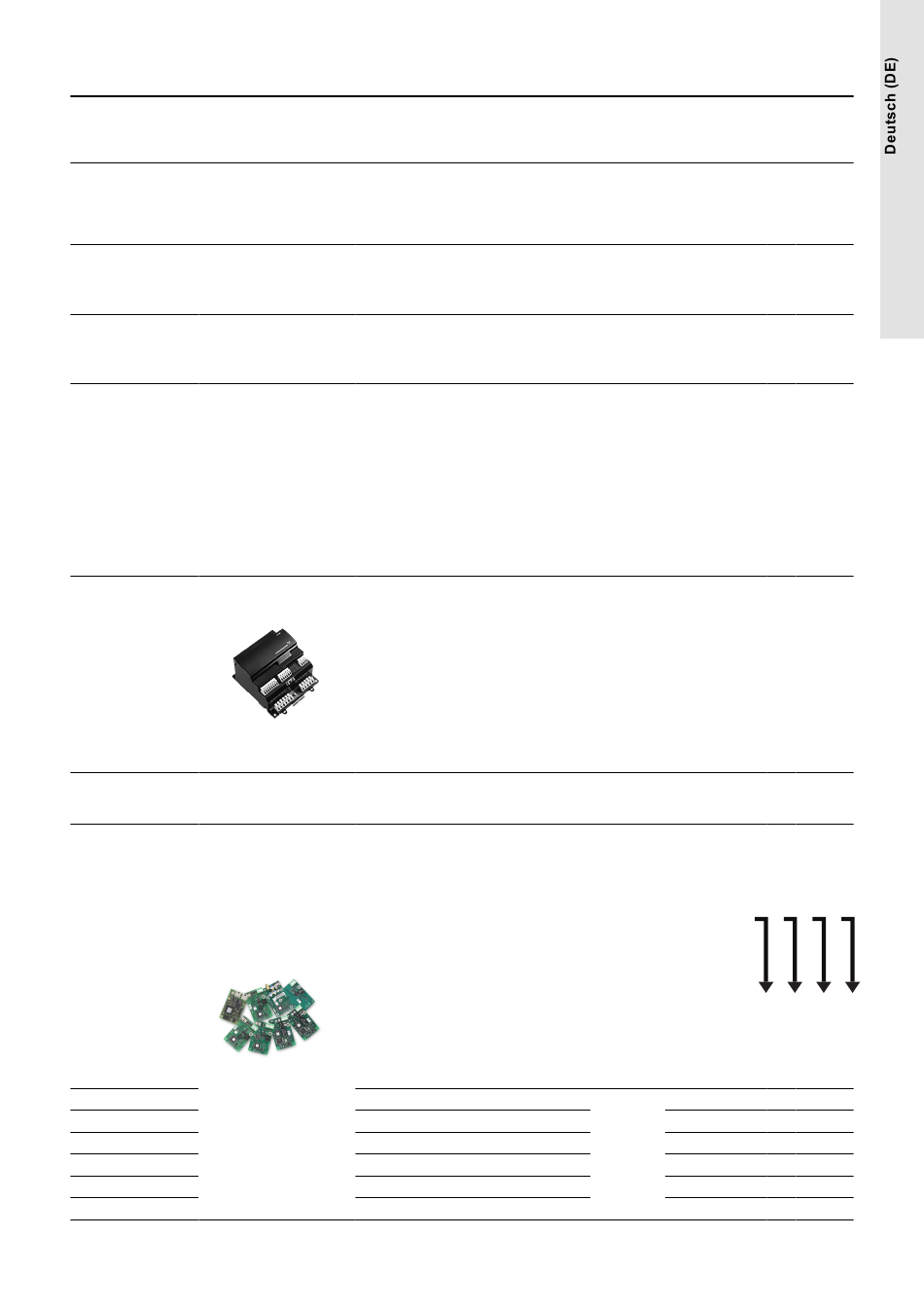

2.4 Optionale AusrüstungControl MPC
Option
Redundanter, druck-
seitiger Sensor
Reparaturschalter in
Schaltbild anzeigen
Notbetriebsschalter
Schnittstellenmodul IO
351B
Potenzialfreie Kontak-
te
Kommunikations-
schnittstellenmodule
CIM
CIM 050
CIM 110
CIM 150
CIM 200
CIM 300
CIM 500
Schaltschrankoptionen

Beschreibung

Der redundante druckseitige Sensor ist
im Schaltplan eingezeichnet.
–
Der redundante druckseitige Sensor ist
nicht im Lieferumfang enthalten.
Die Reparaturschalter sind im Schaltbild
sichtbar.
–
Die Reparaturschalter sind nicht im Lie-
ferumfang enthalten.
Bei Auftreten einer Störung an der CU
352 ist ein Notbetrieb über den Notbet-
riebsschalter möglich. Bei Verwendung
des Notbetriebsschalters wird die Steue-
rung stromlos geschaltet. Die Pumpen
werden dann einzeln über den Notbet-
–
riebsschalter im ungeregelten Betrieb be-
trieben.
Der Motorschutz und der Trockenlauf-
schutz sind während des Notbetriebs
nicht in Funktion.
Einen Schalter pro Pumpe bestellen.
Diese Option verfügt über eine werkseitig
eingebaute und nicht programmierte IO
351B-Schnittstelle, die den Austausch
von:
• 9 zusätzliche digitale Eingänge
• 7 zusätzliche digitale Ausgänge
• 2 zusätzliche Analogeingänge
• 3 Analogausgänge
Die CU 352 unterstützt die Verwendung
von bis zu zwei Schnittstellenmodulen
IO 351B.
Die potentialfreien Kontakte zeigen an, ob
– die Pumpen der Druckerhöhungsanlage
laufen oder ob ein Alarm anliegt.
Die CIM-Kommunikationsschnittstellen-
module ermöglichen die Übertragung von
Betriebsdaten, wie z. B. Messwerte und
Sollwerte, zwischen der Hydro MPC und
einer Gebäudeleittechnik.
Die CIM dürfen nur durch autorisiertes
Fachpersonal eingesetzt werden. Das
CIM ermöglicht die Übertragung von Da-
ten, wie z.B.:
• Betriebsart
• Sollwert
• Regelungsart
• Warn- und Alarmmeldungen
• Leistungsaufnahme/Stromverbrauch.
Folgende CIMs bieten wir an:
GENIbus-Modul
LonWorks-Modul
PROFIBUS-DP-Modul
Modbus RTU
BACnet MS/TP-Modul
Ethernet-Modul
Enthalten in der je-
weiligen Standard-
ausührung der
Control MPC
Optionen
(Typen-
Aufstel-
schlüssel A
lungsort
für Con-
trol MPC)
im Schalt-
O1 ●
schrank
im Schalt-
O2 ●
schrank
im Schalt-
O3 –
schrank
im Schalt-
O4 –
schrank
im Schalt-
O5 –
schrank
O6
O6a –
O6b –
O6c –
im Schalt-
schrank
O6d –
O6g –
O6h –
B E F
● ● ●
● ● ●
● ● ●
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
87
