8.6.28 Digital inputs (4.3.7)
Digital inputs
Опис

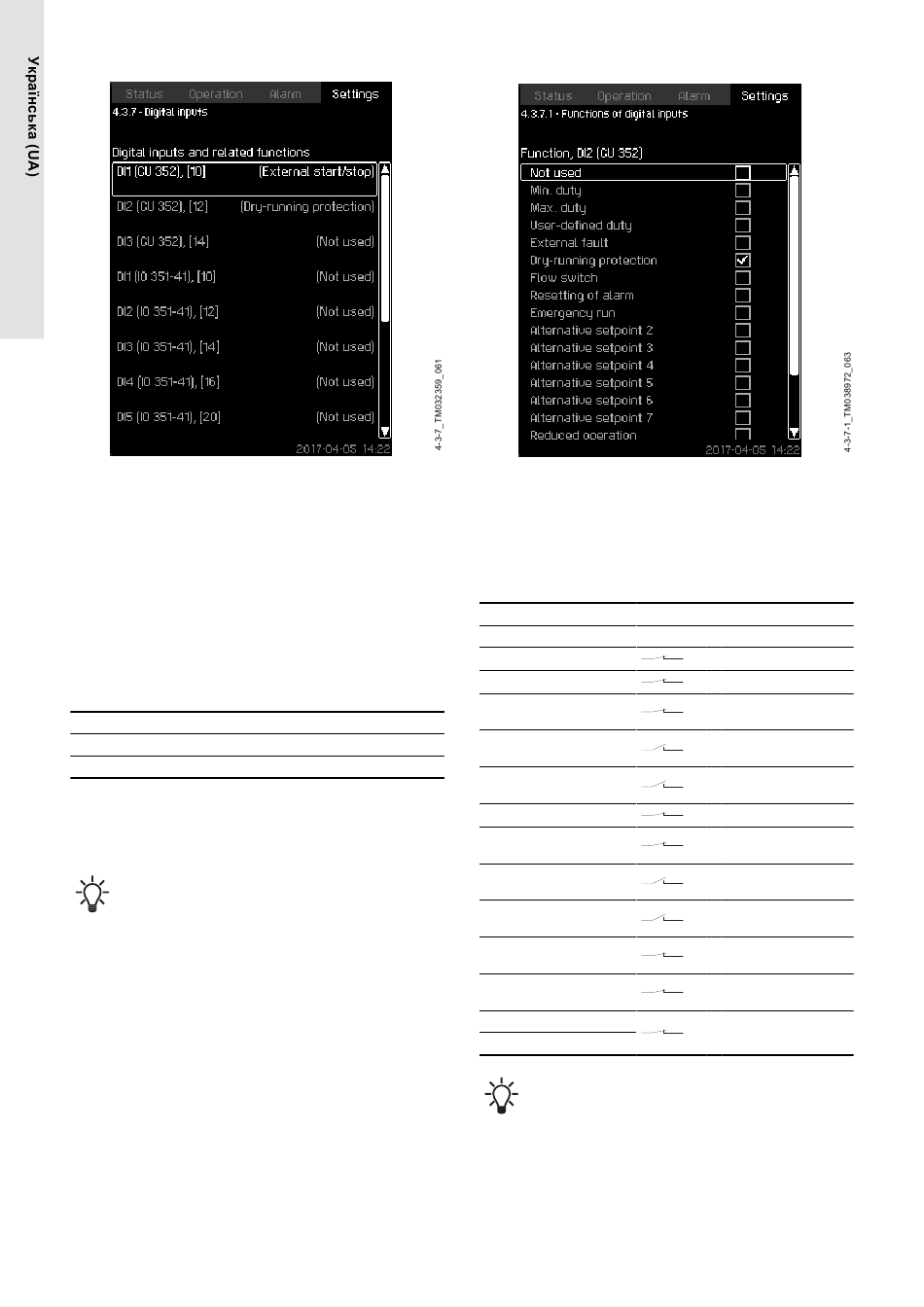

У цьому меню можна налаштувати цифрові входи CU 352.
Кожен вхід, крім DI1, може бути активований і пов'язаний із
певною функцією.
Як правило, система має три цифрових входи. Якщо до складу
системи входить модуль IO 351B (опція), кількість цифрових
входів становить 12.
Усі цифрові входи показані таким чином, що можна визначити їх
фізичне положення в системі.
Приклад
DI1 (IO 351-41), [10]:
DI1: Цифровий вхід №1
(IO 351-41): IO 351, GENIbus номер 41
[10]: Клема №10
Додаткову інформацію про підключення різних цифрових входів
див. у схемі електричних з'єднань, що постачається з шафою
керування.
Діапазон налаштувань
Неможливо вибрати DI1 (CU 352).
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Digital inputs.
460
8.6.29 Functions of digital inputs (4.3.7.1)
Functions of digital inputs
Опис
Функція може бути пов'язана з цифровими входами.
Діапазон налаштування
На кожному екрані можна вибрати одну функцію:
Функція Контакт активовано
Not used
Min. duty
Max. duty
User-defined duty
External fault
Dry-running protection
Flow switch
Resetting of alarm
Emergency run
Несправність, пілотний
насос
Alternative setpoint 2-7
Reduced operation
Stop pump 1-6
Stop pilot pump
На екрані можна вибрати лише насоси, визначені в
системі.
Додаткову інформацію про функції див. у відповідних розділах.
Як правило, замкнутий контакт активує обрану функцію.
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Stop function > Go to
setting of digital input.
= Режим роботи Min.
= Режим роботи Max.
User-defined режим
=
роботи
Зовнішня
=
несправність
Недостатня кількість
=
води
= Витрата
Аварійні сигнали
=
скинуто
Режим роботи
=
Emergency run
= Несправність
Задане значення
=
вибрано
Активація Reduced
=
operation
Змушує насос
=
зупинитися
