8.4.6 Pumpe 1-6 (2.1.4.1 - 2.1.4.6)
Pumpe 1-6
Bedeutung

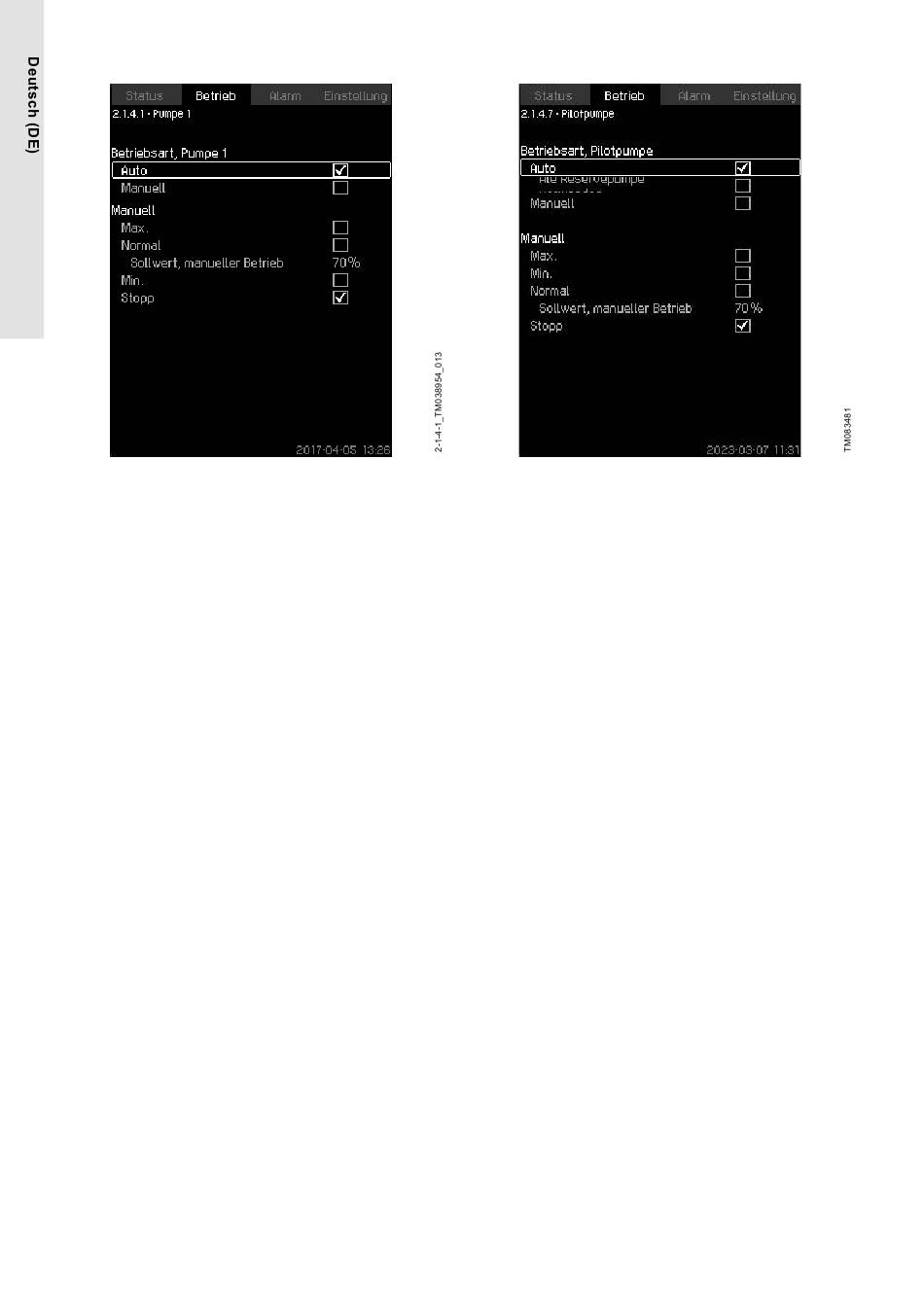

Diese Bildschirmseite wird für jede einzelne Pumpe angezeigt. Sie
ermöglicht das Einstellen der Betriebsart für die einzelnen Pumpen.
Einstellmöglichkeiten
Sie können Auto oder Manuell auswählen sowie die Betriebsart
der Pumpe für den Handbetrieb (Max., Normal, Min. oder Stopp.
Bei ungeregelten Pumpen kann nur die Betriebsart Normal oder
Stopp ausgewählt werden.
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Steuerung einzelner
Pumpen.
1. Wählen Sie die Pumpe aus.
2. Wählen Sie die Reset-Art aus: Auto oder Manuell.
3. Manuell: Wählen Sie die Betriebsart aus.
• Normal: Den Sollwert einstellen.
Werkseinstellung
Auto.
108
8.4.7 Steuerung Pilotpumpe (2.1.4.7)
Steuerung Pilotpumpe
Bedeutung
Diese Bildschirmseite wird nur angezeigt, wenn die Anlage mit einer
Pilotpumpe ausgerüstet ist und entsprechend konfiguriert wurde.
Sie können die Betriebsart Auto oder Manuell einstellen.
Einstellmöglichkeiten
• Auto
Im Automatikbetrieb kann die Pumpe laufen und über die
CU 352 geregelt werden. Sie schaltet sich entsprechend der
Einstellungen im Menü (4.3.2) ein und aus.
Wurde die Option Als Reservepumpe verwenden gewählt,
läuft die Pilotpumpe an, wenn alle Hauptpumpen im Vollbetrieb
sind und der Sollwert nicht aufrechterhalten werden kann.
• Manuell
Wurde der Handbetrieb gewählt, kann zwischen folgenden
Betriebsarten gewählt werden:
- Max.: Die Pilotpumpe läuft mit maximaler Drehzahl.
- Min.: Die Pilotpumpe läuft mit minimaler Drehzahl.
- Normal: Die Pilotpumpe läuft mit der Drehzahl, die unter
Sollwert, manueller Betrieb eingestellt wurde.
- Stopp: Die Pilotpumpe wird abgeschaltet.
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Steuerung einzelner
Pumpen > Pilotpumpe.
