4. Appuyer sur .
Groupe équipé d'un capteur de débit
Un contact ouvert indique un bas débit.
Groupe équipé d'un débitmètre
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée analogique. L'écran
Entrées analogiques (4.3.8) s'affiche.
2. Sélectionner l'entrée analogique à laquelle le débitmètre est
connecté.
3. Sélectionner : Débit.
4. Appuyer sur × 2.
Groupe équipé d'un débitmètre
5. Régler : Limite Arrêt.
En standard, il existe une hystérèse de 10 secondes.
296
Réglages par défaut
La fonction est activée dans les applications de surpression avec
les réglages dans le tableau.
Bande de démarrage/d'ar-
25 %
rêt :
30 % du débit nominal d'une pom-
Débit minimum :
pe
Distrib. au-delà pt de consi-
50 %
gne :
La fonction est désactivée dans toutes les autres applications.
Informations connexes
6. Aperçu de variantes de commande
8.3.4 Points de consigne (1.2.2)
8.6.28 Entrées digitales (4.3.7)
8.6.30 Entrées analogiques (4.3.8)
8.6.25 Pompe jockey (4.3.2)

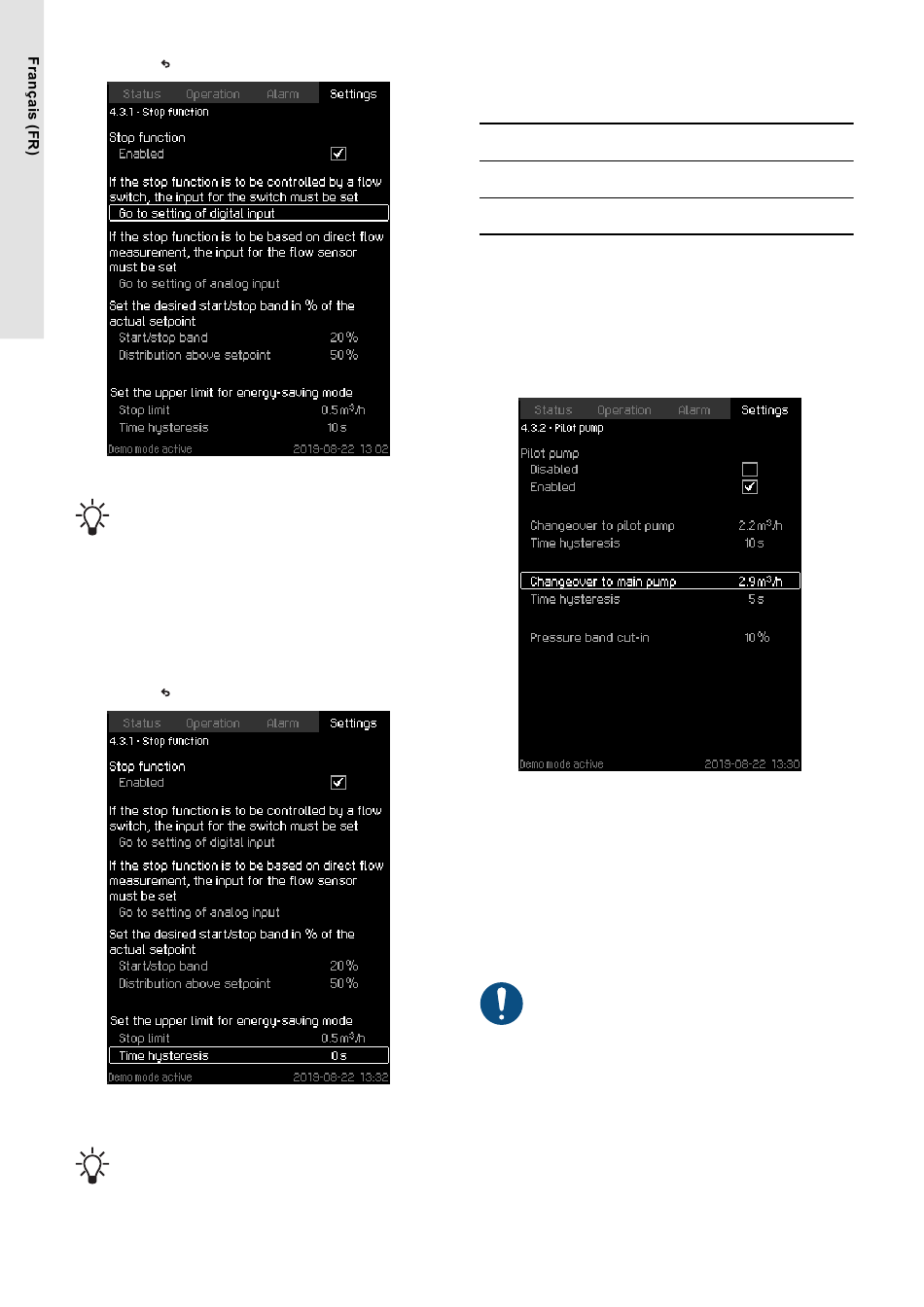

Pompe pilote
Description
Dans les applications à faibles variations de débit, un système avec
pompe pilote est conseillé.
Pour atteindre un rendement élevé, il est recommandé d'utiliser une
pompe pilote dont la dimension est égale à 20-25 % du Q
pompe principale.
Les vitesses de démarrage et d'arrêt de la pompe pilote et de la
pompe principale sont calculées à l'aide des données des courbes
de pompe.
La pompe pilote doit être activée à l'aide de PC Tool.
Nous vous recommandons de télécharger les données
relatives à la pompe pilote ou d'accéder au menu et de les
saisir manuellement.
1. Activer ou désactiver la pompe pilote.
2. Passage à la pompe pilote : Régler le débit pour la
permutation entre la pompe principale et la pompe pilote. Le
réglage par défaut est égal à 75 % du Q
3. Hystérésis temporelle : Définir le délai préalable pour le
passage à un faible débit stable.
4. Passage à la pompe principale: Régler le débit pour la
permutation entre la pompe pilote et la pompe principale. Les
réglages par défaut sont égaux à 95 % du Q
pilote.
de la
nom
de la pompe pilote.
nom
de la pompe
nom
