Поз. Опис
1 Інтранет
2 Інтернет
3 Зовнішнє підключення GENIbus
4 З'єднання Ethernet
5 Зовнішній модуль GENIbus (додатково)
6 Інтерфейсу зв'язку CIU від Grundfos
7 Сторонній шлюз
8.7.1 Ethernet
Ethernet є найбільш широко використовуваним стандартом
для локальних мереж (LAN). Завдяки стандартизації цієї
технології було створено деякі з найпростіших і найдешевших
способів встановлення зв'язку між електричними пристроями,
наприклад, між комп'ютерами або між комп'ютерами та блоками
керування.
Веб-сервер CU 352 дає змогу підключити комп'ютер до CU 352
через з'єднання Ethernet. Таким чином, інтерфейс користувача
можна експортувати з CU 352 на комп'ютер, щоб CU 352 і, отже,
систему можна було контролювати та керувати нею ззовні.
Ми рекомендуємо захистити підключення до CU 352
відповідно до ваших вимог безпеки та звернутися до
системного адміністратора з цього приводу.
Щоб використовувати веб-сервер, необхідно знати IP-адресу
CU 352. Усі мережеві пристрої повинні мати унікальну IP-
адресу для зв'язку один з одним. Заводська IP-адреса CU 352:
192.168.0.102.
Замість IP-адреси, встановленої на заводі, можна
використовувати динамічне присвоєння IP-адреси. Для
цього необхідно активувати протокол DHCP (Dynamic Host
Configuration Protocol - протокол динамічної конфігурації вузла)
у CU 352 або через веб-сервер. Див. приклад на рисунку нижче.

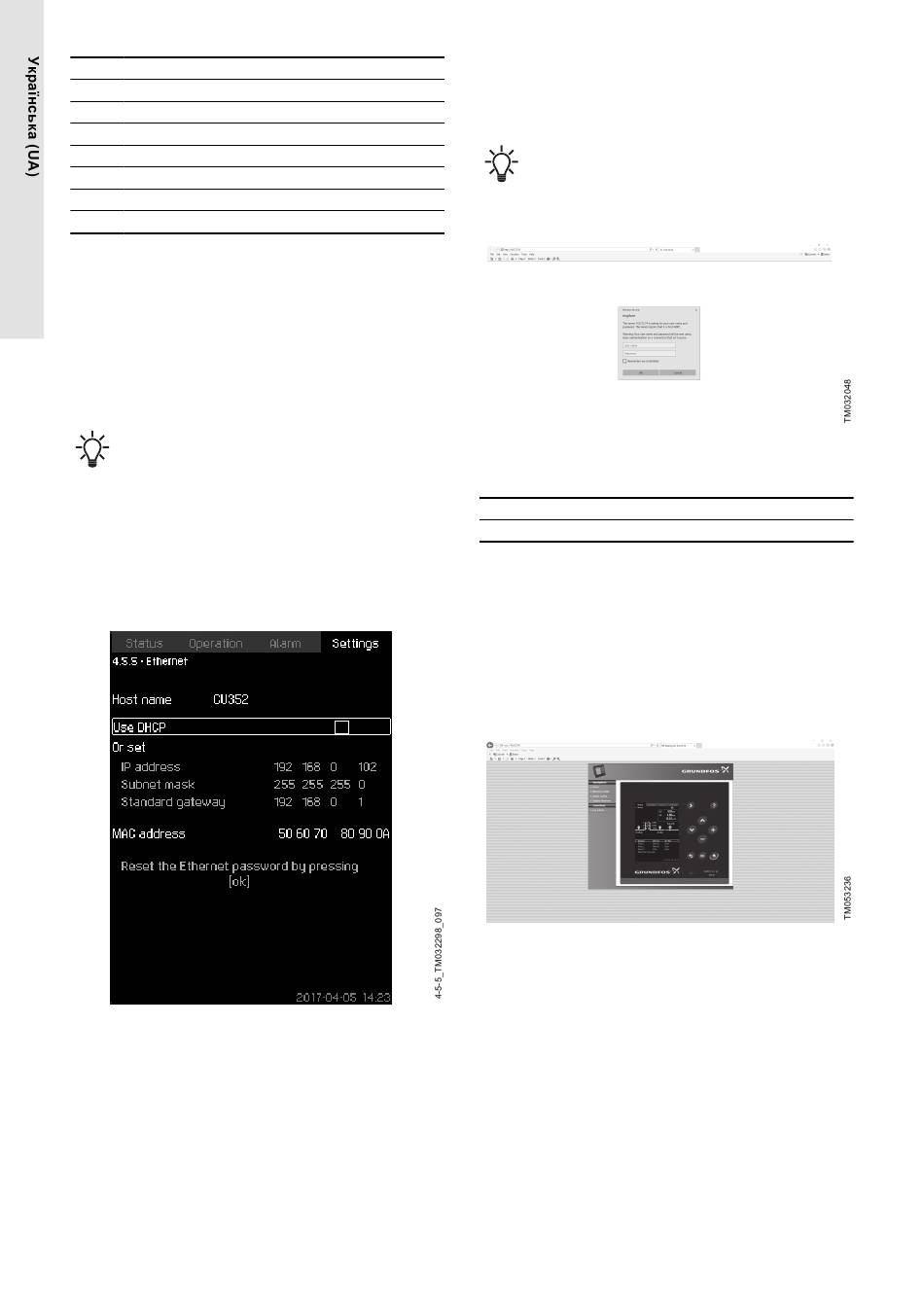

Приклад налаштування Ethernet
Щоб забезпечити динамічне присвоєння IP-адреси для CU 352,
потрібен підключений до мережі сервер DHCP. Сервер DHCP
призначає декілька IP-адрес електричним пристроям і стежить
за тим, щоб два пристрої не отримали однакову IP-адресу.
Для підключення до веб-сервера CU 352 використовується
стандартний інтернет-браузер.
Якщо ви бажаєте використовувати встановлену на заводі IP-
адресу, на екрані не потрібно вносити жодних змін. Відкрийте
інтернет-браузер і введіть IP-адресу CU 352.
Якщо ви бажаєте використовувати динамічне присвоєння,
активуйте цю функцію, вибравши Use DHCP і натиснувши [OK].
Позначка вказує на те, що функцію активовано.
490
Відкрийте веб-браузер і введіть ім'я хоста CU 352 замість IP-
адреси. Тепер Інтернет-браузер спробує підключитися до CU
352. Ім'я хоста можна прочитати на екрані, але змінити його
можна лише за допомогою файлу GSC (файл конфігурації) або
через веб-сервер. Див. розділ Ethernet.
Для використання DHCP потрібне ім'я хоста.
Це перший екран, який відображається під час підключення до
CU 352.
Підключення до CU 352
Заводські налаштування
Ім'я користувача: admin
Пароль: admin
Після введення імені користувача та пароля в CU 352
запускається програма за умови, що на комп'ютері встановлено
Java-аплет. Якщо ні, але комп'ютер підключено до Інтернету,
скористайтеся посиланням на екрані, щоб завантажити та
встановити Java-аплет.
Програма на CU 352 експортує Java-аплет у ваш браузер і
надасть вам доступ до інтерфейсів користувача, таких як екран
і панель керування.
Встановлення Java-аплет у браузері має бути прийнято
користувачем. Тепер ви можете контролювати та керувати CU
352 з комп'ютера.
Налаштування мережі
Зміна налаштувань мережі
Після встановлення підключення до веб-сервера CU 352 можна
змінити налаштування мережі.
