Sistema con caudalímetro
5. Ajuste: Límite de parada.
Por defecto, existe una histéresis de detección de
10 segundos.
Ajustes de fábrica
Esta función está activada en aplicaciones de aumento de presión
con los ajustes indicados en la tabla.
Banda de arranque/parada: 25 %
30 % del caudal nominal de una
Caudal mínimo:
bomba
Distr. sobre punto de ajus.: 50 %
La función está desactivada en el resto de las aplicaciones.
Información relacionada
6. Resumen de variantes de control
8.3.4 Punto de ajuste (1.2.2)
8.6.28 Entradas digitales (4.3.7)
8.6.30 Entradas analógicas (4.3.8)
8.6.25 Bomba piloto (4.3.2)
Bomba piloto
Descripción
En aplicaciones con variaciones de bajo caudal, se recomienda
emplear un sistema con bomba piloto.
Para obtener una alta eficiencia, el tamaño recomendado de la
bomba piloto es del 20-25 % del Q
Las velocidades de conexión y desconexión de la bomba piloto y la
bomba principal se calculan usando los datos de las curvas de las
bombas.
La bomba piloto debe activarse mediante el
software PC Tool. Se recomienda cargar los datos de la
bomba piloto o acceder al menú e introducirlos
manualmente.
1. Active o desactive la bomba piloto.
2. Conmutación a bomba piloto: Ajuste el valor de caudal que
provocará el cambio de la bomba principal a la bomba piloto. El
ajuste de fábrica es el 75 % del Q
3. Tiempo de histéresis: Ajuste el tiempo de retardo durante el
cual el caudal debe permanecer bajo y estable antes de que se
produzca el cambio de bomba.
4. Conmutación a bomba principal: Ajuste el valor de caudal
que provocará el cambio de la bomba piloto a la bomba
principal. El ajuste de fábrica es el 95 % del Q
piloto.
5. Tiempo de histéresis: Ajuste el tiempo de retardo durante el
cual el caudal debe permanecer bajo y estable antes de que se
produzca el cambio de bomba.
6. Banda de presión activada: Ajuste la banda de presión en
forma de porcentaje del punto de ajuste. La banda de presión
se usa para la conexión y la desconexión de las bombas.
• Las bombas principales se desconectarán cuando la presión
de descarga de la bomba piloto alcance un valor estable
(punto de ajuste ± banda de presión).
• La bomba piloto se desconectará cuando la presión de
descarga de las bombas principales alcance un valor estable
(punto de ajuste ± banda de presión).
• Si la bomba piloto funciona al 100 % de su capacidad y la
banda de presión queda por debajo del punto de ajuste, eso
provocará la conexión de las bombas principales.

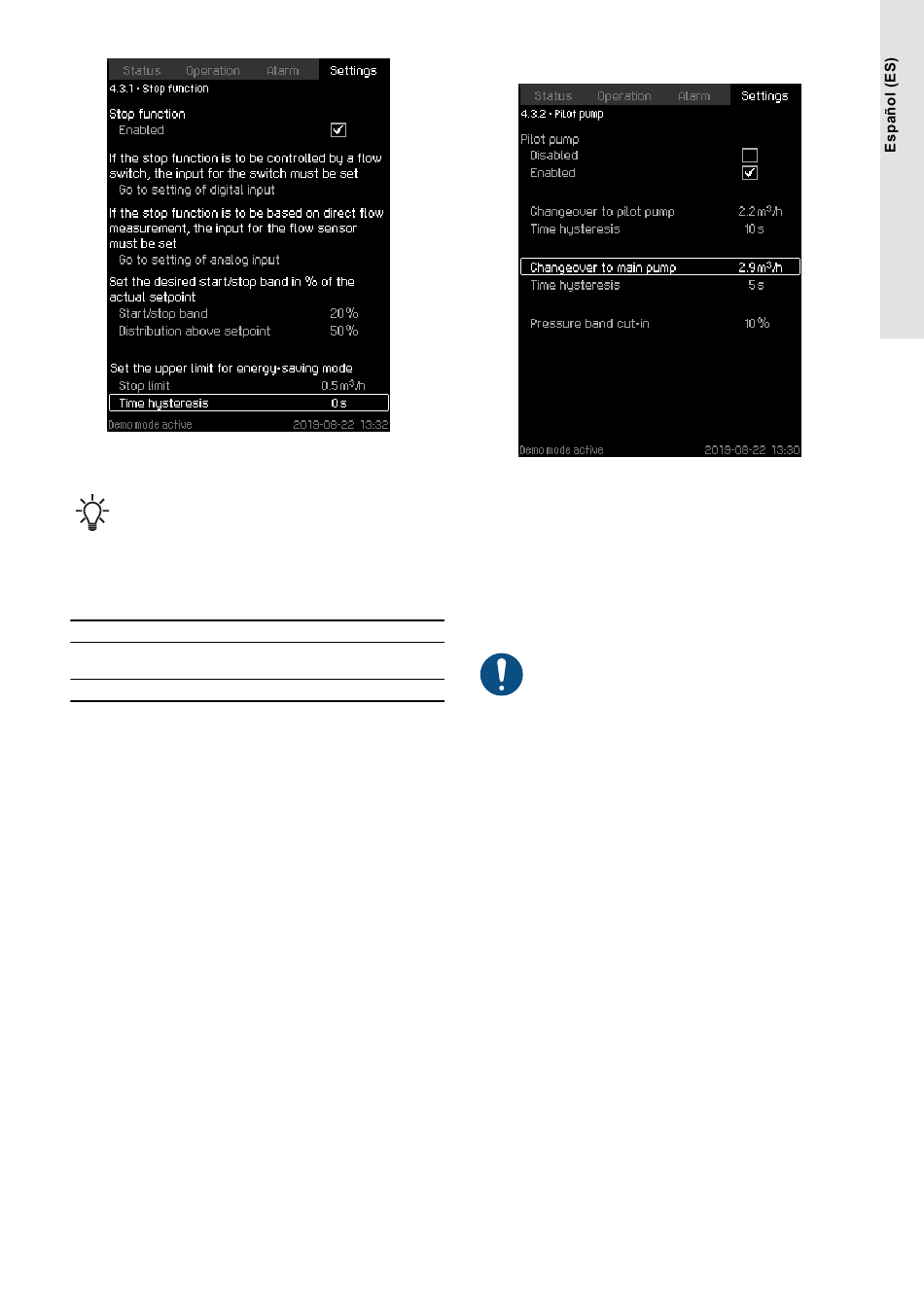

Configuración a través del panel de control
• Ajustes > Funciones secundarias > Bomba piloto.
1. Active la bomba piloto:
• Ajuste: Conmutación a bomba piloto
de la bomba principal.
nom
de la bomba piloto.
nom
de la válvula
nom
