Sortie commandée
Pos. Description
H Haut
2 Arrêt
1 Démarrage
L Bas
Sortie commandée inversée :
1. Bas : Si le niveau descend en dessous de la limite inférieure,
un avertissement se déclenche et active la sortie digitale Sortie
commandée, Bas et désactive simultanément la sortie digitale
Sortie commandée, si elle n'est pas déjà désactivée.
2. Arrêt : Si le niveau descend en dessous de la limite d'arrêt, la
sortie digitale Sortie commandée est désactivée.
3. Démarrage : Si le niveau dépasse la limite de démarrage, la
sortie digitale Sortie commandée est activée.
4. Haut : Si le niveau dépasse la limite haute, un avertissement
se déclenche et active la sortie digitale Sortie commandée
et active simultanément la sortie digitale Sortie commandée,
Haut, si elle n'est pas déjà activée.
Sortie commandée inversée
Pos. Description
H Haut
1 Démarrage
2 Arrêt
L Bas
Plage de réglage
1. Type d'alarme: sélectionner la mesure ou les capteurs.
2. Régler le délai : Un délai peut être réglé entre la détection d'un
indicateur dépassé et l'activation de la sortie numérique.
3. Régler le niveau de démarrage : régler le niveau de démarrage
pour l'activation de la sortie (masqué si Capteurs est
sélectionné).
4. Régler le niveau d'arrêt : régler le niveau d'arrêt pour la
désactivation de la sortie (masqué si Capteurs est sélectionné).
5. Régler Type d'alarme configurer l'alarme.
322
H
2
1
L
H
1
2
L

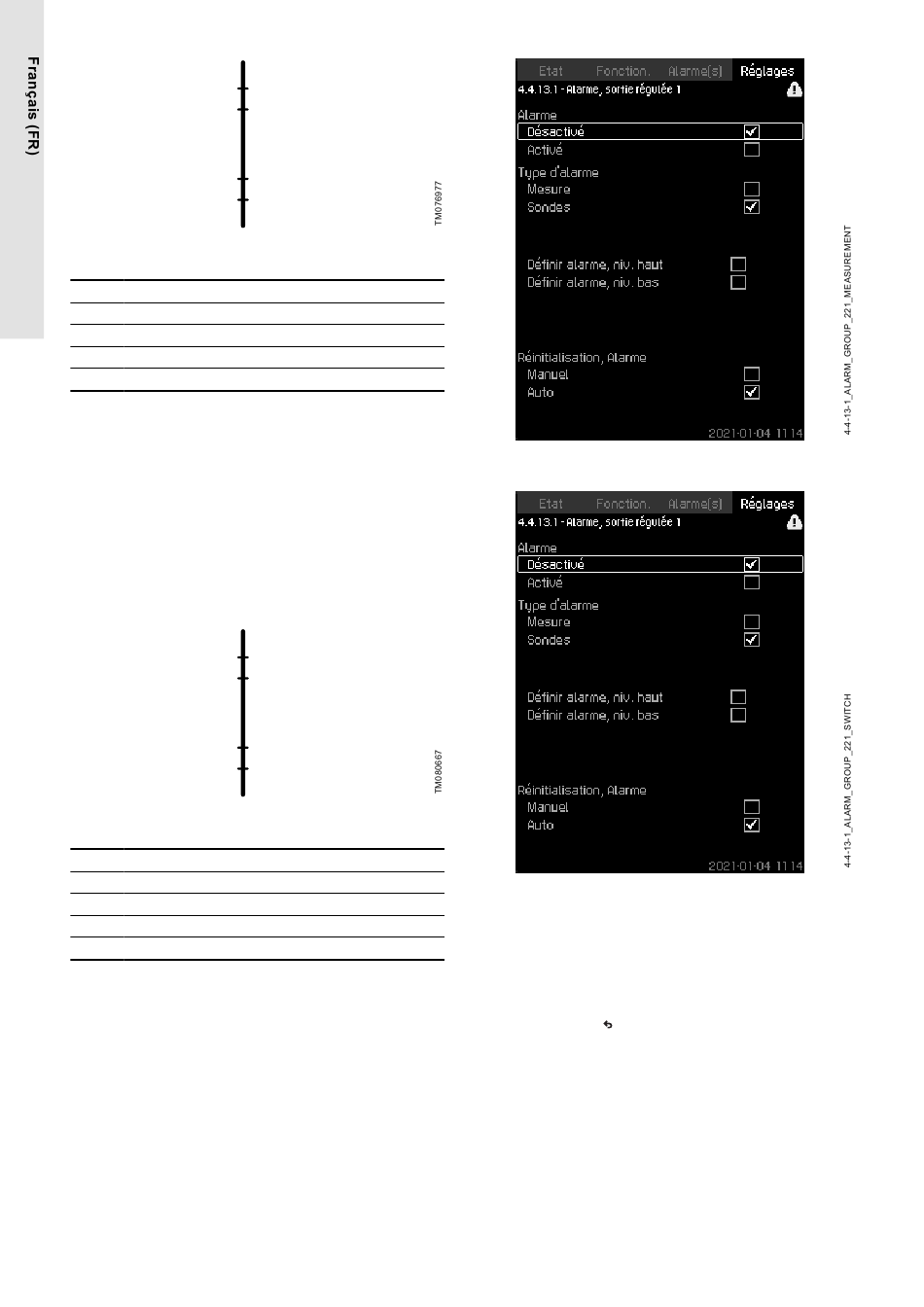

Mesure d'alarme
Capteurs d'alarme
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Sortie commandée 1/
Sortie commandée 2.
1. Sélectionner Type d'alarme.
2. Accéder au réglage de l'entrée analogique/digitale.
3. Appuyer 2 fois sur .
4. Sélectionner : Valeur d'entrée à surveiller.
5. Régler le délai.
6. Régler le niveau de démarrage.
7. Régler le niveau d'arrêt.
8. Configurer le type d'alarme. L'écran 4.4.13.1-2 apparaît.
