8.3.10 Pompa 1-6, Pilot Pompa (1.3 - 1.10)

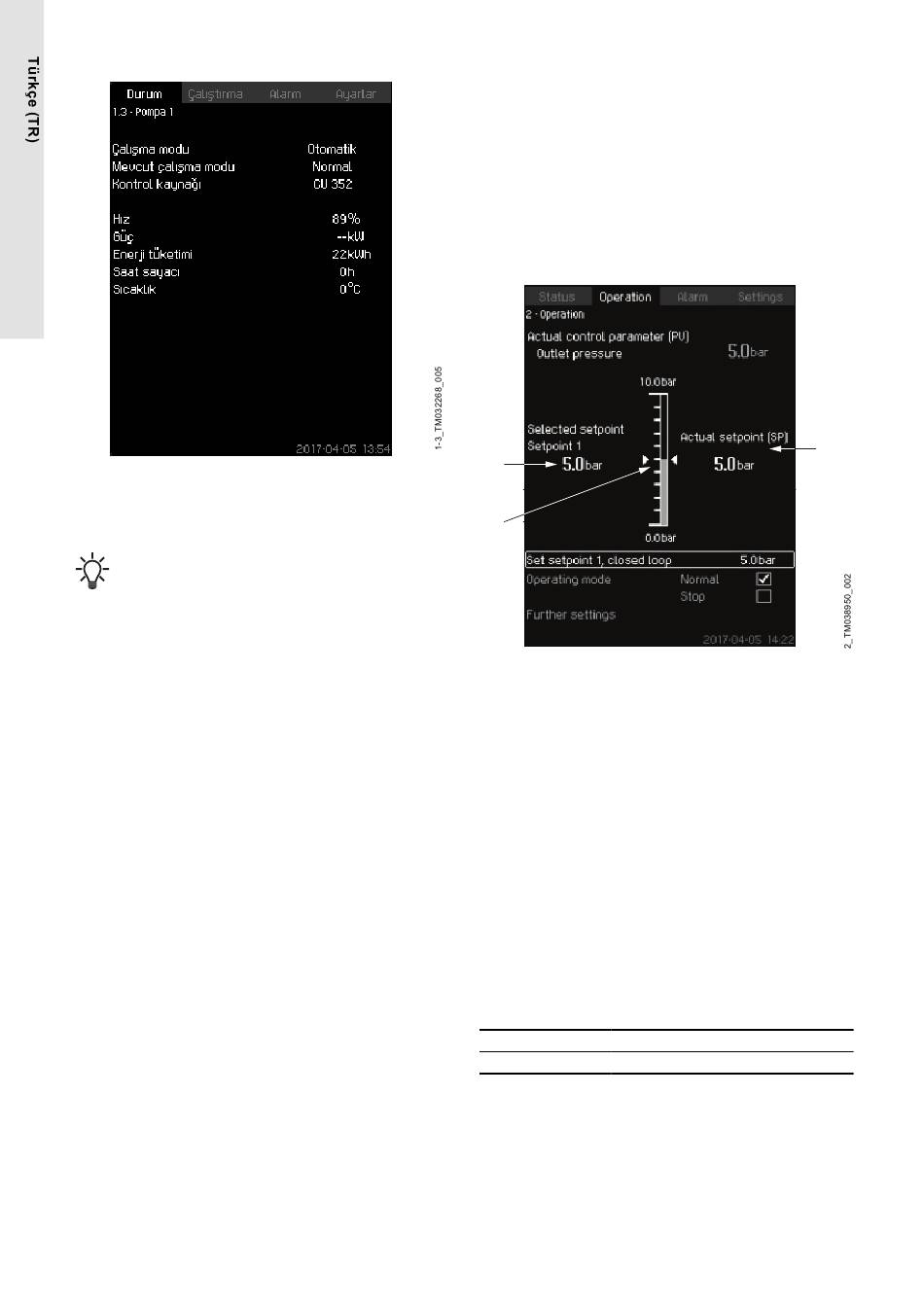

Pompa 1
Açıklama
Bu ekranda, pompaların ayrı ayrı çalışma durumu yer alır.
Pilot pompa ekranları, sadece bu pompalar takılıysa
görülebilir.
Pompaların farklı çalışma modları olabilir:
• Otomatik
Otomatik çalışma halindeki diğer pompalarla birlikte pompa,
sistemin gerekli performansı vermesini sağlayan PI kontrolörü
tarafından kontrol edilir.
• Elle
Pompa, PI kontrolörü tarafından kontrol edilmez. Elle çalışma
modunda pompa aşağıdaki çalışma modlarından birine sahiptir:
• Maks.: Pompa, ayarlanan maksimum hızda çalışır. Bu çalışma
modu, yalnızca değişken hızlı pompalarda kullanılabilir.
• Normal: Pompa, ayarlanan hızda çalışır.
• Min.: Pompa, ayarlanan minimum hızda çalışır. Bu çalışma
modu, yalnızca değişken hızlı pompalarda kullanılabilir.
• Durdur: Pompa durmaya zorlanır.
Çalışma modu hakkındaki bilgilerin yanı sıra, durum ekranında
çeşitli parametreleri okumak mümkündür. örn:
• Mevcut çalışma modu
• Kontrol kaynağı
• Hız (şebekeden beslenen pompalar için sadece % 0 ya da %
100 gösterilir)
• Güç (sadece MPC-E/-EC)
• Enerji tüketimi (sadece MPC-E/-EC)
• Saat (Çalışma saati)
• Sıcaklık.
352
8.4 Çalıştırma (2)
Bu menüde; ayar noktası, çalışma modu, kontrol modu ve tek tek
pompaların kontrolü gibi temel parametreleri ayarlayabilirsiniz.
İlgili bilgilendirme
8.4.2 Sistemin çalışma modu (2.1.1)
8.4.3 Kontrol modu (2.1.2)
8.4.4 Alternatif ayar noktaları (2.1.3)
8.4.6 Pompa 1-6 (2.1.4.1 - 2.1.4.6)
8.6.5 Harici ayar noktası etkisi (4.1.3)
8.6.6 Etki işlevini ayarlama (4.1.3.2)
8.4.1 Çalıştırma (2)
A
C
Çalıştırma
Açıklama
Bu sütunda ayar aralığı gösterilir. Bu aralık, kapalı döngü
kontrolünde birincil sensörün aralığına (burada 0-16 bar arası) denk
gelir. Açık döngü kontrolünde ayar aralığı % 0-100 arasındadır.
Sütunun sol tarafında seçili ayar noktası 1 (A), yani ekranda
ayarlanan değer görülebilir. Sütunun sağ tarafında mevcut ayar
noktası (B), yani PI kontrolörü için referans görevi gören
ayar noktası görülebilir. Herhangi bir harici ayar noktası etkisi
seçilmediyse mevcut ve seçili ayar noktaları aynı olur. Sütunun
gri kısmı (C), ölçülen değeri (basma basıncı) gösterir. Harici
ayar noktası etkisi (4.1.3) ve Etki işlevinin ayarlanması (4.1.3.2)
bölümlerine bakınız.
Ekranın alt kısmında 1. ayar noktasının belirlenmesi için ve Normal
ile Durdur çalışma modlarını da içeren çalışma modu seçimi için
bir menü satırı vardır. Diğer ayarları da seçebilirsiniz: Sistemin
çalışma modu, Kontrol modu, Alternatif ayar noktaları ve
Bağımsız pompa kontrolü.
Ayar aralığı
Ayar noktası:
Kapalı döngü kontrol: Ana sensörün ölçüm aralığı
Açık döngü kontrol: 0-100 %
Kontrol paneliyle ayar
Ayar noktası
• Çalıştırma > Ayar noktası 1'i, açık döngüyü seç / Ayar
noktası 1'i, kapalı döngüyü seç.
Değeri belirleyin.
Çalışma modu
• Çalıştırma
B
