Pos. Description
1 Intranet
2 Internet
3 Connexion GENIbus externe
4 Connexion Ethernet
5 Module GENIbus externe (option)
6 Interface de communication Grundfos CIU
7 Passerelle tierce
8.7.1 Ethernet
Ethernet est le moyen de communication le plus utilisé pour les
réseaux locaux (LAN). La normalisation de cette technologie a
permis une communication plus aisée et moins chère entre les
unités électriques, par exemple entre ordinateurs ou entre les
ordinateurs et les coffrets de commande.
Le serveur Internet du CU 352 permet de connecter un ordinateur
au CU 352 via une connexion Ethernet. L'interface utilisateur peut
donc être exportée à partir du CU 352 sur un ordinateur afin que le
CU 352, et donc le système, puissent être surveillés et commandés
de manière externe.
Grundfos recommande de protéger la connexion au CU
352 selon les consignes de l'administrateur système
conformes aux conditions de sécurité.
Pour utiliser le serveur Internet, il faut connaître l'adresse IP du
CU 352. Toutes les unités du réseau doivent avoir une adresse IP
unique pour communiquer entre elles. L'adresse IP par défaut du
CU 352 est 192.168.0.102.
Autrement, il est possible d'utiliser une affectation dynamique
d'adresse IP. C'est possible en activant un DHCP (Dynamic Host
Configuration Protocol) dans le CU 352 ou via le serveur Internet.
Voir l'exemple de la figure ci-dessous.

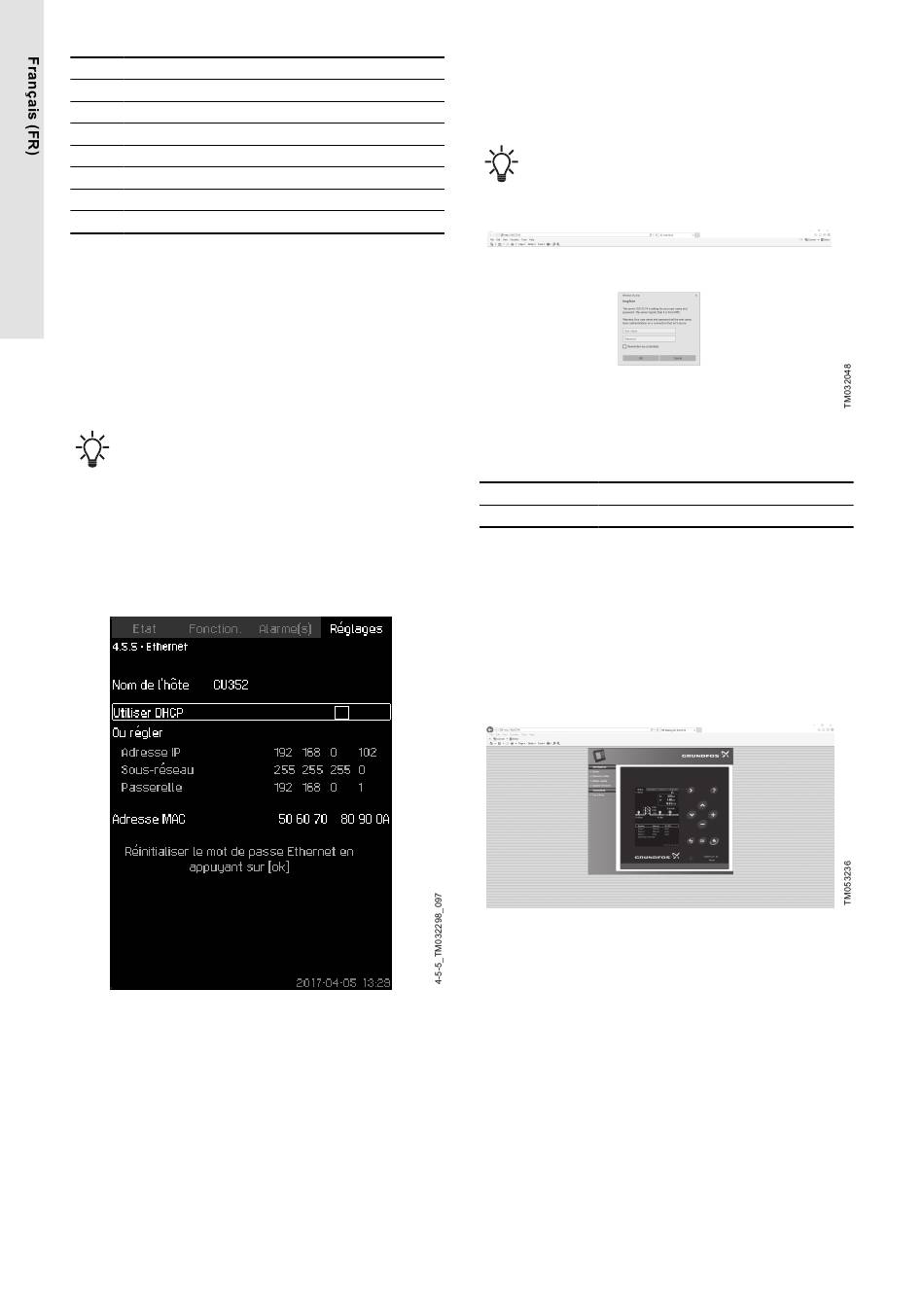

Exemple de réglage Ethernet
L'affectation dynamique d'une adresse IP pour le CU 352 nécessite
un serveur DHCP sur le réseau. Le serveur DHCP affecte un
certain nombre d'adresses IP aux unités électriques et s'assure que
les deux unités ne reçoivent pas la même adresse IP.
Un navigateur Internet standard permet de se connecter au serveur
Internet du CU 352.
Si vous souhaitez utiliser l'adresse IP par défaut, aucune
modification n'est nécessaire. Ouvrir le navigateur Internet et saisir
l'adresse IP du CU 352.
Si vous voulez utiliser l'attribution dynamique, vous devez activer
la fonction en sélectionnant Utiliser DHCP et en cliquant sur [OK].
L'activation de la fonction est indiquée par une case cochée.
328
Ouvrir le navigateur Internet et entrer le nom d'hôte du CU 352 au
lieu de l'adresse IP. Le navigateur Internet essaie de se connecter
au CU 352. Le nom d'hôte est affiché à l'écran, mais seul un fichier
GSC (fichier de configuration) ou le recours à un serveur Internet
permet de le modifier.
Un nom d'hôte est nécessaire pour utiliser DHCP.
C'est le premier écran qui apparaît lors de la connexion au CU 352.
Connexion au CU 352
Réglages par défaut
Nom d'utilisateur : admin
Mot de passe : admin
Lorsque vous avez saisi le nom d'utilisateur et le mot de passe, une
application démarre dans le CU 352 dans la mesure où une applet
Java a été installée sur l'ordinateur en question. Si ce n'est pas le
cas et que l'ordinateur est connecté à Internet, utiliser le lien sur
l'écran pour télécharger et installer l'applet Java.
L'application sur le CU 352 exporte l'applet Java dans votre
navigateur et vous permet d'accéder aux interfaces utilisateur de
l'écran et du panneau de commande.
L'installation de l'applet Java dans le navigateur doit être acceptée
par l'utilisateur. Vous pouvez maintenant surveiller et commander le
CU 352 sur un ordinateur.
Réglage du réseau
Changement du réglage du réseau
Lorsque la connexion au serveur Internet du CU 352 est établie, il
est possible de changer le réglage du réseau.
