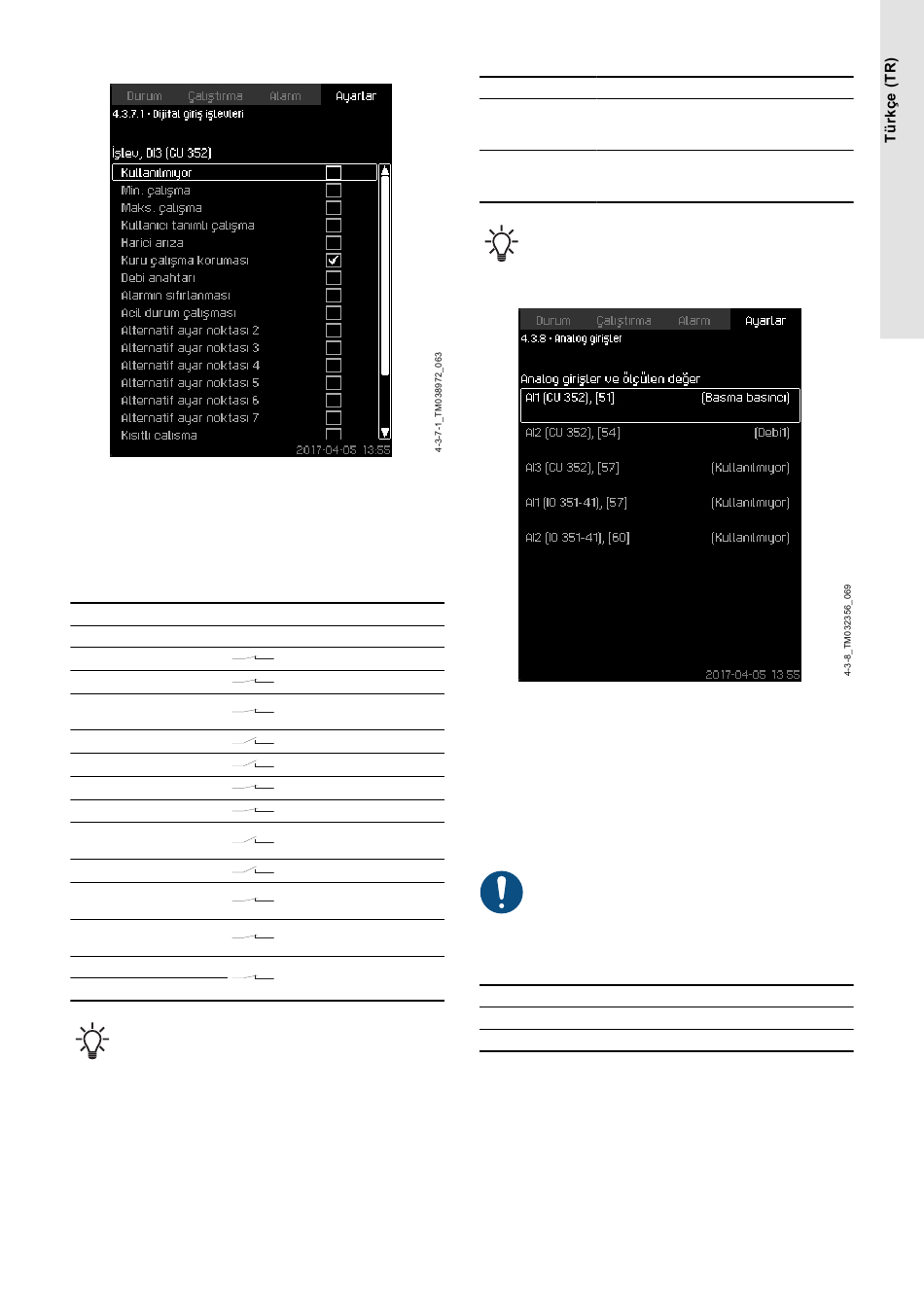

8.6.29 Dijital giriş işlevleri (4.3.7.1)
Dijital giriş işlevleri
Açıklama
Bir işlev, dijital girişlerle bağlantılı olabilir.
Ayar aralığı
Her ekranda bir işlev seçebilirsiniz:
İşlev Etkinleştirilen bağlantı
Kullanılmıyor
Min. çalışma
Maks. çalışma
Kullanıcı tanımlı çalışma
Harici arıza
Kuru çalışma koruması
Debi anahtarı
Alarmın sıfırlanması
Acil durum çalışması
Arıza, pilot pompa
Alternatif ayar noktası
2-7
Kısıtlı çalışma
Pompa 1'i durdur-6
Pilot pompayı durdur
Bu ekranda, yalnızca sistemde tanımlanmış pompalar
seçilebilir.
İşlevler hakkında daha fazla bilgi için ilgili bölümleri inceleyin.
Seçilen işlevi genellikle bir kapalı kontak etkinleştirir.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Durdurma işlevi > Dijital giriş ayarına
git .
= Min. çalışma modu
= Maks. çalışma modu
Kullanıcı-tnmlı
=
çalışma modu
= Harici arıza
= Su azlığı
= Debi
= Alarmlar sıfırlanır
Acil durum çalışması
=
çalışma modu
= Arıza
= Ayar noktası seçilir
Kısıtlı çalışma
=
etkinleştirilmesi
Pompayı durmaya
=
zorlar
Fabrika ayarları
Dijital giriş İşlev
Harici başlatma/durdurma. Açık kontak =
DI1 (CU 352) [10] durdurma. Not: 1 numaralı giriş
değiştirilemez.
Su azlığının izlenmesi (kuru çalıştırma
DI2 (CU 352) [12] koruması). Açık kontak = su azlığı (sistemde
bu seçenek destekleniyorsa).
Su azlığının izlenmesi için sisteme bağlı bir basınç veya
seviye şalteri bulunmalıdır.
8.6.30 Analog girişler (4.3.8)
Analog girişler
Açıklama
Her analog giriş etkinleştirilebilir ve belirli bir işlevle ilişkilendirilebilir.
Standart bir sistemde üç tane dijital giriş bulunur. Sistemde IO 351B
modülü (opsiyonel) bulunuyorsa analog giriş sayısı 5'e çıkar.
Tüm analog girişler, sistemdeki fiziki konumları belirlenebilecek
şekilde gösterilir. Ana sensöre ek olarak sisteme yedek ana sensör
takılabilir. Bu sayede, daha güvenilir ve kesintisiz bir çalışma
sağlanır.
İki yedek sensör takılacaksa her birinin ayrı bir analog
girişi olmalıdır.
Örnek
AI1 (CU 352) [51]:
AI1: Analog giriş No 1
(CU 352): CU 352
[51]: Terminal No 51
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Durdurma işlevi > Analog giriş
ayarına git.
