5. Hystérésis temporelle: Définir le délai préalable pour le
passage à un faible débit stable.
6. Démarrage de bande de press.: Régler la bande de pression
en pourcentage de la valeur de consigne. La bande de pression
est utilisée pour le démarrage ou l'arrêt des pompes.
• La pompe principale s'arrête lorsque la pompe pilote atteint
une valeur de consigne stable + une pression de refoulement
de la bande de pression
• La pompe pilote s'arrête lorsque la pompe principale atteint
une valeur de consigne stable + une pression de refoulement
de la bande de pression
• Si la pompe pilote fonctionne à 100 % et que la bande de
pression est inférieure à la bande de pression de consigne,
les pompes principales se mettront en marche.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Pompe jockey.
1. Activer la pompe pilote
• Régler : Passage à la pompe pilote
• Régler : Hystérésis temporelle
• Régler : Passage à la pompe principale
• Régler : Hystérésis temporelle.
2. Régler : Démarrage de bande de press..
Réglages par défaut
La fonction est désactivée.

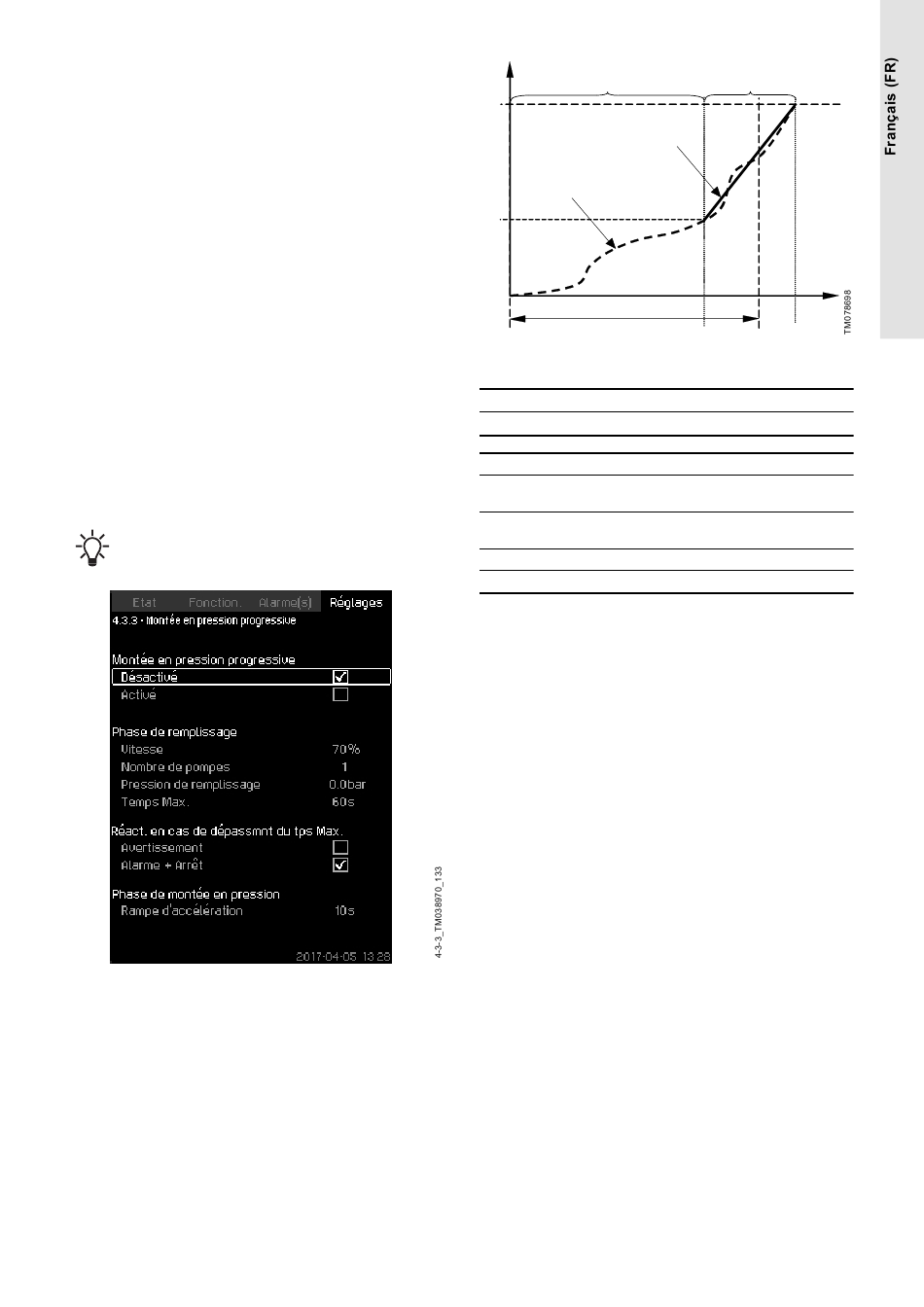

8.6.26 Montée en pression progressive (4.3.3)
Le programme de montée en pression progressive est
désactivé si la fonction multicapteurs est activée.
Montée en pression progressive
Description
La fonction est généralement utilisée dans les applications de
surpression et permet un démarrage en douceur des systèmes
avec, par exemple, des tuyauteries vides.
Le démarrage se déroule en deux phases :
• Phase de remplissage (1) : La tuyauterie se remplit lentement
d'eau. Lorsque le capteur de pression de l'installation détecte
que la tuyauterie a été remplie, la phase 2 commence.
• Phase de montée en pression (2) : La pression du système
augmente jusqu'à ce que le point de consigne (SP) soit atteint.
La montée en pression se déroule sur un temps d'accélération.
Si le point de consigne (SP) n'est pas atteint au terme du délai
imparti, un avertissement ou une alarme peut être donné et les
pompes s'arrêtent simultanément.
P
1
SP
A
P
f
Max. T
f
Phases de remplissage et de montée en pression
P: Pression
P : Pression de remplissage
f
Pos. Description
Phase de remplissage: fonctionnement en cour-
1
be constante
Phase de montée en pression: fonctionnement
2
à pression constante
A Valeur réelle
B Rampe d'accélération jusqu'au point de consigne
Plage de réglage
• Vitesse (vitesse de la pompe)
• Nombre de pompes
• Pression de remplissage
• Temps Max. (temps de remplissage maximal)
• Avertissement ou Alarme + Arrêt
• Rampe d'accélération pour Phase de montée en pression.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Montée en pression
progressive.
1. Sélectionner et régler :
• Vitesse
• Nombre de pompes
• Pression de remplissage
• Temps Max..
2. Sélectionner : Avertissement ou Alarme + Arrêt.
3. Régler : Rampe d'accélération.
4. Sélectionner : Activé.
Réglages par défaut
La fonction est désactivée.
2
B
T
T: Temps [seconde]
T : Temps de remplissage
f
