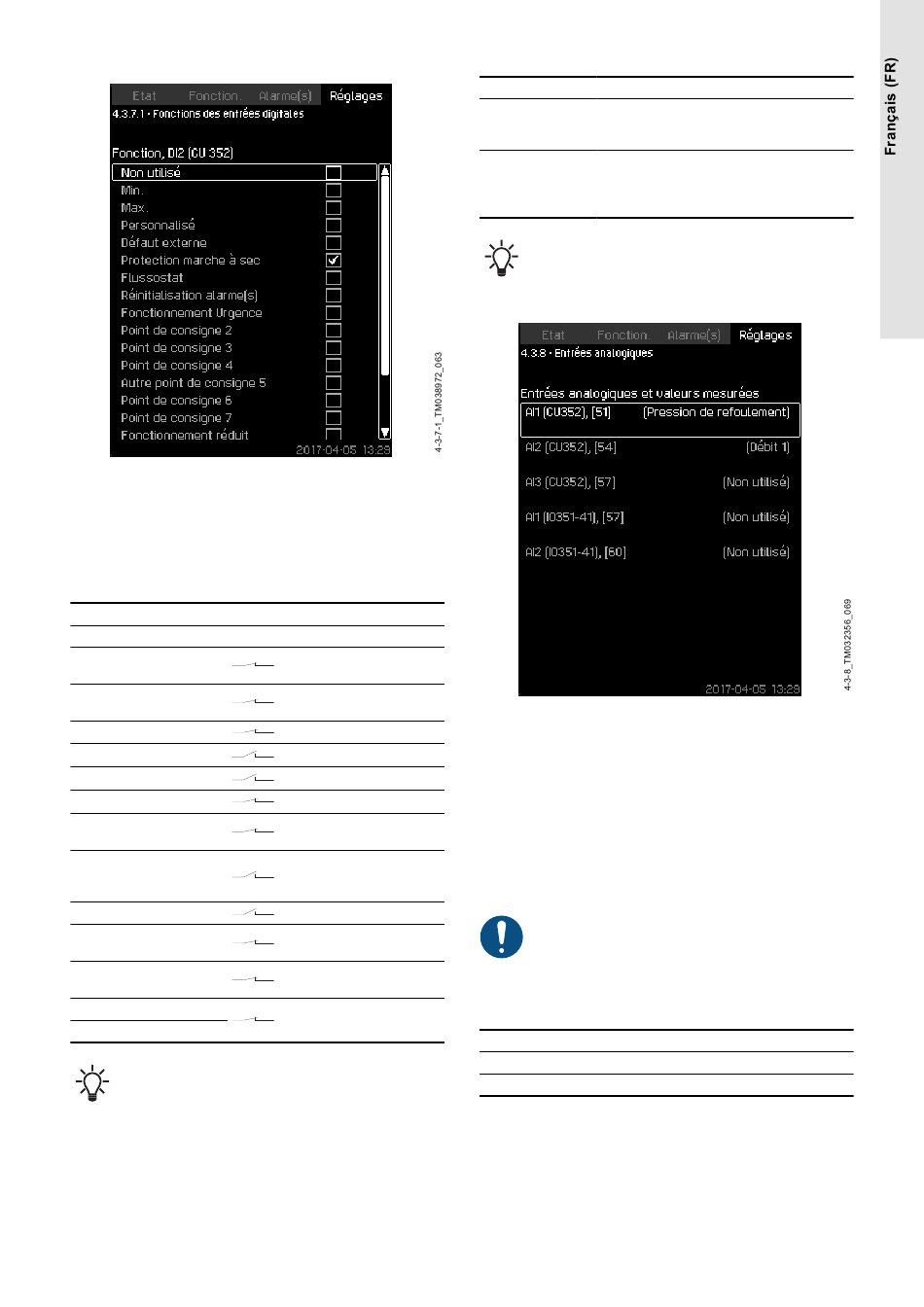

8.6.29 Fonctions des entrées digitales (4.3.7.1)
Fonctions des entrées digitales
Description
Une fonction peut être reliée aux entrées numériques.
Plage de réglage
Vous pouvez sélectionner une fonction dans chaque écran :

Fonction

Contact activé
Non utilisé
Min.
Max.
Personnalisé
Défaut externe
Protection marche à sec
Flussostat
Réinitialisation alarme(s)
Fonctionnement Urgence
Défaut, pompe pilote
Point de consigne 2-7
Fonctionnement réduit
Arrêtez pompe 1-6
Arrêter pompe pilote
Dans l'écran, vous pouvez seulement sélectionner les
pompes définies.
Voir les paragraphes appropriés pour plus d'informations sur les
fonctions.
En général, un contact fermé active la fonction sélectionnée.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller
au réglage de l'entrée digitale.
Mode de fonctionne-
=
ment Min.
Mode de fonctionne-
=
ment Max.
= Mode Personnalisé
= Défaut externe
= Manque d'eau
= Débit
Les alarmes sont réin-
=
itialisées
Mode de fonctionne-
= ment Fonctionne-
ment Urgence
= Défaut
Le point de consigne
=
est sélectionné
Activation du Fonc-
=
tionnement réduit
Force la pompe à s'ar-
=
rêter
Réglages par défaut
Entrée numérique Fonction
Marche/arrêt externe. Contact ouvert = arrêt.
DI1 (CU 352) [10] Remarque : l'entrée n° 1 ne peut pas être
modifiée.
Surveillance du manque d'eau (protection
contre la marche à sec). Contact ouvert =
DI2 (CU 352) [12]
manque d'eau (si le système est fourni avec
cette option).
La surveillance du manque d'eau nécessite un capteur de
pression ou de niveau connecté au système.
8.6.30 Entrées analogiques (4.3.8)
Entrées analogiques
Description
Chaque entrée analogique peut être activée et reliée à une certaine
fonction.
En standard, le système a trois entrées analogiques. Si le système
est équipé d'un module IO 351B (option), le nombre d'entrées
analogiques s'élève à 5.
Toutes les entrées analogiques sont indiquées de manière à ce que
leur position physique puisse être identifiée. Un capteur primaire
redondant de secours peut être monté afin d'accroître la fiabilité et
d'éviter l'arrêt.
Si deux capteurs doivent être redondants, chacun doit
avoir une entrée analogique séparée.
Exemple
AI1 (CU 352) [51] :
AI1 : Entrée analogique n°1
(CU 352) : CU 352
[51] : Borne n°51
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller
au réglage de l'entrée analogique.
299
