8.3.4 Sollwert (1.2.2)
Sollwert
Bedeutung

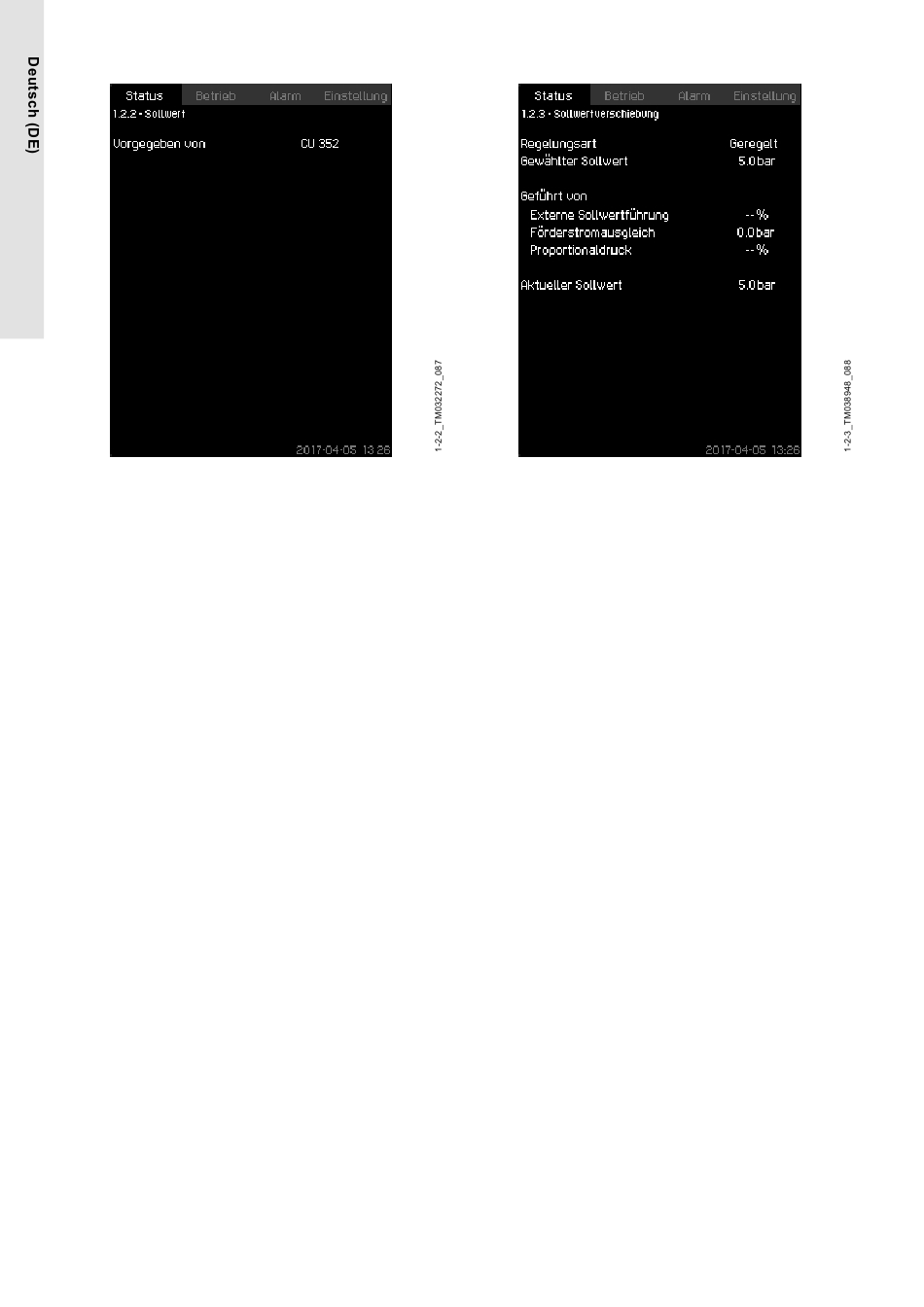

Auf dieser Bildschirmseite wird der ausgewählte Sollwert angezeigt
und angegeben, ob dieser von der CU 352 oder einem externen
Bus vorgegeben wird.
Es werden außerdem alle sieben in der CU 352 eingestellten
Sollwerte sowohl für den geregelten als auch den ungeregelten
Betrieb angezeigt. Ebenso wird der ausgewählte Sollwert
angezeigt.
Da es sich um einen Statusbildschirm handelt, können keine
Einstellungen vorgenommen werden.
Die Sollwerte können im Menü Betrieb oder Einstellung geändert
werden. Siehe Abschnitt „Alternative Sollwerte" (4.1.2).
Weitere Informationen
8.6.3 Alternative Sollwerte (4.1.2)
100
8.3.5 Sollwertverschiebung (1.2.3)
Sollwertverschiebung
Bedeutung
Der ausgewählte Sollwert kann durch bestimmte Parameter
verschoben werden. Die Parameter werden als Prozentwert
zwischen 0 und 100 % oder als Druck in bar angezeigt. Sie können
den Sollwert nur reduzieren, da zur Berechnung die Führungsgröße
(Prozentwert) durch 100 geteilt und mit dem ausgewählten Sollwert
multipliziert wird:
Aktueller Sollwert (SOLL) = ausgewählter
Sollwert × Führungsgröße (1) × Führungsgröße (2) usw.
Auf der Bildschirmseite werden die Parameter, die den
ausgewählten Sollwert verschieben, und die Führungsgröße bzw.
der Prozentwert angezeigt.
Einige der möglichen Parameter können auf der Bildschirmseite
Externe Sollwertführung (4.1.3) eingestellt werden.
Der Parameter Förderstromausgleich wird in Form
eines EIN/AUS-Druckbands als Prozentwert des auf der
Bildschirmseite Stoppfunktion (4.3.1) vorgegebenen Sollwerts
eingestellt. Der Parameterwert wird auf der Bildschirmseite
Proportionaldruck (4.1.7) als Prozentwert eingestellt.
Zuletzt wird der aus der Sollwertverschiebung resultierende aktuelle
Sollwert (SP) angezeigt.
Weitere Informationen
8.6.5 Externe Sollwertführung (4.1.3)
8.6.10 Proportionaldruck (4.1.7)
8.6.24 Stoppfunktion (4.3.1)
